技术领域
本实用新型涉及带抽屉的电脑音箱技术领域，具体为一种带抽屉的电脑音箱。
背景技术
电脑音箱是一种配套电脑使用的音响设备，市面上所售卖的音箱多只有单一的播放声音的功能；一般家庭中的电脑桌较小，收纳空间有限，一些零碎物件易造成桌面凌乱的情况，所以往往会在音响设备下安装有抽屉，从而方便人们将一些物品放入抽屉内存放，但当抽屉需要清理时，由于传统具有滑轨的抽屉，抽屉一旦安装到滑轨上后就难以拆卸下来，清理清理就会十分不便。
实用新型内容
本实用新型的目的在于提供一种带抽屉的电脑音箱，具备了对传统的抽屉安装方式进行了改进，方便对抽屉进行拆卸，从而方便对抽屉进行清理优点，解决了传统具有滑轨的抽屉，抽屉一旦安装到滑轨上后就难以拆卸下来，清理清理就会十分不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带抽屉的电脑音箱，包括电脑音箱外壳、固定块、抽屉和拉杆，所述固定块的顶部与电脑音箱外壳的底部固定连接，所述固定块的内部开设有通腔，所述抽屉的表面与通腔的内壁活动连接，所述拉杆的背面与抽屉的正面固定连接，所述固定块腔内的内壁固定连接有挡板，所述抽屉的底部固定连接有滚轮，所述滚轮的表面与挡板的顶部活动连接，所述挡板的表面开设有滑槽，所述滑槽的内壁活动连接有卡接装置。
所述卡接装置包括固定筒，所述固定筒的底部与固定块腔内的内壁活动连接，所述固定筒的内壁固定连接有复位弹簧，所述复位弹簧的顶部固定连接有活动板，所述活动板的内壁与固定筒的内壁活动连接，所述活动板的顶部固定连接有卡板，所述固定筒的顶部开设有通槽，所述卡板的表面与通槽的内壁活动连接，所述抽屉靠近其背面的底部开设有凹槽，所述卡板的表面与凹槽的内壁活动连接，所述活动板的表面开设有通孔，所述通孔的内壁活动连接有旋转块，所述旋转块的内壁固定连接有连接轴，所述连接轴的底部固定连接有连接块，所述连接块靠近其底部的两侧固定连接有卡块，所述固定筒的底部开设有通槽，所述连接块与卡块的表面均与通槽的内壁活动连接，所述固定块内开设通腔内壁的底部开设有卡槽，所述连接块与卡块表面均与卡槽的内壁活动连接，所述连接轴的正面固定连接有操作杆，所述固定块的正面开设有活动槽，所述操作杆正面穿过活动槽并与活动槽的内壁活动连接。
优选的，所述固定块正面开设的活动槽形状为倒T字形，且活动槽的大小与操作杆相适配。
优选的，所述滚轮的数量为六，且六个滚轮分为两组，两组滚轮分别安装在抽屉靠近其底部的两侧。
优选的，所述复位弹簧的数量为两个，且两个复位弹簧以活动板的纵向中轴线为轴对称。
优选的，所述卡板的数量为两个，且两个卡板以活动板的纵向中轴线为轴对称。
与现有技术相比，本实用新型的有益效果是通过固定块、抽屉和拉杆，通过拉动拉杆，从而拉出抽屉方便一些物品放入抽屉内存放，增大了电脑桌的使用空间，通过挡板与滚轮之间的配合，滚轮在挡板表面进行滚动，从而实现了将抽屉拉出与收回，通过固定筒、复位弹簧、活动板和卡板之间的配合，利用复位弹簧的复位性，使卡板保持伸出状态，从而卡板卡在抽屉靠近其顶部的背面开设有的凹槽内，使固定筒可随着抽屉的移动而运动，通过旋转块、连接轴、连接块、卡块和操作杆之间的配合使用，向下拉动操作杆，使卡板脱离抽屉底部开设的凹槽，从而可使抽屉脱离固定块，方便对其进行清理，并转动操作杆，利用旋转块与连接块的固定连接，使卡块可卡在固定块内开设的卡槽内，从而方便抽屉于固定块的重新组装，通过采用上述结构之间的配合，对传统的抽屉安装方式进行了改进，方便对抽屉进行拆卸，从而方便对抽屉进行清理，解决了传统具有滑轨的抽屉，抽屉一旦安装到滑轨上后就难以拆卸下来，清理清理就会十分不便的问题。
附图说明

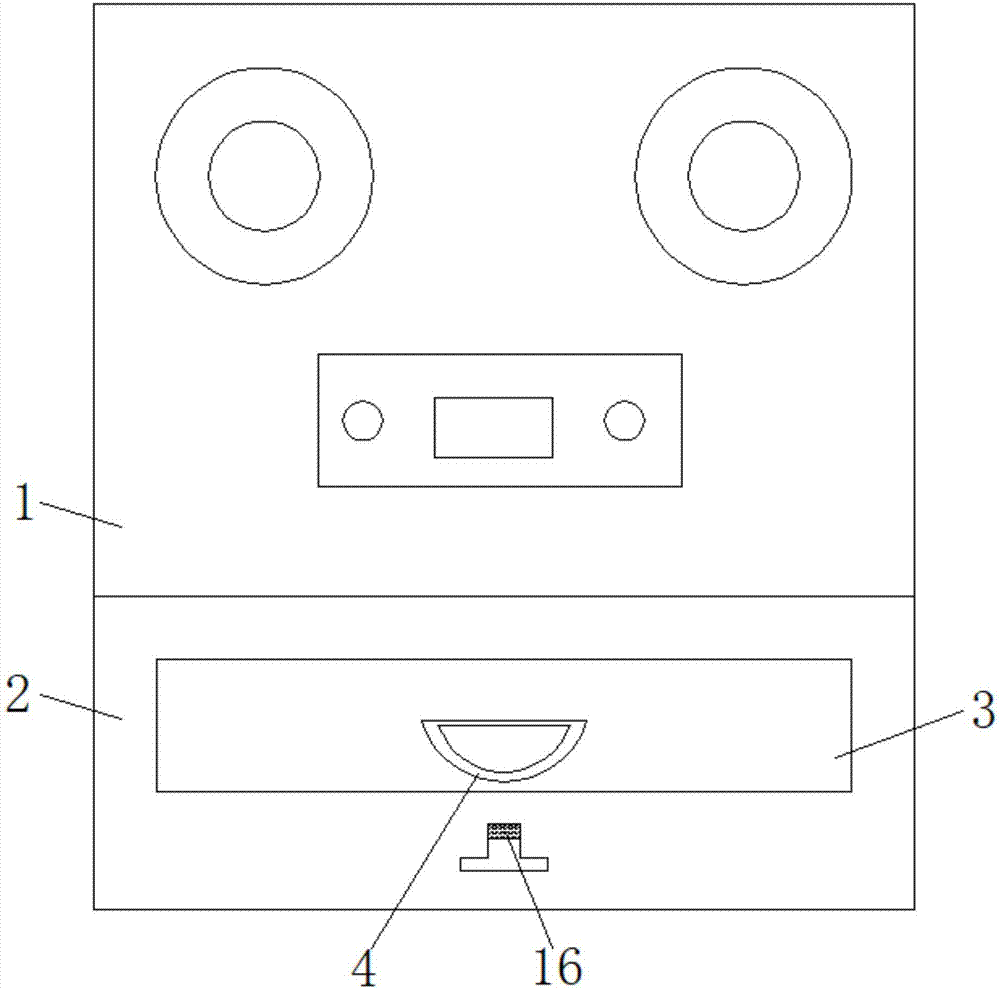

图1为本实用新型结构的正面示意图；
图2为本实用新型固定块的正面剖视图；
图3为本实用新型卡接装置结构的正面剖视图；
图4为本实用新型抽屉伸出后固定块的侧视剖视图。
图中：1-电脑音箱外壳、2-固定块、3-抽屉、4-拉杆、5-挡板、6-滚轮、7-卡接装置、8-固定筒、9-复位弹簧、10-活动板、11-卡板、12-旋转块、13-连接轴、14-连接块、15-卡块、16-操作杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型提供一种带抽屉3的电脑音箱，技术方案：一种带抽屉3的电脑音箱，包括电脑音箱外壳1、固定块2、抽屉3和拉杆4，固定块2的顶部与电脑音箱外壳1的底部固定连接，固定块2的内部开设有通腔，抽屉3的表面与通腔的内壁活动连接，拉杆4的背面与抽屉3的正面固定连接，通过拉动拉杆4，从而拉出抽屉3方便一些物品放入抽屉3内存放，增大了电脑桌的使用空间，固定块2腔内的内壁固定连接有挡板5，抽屉3的底部固定连接有滚轮6，滚轮6的数量为六，且六个滚轮6分为两组，两组滚轮6分别安装在抽屉3靠近其底部的两侧，滚轮6的表面与挡板5的顶部活动连接，通过挡板5与两组滚轮6之间的配合，滚轮6在挡板5表面进行滚动，从而实现了将抽屉3拉出与收回，挡板5的表面开设有滑槽，滑槽的内壁活动连接有卡接装置7，方便卡接装置7沿滑槽内壁移动。
卡接装置7包括固定筒8，固定筒8的底部与固定块2腔内的内壁活动连接，固定筒8的内壁固定连接有复位弹簧9，复位弹簧9的数量为两个，且两个复位弹簧9以活动板10的纵向中轴线为轴对称，利用两个复位弹簧9的复位性，使卡板11保持伸出状态，从而卡板11卡在抽屉3靠近其顶部的背面开设有的凹槽内，从而使固定筒8可随着抽屉3的移动而运动，复位弹簧9的顶部固定连接有活动板10，活动板10的内壁与固定筒8的内壁活动连接，活动板10的顶部固定连接有卡板11，卡板11的数量为两个，且两个卡板11以活动板10的纵向中轴线为轴对称，利用两个卡板11，可卡在抽屉3靠近其顶部的背面开设有的凹槽内，使卡在抽屉3靠近其顶部的背面开设有的固定筒8与抽屉3的连接更加稳固，固定筒8的顶部开设有通槽，卡板11的表面与通槽的内壁活动连接，抽屉3靠近其背面的底部开设有凹槽，卡板11的表面与凹槽的内壁活动连接，方便卡板11与凹槽进行连接或分开，活动板10的表面开设有通孔，通孔的内壁活动连接有旋转块12，旋转块12的内壁固定连接有连接轴13，通过使旋转块12进行转动可使连接轴13进行转动，连接轴13的底部固定连接有连接块14，使连接块14靠近其底部的两侧固定连接有卡块15，由于连接轴13的转动，促使连接块14与卡块15进行转动，使卡块15可卡在固定块2内开设的卡槽内，固定筒8的底部开设有通槽，连接块14与卡块15的表面均与通槽的内壁活动连接，固定块2腔的内壁底部开设有卡槽，连接块14与卡块15表面均与卡槽的内壁活动连接，连接轴13的正面固定连接有操作杆16，固定块2的正面开设有活动槽，固定块2正面开设的活动槽形状为倒T字形，且活动槽的大小与操作杆16相适配，方便操作杆16伸出活动槽并对其进行调整，操作杆16正面穿过活动槽并与活动槽的内壁活动连接，在将向下拉动操作杆16，使卡板11脱离抽屉3底部开设的凹槽，从而可使抽屉3脱离固定块2，方便对其进行清理，并转动操作杆16，利用旋转块12与连接块14的固定连接，使卡块15可卡在固定块2内开设的卡槽内，从而方便抽屉3于固定块2的重新组装。通过采用上述结构之间的配合，对传统的抽屉3安装方式进行了改进，方便对抽屉3进行拆卸，从而方便对抽屉3进行清理，解决了传统具有滑轨的抽屉3，抽屉3一旦安装到滑轨上后就难以拆卸下来，清理清理就会十分不便的问题。
工作原理：该带抽屉3的电脑音箱在使用，通过挡板5与滚轮6之间的配合，滚轮6在挡板5表面进行滚动，从而实现了将抽屉3拉出与收回，利用复位弹簧9的复位性，使卡板11保持伸出状态，从而卡板11卡在抽屉3靠近其顶部的背面开设有的凹槽内，从而使固定筒8可随着抽屉3的移动而运动，在将抽屉3进行拆卸时，通过向下拉动操作杆16，使卡板11脱离抽屉3底部开设的凹槽，从而可使抽屉3脱离固定块2，方便对其进行清理，并转动操作杆16，利用旋转块12与连接块14的固定连接，使卡块15可卡在固定块2内开设的卡槽内，从而方便抽屉3于固定块2的重新组装。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
