技术领域
本实用新型涉及电视用蓝牙音箱技术领域，具体为一种电视用蓝牙低音箱。
背景技术
随着生活水平的不断提升，人们对居住环境的要求也越来越高。家庭电器的品种越来越多，各种家庭电器对于收纳的要求也随之提高，传统的音箱受限与各种电源线，不能随意的摆放，于是人们发明了电视用蓝牙低音箱，不仅提高了音质的播放效果，而且不受电源线的设置，使用过程更舒适，中国专利(公告号：CN203814946U)公开了一种带蓝牙音箱的电视柜，包括电视柜主体和蓝牙音箱，通过把蓝牙音箱放置在电视柜的腔体内，使蓝牙音箱不仅不占用桌面的空间，而且避免了电源线随意摆放造成的危险，现有的墙壁液晶电视都具有拉伸功能。但是该实用新型的蓝牙音箱不能很好的跟随电视的拉伸，从而起到较好的传音效果，所以需要对其进行改进。
实用新型内容
本实用新型的目的在于提供一种电视用蓝牙低音箱，具备了蓝牙音箱可以与电视一起伸长，不影响其传音效果，且蓝牙音箱便于拆卸，方便清理，使用效果更好的优点，解决了由于蓝牙音箱不能很好的跟随电视的拉伸，从而不能起到较好传音效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电视用蓝牙低音箱，包括底座和蓝牙音箱，所述蓝牙音箱固定安装在底座的顶部，所述底座的侧面设置有锁定装置，所述底座的底部活动连接有伸缩杆，伸缩杆的一端与墙壁活动连接，所述底座的内壁活动连接有平板，所述平板的底部固定连接有支撑弹簧，支撑弹簧的底部与底座的内壁固定连接，所述底座的背面活动连接有连接杆，所述连接杆的一端活动连接有转轴，所述转轴的表面活动连接有支杆，所述支杆的一端活动连接有支耳，支耳的背面与墙壁固定连接。
所述锁定装置包括传动板，底座的内部开设有弹簧腔，传动板的顶部和底部均与弹簧腔的内壁活动连接，所述传动板的侧面固定连接有复位弹簧，复位弹簧的侧面与弹簧腔的内壁固定连接，所述传动板的侧面还固定连接有横杆，传动板的侧面开设有通孔，所述横杆的一端通过传动板侧面的通孔固定连接有卡块，蓝牙音箱的侧面开设有凹槽，卡块通过蓝牙音箱侧面的凹槽与蓝牙音箱卡接，底座的侧面开设有通孔，所述横杆的另一端通过底座侧面的通孔固定连接有拉环，横杆通过底座的通孔与底座活动连接。
优选的，所述底座的数量为两个，两个底座之间设置有电视，且电视的背面通过拉伸支架固定连接在墙壁上。
优选的，所述平板的两侧与底座内壁的接触面通过圆弧过度，且圆弧表面设置有防摩擦垫片。
优选的，所述支撑弹簧的数量为三个，且三个支撑弹簧均匀的排列在平板的底部。
优选的，所述底座的背面开设有滑槽，且滑槽的大小与连接杆相适配。
优选的，所述复位弹簧的数量为两个，且两个复位弹簧以传动板的横向中线为轴线对称分布在传动板的侧面。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置伸缩杆、连接杆、转轴、支杆和支耳，当电视向外拉伸时，电视的画面距离人们越近，按常理来说声音则会越大，为了不影响蓝牙音箱传音效果，握住底座，向外拉伸，此时支杆和连接杆都从折叠的状态中逐渐伸开，伸缩杆也开始伸长，保持了蓝牙音箱与电视的同步距离，当伸长到最远距离时，连接杆和支杆还处于如图所示的弯折状态，这样的设置方便了连接杆和支杆的收回。
2、本实用新型通过设置平板、支撑弹簧、传动板、复位弹簧、横杆、卡块和拉环，当需要将蓝牙音箱取下使用或者清理时，只需要拉动拉环，拉环通过传动作用，使传动板、横杆和卡块往一侧运动，同时压缩复位弹簧，卡块脱离蓝牙音箱凹槽时，支撑弹簧的推力作用于平板，平板将推力传递给蓝牙音箱，蓝牙音箱被弹出，使得蓝牙音箱的取出过程更加方便，使用效果更好。
综上所述，通过上述等结构之间的配合使用，解决了由于蓝牙音箱不能很好的跟随电视的拉伸，从而不能起到较好传音效果的问题，实现了蓝牙音箱可以与电视一起伸长，不影响其传音效果，且蓝牙音箱便于拆卸，方便清理，使用效果更好。
附图说明

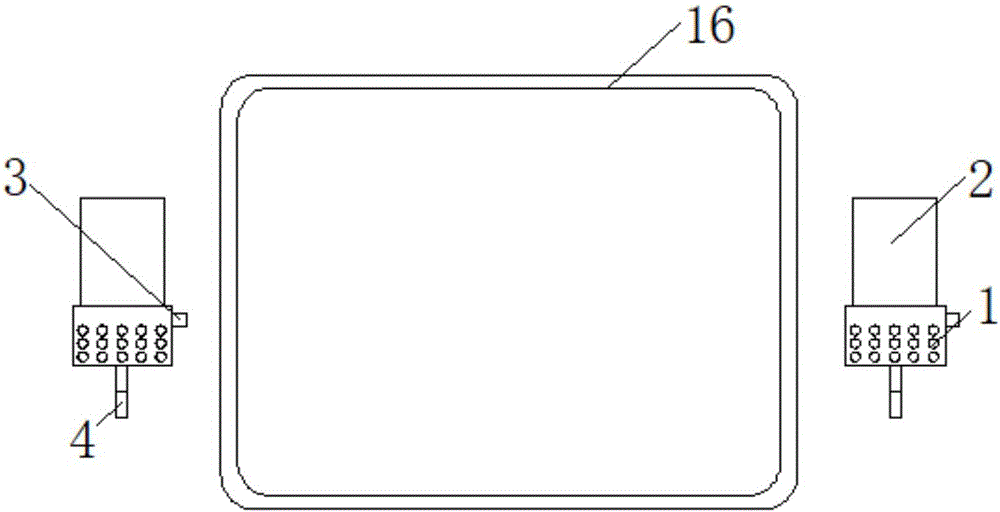

图1为本实用新型结构示意图；
图2为本实用新型底座内部结构示意图；
图3为本实用新型底座侧面结构示意图；
图4为本实用新型底座俯视图；
图5为本实用新型锁定装置内部结构示意图。
图中：1-底座、2-蓝牙音箱、3-锁定装置、4-伸缩杆、5-平板、6-支撑弹簧、7-连接杆、8-转轴、9-支杆、10-支耳、11-传动板、12-复位弹簧、13-横杆、14-卡块、15-拉环、16-电视。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型提供一种技术方案：一种电视用蓝牙低音箱，包括底座1和蓝牙音箱2，底座1的表面还开设有散热孔，防止蓝牙音箱2使用过程热量不能散出，底座1的数量为两个，两个底座1之间设置有电视16，且电视16的背面通过拉伸支架固定连接在墙壁上，当电视16向外拉伸时，电视16的画面距离人们越近，按常理来说声音则会越大，为了不影响蓝牙音箱2传音效果，从而将蓝牙音箱2往前拉伸，两边各设置一个蓝牙音箱2，使人们的听觉效果更好，且电视16为现有技术带有蓝牙功能的电视16，底座1的背面开设有滑槽，且滑槽的大小与连接杆7相适配，滑槽的设置使连接杆7在收回状态下可以进入底座1的滑槽中，蓝牙音箱2固定安装在底座1的顶部，蓝牙音箱2通过蓝牙这种技术，可以直接播放我们手机里等其他便携设备里面的音乐曲目，操作简单方便，我们在沙发上看书，或躺在床上看书的时候，通过遥控器就可以控制播放的曲目，在底座1的背面还开设有蓝牙音箱2的电源线孔，蓝牙音箱2电源线与电视16电源线一起直接连接背面墙体的插座上，该蓝牙音箱2为现有技术的低音箱，底座1的侧面设置有锁定装置3，锁定装置3的设置使蓝牙音箱2方便安装与取下，底座1的底部活动连接有伸缩杆4，伸缩杆4用于限制底座1的伸长距离，当伸缩杆4伸长到最长距离时，连接杆7和支杆9还处于如图4所示的弯折状态，这样的设置方便了连接杆7和支杆9的收回，伸缩杆4的一端与墙壁活动连接，底座1的内壁活动连接有平板5，平板5的设置使蓝牙音箱2可以平稳的放置在底座1内，平板5的两侧与底座1内壁的接触面通过圆弧过度，且圆弧表面设置有防摩擦垫片，通过圆弧过度，使平板5在底座1内壁的升降变得更流畅，且防摩擦垫片的设置使得平板5与底座1的磨损程度降低，增加了两结构之间的使用寿命，平板5的底部固定连接有支撑弹簧6，支撑弹簧6给平板5提供支撑力，被压缩时提供恢复力，支撑弹簧6的数量为三个，且三个支撑弹簧6均匀的排列在平板5的底部，三个支撑弹簧6的设置使得平板5的受力更均匀，受力效果更好，支撑弹簧6的底部与底座1的内壁固定连接，底座1的背面活动连接有连接杆7，连接杆7的设置可以增加底座1的拉伸长度，连接杆7的一端活动连接有转轴8，转轴8的设置可以使连接杆7和支杆9发生转动，转轴8的表面活动连接有支杆9，支杆9与连接杆7的配合使用，可以增加底座1的拉伸长度，支杆9的一端活动连接有支耳10，支耳10的背面与墙壁固定连接，支耳10的设置使支杆9的一端可以发生转动，从而方便支杆9的收回。
锁定装置3包括传动板11，传动板11具有传动作用，主要用于传递横杆13的运动，底座1的内部开设有弹簧腔，传动板11的顶部和底部均与弹簧腔的内壁活动连接，传动板11的侧面固定连接有复位弹簧12，复位弹簧12给装置提供恢复力，恢复力主要作用于传动板11，间接作用于装置内的其他结构，复位弹簧12的数量为两个，且两个复位弹簧12以传动板11的横向中线为轴线对称分布在传动板11的侧面，两个复位弹簧12的设置使传动板11的受力更加均匀，受力效果更好，复位弹簧12的侧面与弹簧腔的内壁固定连接，传动板11的侧面还固定连接有横杆13，横杆13具有传动作用，主要用于传递拉环15和卡块14的运动，传动板11的侧面开设有通孔，横杆13的一端通过传动板11侧面的通孔固定连接有卡块14，蓝牙音箱2的侧面开设有凹槽，卡块14通过蓝牙音箱2侧面的凹槽与蓝牙音箱2卡接，卡块14与蓝牙音箱2凹槽的配合使用，实现了对蓝牙音箱2在底座1内的固定，同时解锁过程更加方便，底座1的侧面开设有通孔，横杆13的另一端通过底座1侧面的通孔固定连接有拉环15，横杆13通过底座1的通孔与底座1活动连接，当需要将蓝牙音箱2取下使用或清理时，只需要拉动拉环15，拉环15通过传动作用，使传动板11、横杆13和卡块14往一侧运动，同时压缩复位弹簧12，卡块14脱离蓝牙音箱2凹槽时，支撑弹簧6的推力作用于平板5，平板5将推力传递给蓝牙音箱2，蓝牙音箱2被弹出，使得蓝牙音箱2的取出过程更加方便，使用效果更好。
工作原理：该电视用蓝牙低音箱使用时，电视16拉伸时，握住底座1，同时拉伸，此时支杆9和连接杆7由于转轴8和支耳10的作用，使得支杆9和连接杆7伸长，当伸缩杆4伸长到最大距离时，连接杆7与支杆9保持弯折形状，方便收回，当需要取下蓝牙音箱2使用或清理时，只需要拉动拉环15，拉环15通过传动作用，使传动板11、横杆13和卡块14往一侧运动，同时压缩复位弹簧12，卡块14脱离蓝牙音箱2凹槽时，支撑弹簧6的推力作用于平板5，平板5将推力传递给蓝牙音箱2，蓝牙音箱2被弹出，使得蓝牙音箱2的取出过程更加方便，使用效果更好。
