技术领域
本实用新型涉及烘干设备技术领域，尤其涉及一种能够适应不同地形的粮食烘干机。
背景技术
我国现有的粮食烘干机设备虽然结构简单,体积小,操作方便,便于运输和移动,但是粮食烘干机需要拖车拖入指定的地方才能正常工作,不能随意放置不同地形的位置上。因此，我们提出了一种能够适应不同地形的粮食烘干机用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种能够适应不同地形的粮食烘干机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种能够适应不同地形的粮食烘干机，包括粮食烘干机本体和圆环底座，所述粮食烘干机本体的底部固定连接有两个支撑块,且两个支撑块对称设置,所述圆环底座上开设有圆环凹槽,所述支撑块远离粮食烘干机本体的一端延伸至圆环凹槽内,所述支撑块远离粮食烘干机本体的一端固定连接有挡板,所述挡板远离支撑块的一端固定连接有万向轮,且挡板和万向轮均设于圆环凹槽内,所述圆环底座的底端固定连接有两个定向轮,且两个定向轮对称设置,所述圆环底座的两侧均固定连接有拖钩,且两个拖钩对称设置,所述圆环底座的内壁上固定连接有十字连接块,所述十字连接块的底部均匀设有若干液压顶,所述液压顶远离十字连接块的一端固定连接有圆形支撑板,且圆形支撑板位于十字连接块的正下方,且圆形支撑板与圆环底座的内圆相适配。
优选的，所述万向轮数量为两个至四个。
优选的，所述支撑块的顶端为圆弧形,且支撑块的顶端与粮食烘干机本体相适配。
优选的，所述圆环凹槽的竖截面为T形。
优选的，所述挡板与圆环凹槽的内壁滑动连接且密封配合,挡板与圆环凹槽之间注入黄油。
本实用新型中，所述一种能够适应不同地形的粮食烘干机通过圆环底座、支撑块、拖钩和定向轮的配合能够便于粮食烘干机本体被拖入工作场地,通过支撑块、圆环底座、十字连接块、液压顶和支撑板的配合能够便于将粮食烘干机放置在工作位置上,通过圆环底座、支撑块、挡板和万向轮的配合能够便于将粮食烘干机本体旋转至适合的位置，本实用新型能够解决粮食烘干机需要拖车拖入指定的地方才能正常工作,不能随意放置不同地形的位置上的问题。
附图说明

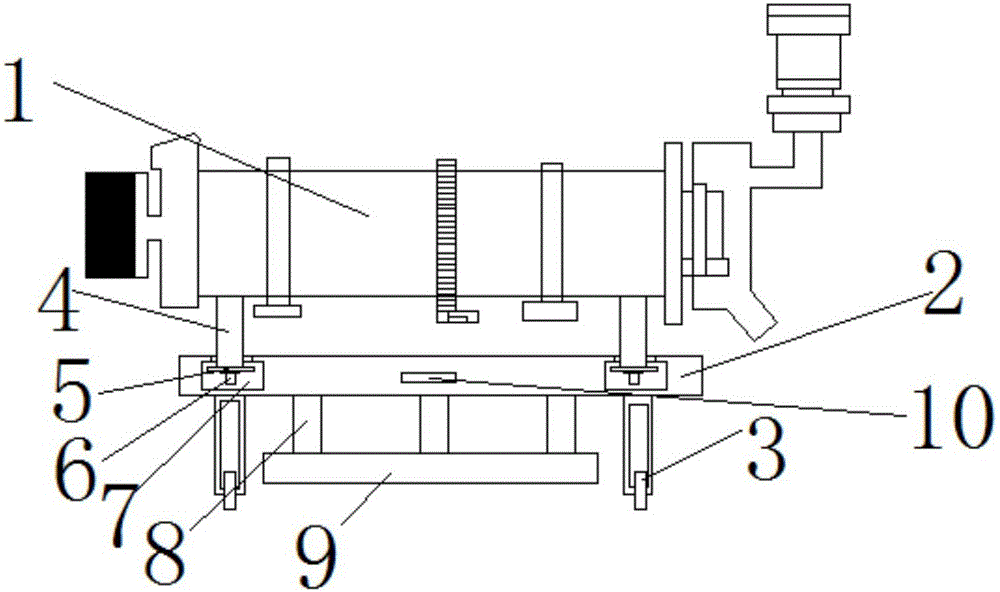

图1为本实用新型提出的一种能够适应不同地形的粮食烘干机结构示意图；
图2为本实用新型提出的一种能够适应不同地形的粮食烘干机的底座结构示意图；
图3为本实用新型提出的一种能够适应不同地形的粮食烘干机的支撑块和挡板结构示意图。
图中：1粮食烘干机本体、2圆环底座、3定向轮、4支撑块、5挡块、6万向轮、7圆环凹槽、8液压顶、9圆形支撑板、10拖钩、11十字连接块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种能够适应不同地形的粮食烘干机，包括粮食烘干机本体1和圆环底座2，所述粮食烘干机本体1的底部固定连接有两个支撑块4,且两个支撑块4对称设置,所述支撑块4的顶端为圆弧形,且支撑块4的顶端与粮食烘干机本体1相适配,所述圆环底座1上开设有圆环凹槽7,所述圆环凹槽7的竖截面为T形,所述支撑块4远离粮食烘干机本体1的一端延伸至圆环凹槽7内,所述支撑块4远离粮食烘干机本体1的一端固定连接有挡板5,所述挡板5远离支撑块4的一端固定连接有万向轮6,所述万向轮6数量为两个至四个,且挡板5和万向轮6均设于圆环凹槽7内,所述挡板5与圆环凹槽7的内壁滑动连接且密封配合,挡板5与圆环凹槽7之间注入黄油,所述圆环底座2的底端固定连接有两个定向轮3,且两个定向轮3对称设置,所述圆环底座2的两侧固定连接有拖钩10,且两个拖钩10对称设置,所述圆环底座2的内壁上固定连接有十字连接块11,所述十字连接块11的底部均匀设有若干液压顶8,所述液压顶8远离十字连接块11的一端固定连接有圆形支撑板9,且圆形支撑板9位于十字连接块11的正下方,且圆形支撑板9与圆环底座2的内圆相适配。
工作原理：所述一种能够适应不同地形的粮食烘干机通过农用车带动拖钩10移动,从而使圆环底座2移动,在粮食烘干机本体1被拖入工作的区域时,通过液压顶8将支撑板9向下顶压,从而使圆环底座2起到支撑作用,通过推动支撑块4使万向轮6围绕圆环底座2移动,从而使粮食烘干机本体1旋转至适合的位置。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
