技术领域
本实用新型涉及整流器安装机构技术领域，尤其涉及一种二极管整流器用安装机构。
背景技术
整流器是把交流电转换成直流电的装置，可用于供电装置及侦测无线电信号等，整流器可以由真空管、引燃管、固态矽半导体二极管、汞弧等制成，二极管具有单向导电性，二极管使用交流电进行工作时，需要安装整流器用于对二极管进行供电，整流器需要稳固安装在灯座上，但常见的整流器安装起来比较麻烦，影响工人的安装效率，因此我们提出了二极管整流器用安装机构用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的二极管整流器用安装机构。
为了实现上述目的，本实用新型采用了如下技术方案：
二极管整流器用安装机构，包括底座，所述底座的顶部开设有两个对称设置的滑槽，所述底座的顶部放置有整流器本体，所述整流器本体位于两个滑槽之间，两个滑槽内均滑动安装有挡板，两个滑槽相互远离的一侧内壁上均固定安装有驱动电机，两个滑槽相互靠近的一侧内壁上均开设有转动槽，两个转动槽内均转动安装有连接杆，所述连接杆的外侧设有螺纹，两个挡板相互靠近的一侧均开设有位置与连接杆相匹配的螺纹孔，两个连接杆分别与对应的螺栓孔螺纹连接，两个驱动电机的输出轴分别与对应的连接杆相焊接。
优选的，两个转动槽内均固定套设有轴承的外圈，两个轴承的内圈分别固定套设于对应的连接杆的外侧。
优选的，两个挡板的两侧均焊接有限位板，两个滑槽的两侧内壁上均开设有与限位板相适配的限位槽，限位槽位于转动槽的上方，两个限位板分别与对应的限位槽滑动连接。
优选的，两个挡板相互靠近的一侧顶部均焊接有卡板，卡板位于整流器本体的上方。
优选的，两个连接杆的外侧均套设有圆型转块，圆型转块位于挡板远离整流器本体的一侧，两个圆型转块的下方均设有固定安装在滑槽底部内壁上的推杆电机，推杆电机的输出轴上焊接有推动板，推动板位于圆型转块的下方，推动板的顶部固定安装有多个橡皮垫，多个橡皮垫位于圆型转块的下方。
优选的，两个圆型转块的外侧开设有防滑螺纹，防滑螺纹与多个橡皮垫相配合。
优选的，两个圆型转块相互靠近的一侧均开设有转轴孔，转轴孔的侧壁上固定安装有防滑垫，两个连接杆的外侧分别与对应的防滑垫固定连接。
与现有技术相比，本实用新型的有益效果是：通过底座、滑槽、整流器本体、驱动电机、限位槽、限位板、挡板、卡板、连接杆、转动槽与螺纹孔相配合，能够通过挡板和卡板对整流器本体进行初步固定，通过圆型转块、橡皮垫、推杆电机和推动板相配合，实现了对挡板和卡板的固定，从而将整流器本体固定安装在底座的顶部，本实用新型结构简单，能够快速的对挡板和卡板进行固定，从而实现了整流器本体的快速安装，提高了工人的安装效率。
附图说明

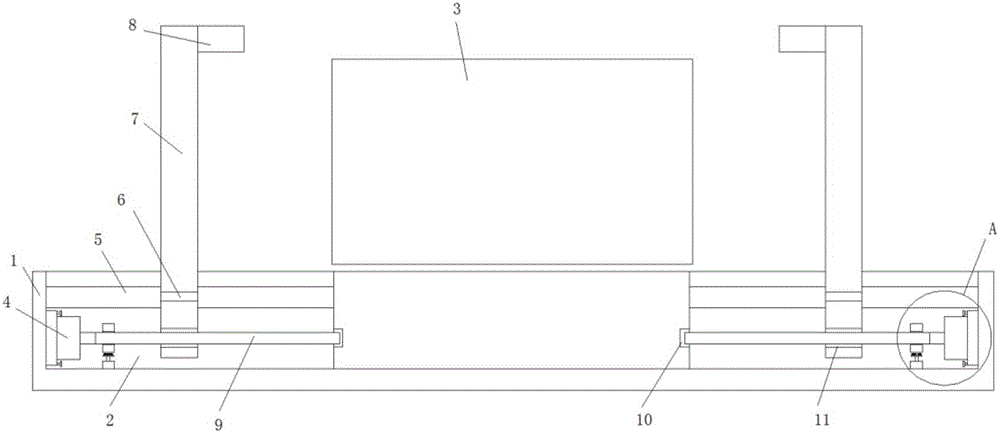

图1为本实用新型提出的二极管整流器用安装机构的剖视结构示意图；
图2为本实用新型提出的二极管整流器用安装机构的A部分的剖视结构示意图。
图中：1底座、2滑槽、3整流器本体、4驱动电机、5限位槽、6限位板、7挡板、8卡板、9连接杆、10转动槽、11螺纹孔、12圆型转块、13橡皮垫、14推杆电机、15推动板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，二极管整流器用安装机构，包括底座1，底座1的顶部开设有两个对称设置的滑槽2，底座1的顶部放置有整流器本体3，整流器本体3位于两个滑槽2之间，两个滑槽2内均滑动安装有挡板7，两个滑槽2相互远离的一侧内壁上均固定安装有驱动电机4，两个滑槽2相互靠近的一侧内壁上均开设有转动槽10，两个转动槽10内均转动安装有连接杆9，连接杆9的外侧设有螺纹，两个挡板7相互靠近的一侧均开设有位置与连接杆9相匹配的螺纹孔11，两个连接杆9分别与对应的螺纹孔11螺纹连接，两个驱动电机4的输出轴分别与对应的连接杆9相焊接，通过底座1、滑槽2、整流器本体3、驱动电机4、限位槽5、限位板6、挡板7、卡板8、连接杆9、转动槽10与螺纹孔11相配合，能够通过挡板7和卡板8对整流器本体3进行初步固定，通过圆型转块12、橡皮垫13、推杆电机14和推动板15相配合，实现了对挡板7和卡板8的固定，从而将整流器本体3固定安装在底座1的顶部，本实用新型结构简单，能够快速的对挡板7和卡板8进行固定，从而实现了整流器本体3的快速安装，提高了工人的安装效率。
本实用新型中，两个转动槽10内均固定套设有轴承的外圈，两个轴承的内圈分别固定套设于对应的连接杆9的外侧，两个挡板7的两侧均焊接有限位板6，两个滑槽2的两侧内壁上均开设有与限位板6相适配的限位槽5，限位槽5位于转动槽10的上方，两个限位板6分别与对应的限位槽5滑动连接，两个挡板7相互靠近的一侧顶部均焊接有卡板8，卡板8位于整流器本体3的上方，两个连接杆9的外侧均套设有圆型转块12，圆型转块12位于挡板7远离整流器本体3的一侧，两个圆型转块12的下方均设有固定安装在滑槽2底部内壁上的推杆电机14，推杆电机14的输出轴上焊接有推动板15，推动板15位于圆型转块12的下方，推动板15的顶部固定安装有多个橡皮垫13，多个橡皮垫13位于圆型转块12的下方，两个圆型转块12的外侧开设有防滑螺纹，防滑螺纹与多个橡皮垫13相配合，两个圆型转块12相互靠近的一侧均开设有转轴孔，转轴孔的侧壁上固定安装有防滑垫，两个连接杆9的外侧分别与对应的防滑垫固定连接，通过底座1、滑槽2、整流器本体3、驱动电机4、限位槽5、限位板6、挡板7、卡板8、连接杆9、转动槽10与螺纹孔11相配合，能够通过挡板7和卡板8对整流器本体3进行初步固定，通过圆型转块12、橡皮垫13、推杆电机14和推动板15相配合，实现了对挡板7和卡板8的固定，从而将整流器本体3固定安装在底座1的顶部，本实用新型结构简单，能够快速的对挡板7和卡板8进行固定，从而实现了整流器本体3的快速安装，提高了工人的安装效率。
工作原理：需要对整流器本体3进行安装时，启动驱动电机4，驱动电机4的输出轴带动连接杆9在螺纹孔11和转动槽10内进行旋转，连接杆9通过螺纹带动挡板7在滑槽2内进行位置移动，挡板7带动限位板6在限位槽5内向靠近整流器本体3的方向进行滑动，挡板7带动卡板8向靠近整流器本体3的方向进行位置移动，驱动电机4继续带动连接杆9进行转动，使得两个挡板7分别与整流器本体3的两侧相接触，此时卡板8位于整流器本体3的上方，关闭驱动电机3，驱动推杆电机14，推杆电机14的输出轴带动推动板15向上进行位置移动，推动板15带动橡皮垫13向上移动，橡皮垫13向上移动至与圆型转块12的底部相接触并与圆型转块12的底部紧密贴合，对圆型转块12进行固定，对连接杆9进行固定，从而固定挡板7和卡板8的位置，完成对整流器本体3的固定安装。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
