技术领域
本实用新型涉及婴儿手推车加工领域，具体为一种婴儿手推车保护罩支撑杆双头磨角机。
背景技术
婴儿手推车除了是宝宝最喜爱的散步交通工具，更是妈妈带宝宝上街购物时的必须品。市场上出现的婴儿手推车根据宝宝的成长、使用用途，又可以分成很多种类。婴儿手推车睡箱上的保护罩可以防止外界杂物对婴儿进行伤害，而且可以防护蚊虫，在生产过程中保护罩的支撑杆两端需要进行磨角处理，即磨削出倒角结构，一方面是磨削掉切割产生的毛刺和不平整端面，另一方面方便后续安装工艺的顺畅进行，现有的保护罩的支撑杆通常是在折弯前进行两端同时磨角处理，这种工艺设备结构占用面积较大，而且由于保护罩的支撑杆较长两端需采用两个电机进行动力输出，不仅增加设备投入而且扭矩误差易导致主杆受到扭曲应力作用，导致形变。
实用新型内容
针对以上问题，本实用新型提供了一种婴儿手推车保护罩支撑杆双头磨角机，结构紧凑，节省占地空间，设备投资成本低可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种婴儿手推车保护罩支撑杆双头磨角机，包括底座、吸尘泵和减速箱，所述底座的上表面一侧设置有与该侧边垂直的两条滑轨，所述减速箱面接触滑动连接在滑轨上，所述减速箱背离滑轨垂直的底座的侧边一侧两端对称设置有防尘罩，所述防尘罩内部设置有与滑轨平行的转轴，所述转轴的一端设置有齿轮且位于减速箱内部，所述底座上沿转轴的轴线指向一侧设置有卡紧装置，两个所述卡紧装置中间设置有气缸，所述防尘罩所在的减速箱的侧面中部固定设置有托板，托板上固定设置有传动电机，所述传动电机的输出轴通过减速箱内部的齿轮啮合连接转轴位于减速箱内部的一端，所述转轴外漏于减速箱的一段外部套接有打磨头，所述防尘罩通过气管连接吸尘泵的进气口。
作为本实用新型一种优选的技术方案，所述卡紧装置包括定卡板和动卡板，所述定卡板和动卡板均为半圆柱型弧板结构，所述定卡板固定在底座上，所述动卡板外弧面侧固定连接在气缸的活塞杆端，且定卡板和动卡板对合拼接成圆柱筒结构。
作为本实用新型一种优选的技术方案，所述打磨头的轴截面为Y型结构，且通过销钉固定在转轴的外侧。
作为本实用新型一种优选的技术方案，所述底座上位于两条滑轨中间位置固定设置有调节座，所述调节座内部设置有与滑轨互相平行的丝杆，所述丝杆通过螺纹连接减速箱与滑轨连接底面。
与现有技术相比，本实用新型的有益效果是：通过将折弯后的车架主杆固定在卡紧装置上，两端头插接在转轴上，启动传动电机，同时对车架主杆两端头进行打磨，结构紧凑占用面积小，降低设备投入资金而且两端头处所受扭矩相同，转速相同，避免产生形变。
附图说明

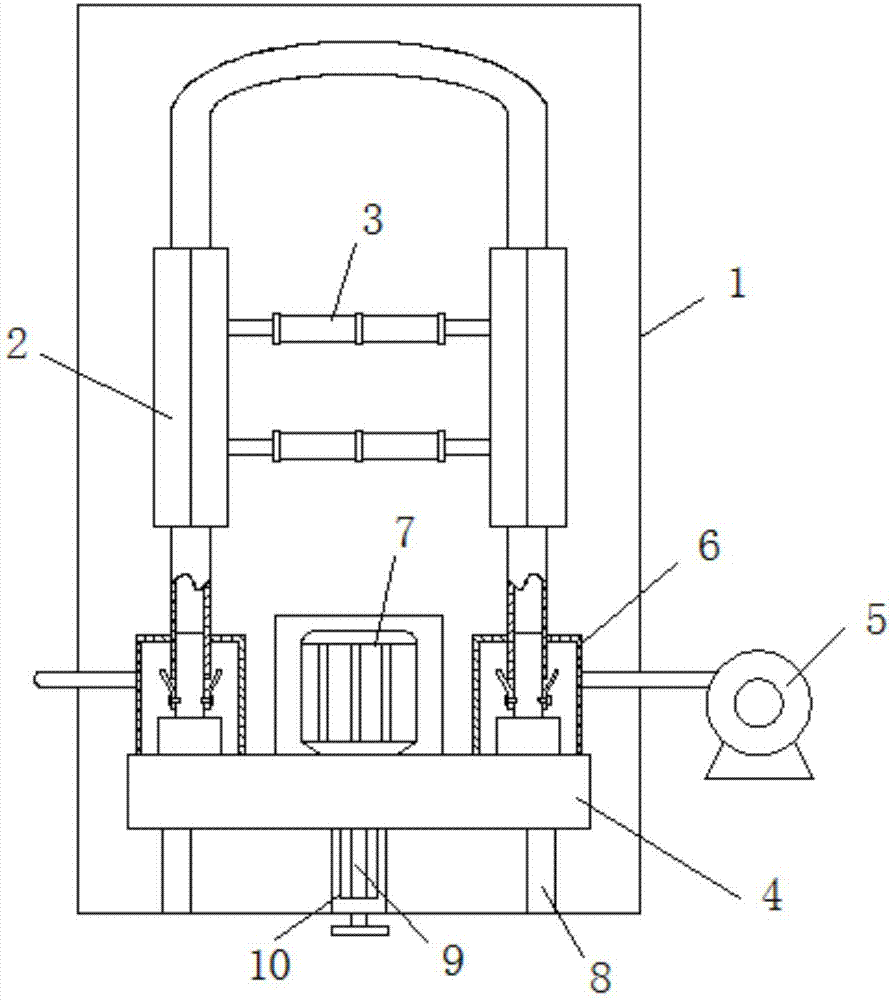

图1为本实用新型的总装结构俯视图；
图2为本实用新型的防尘罩内部结构示意图；
图3为本实用新型的卡紧装置结构主视图；
图4为本实用新型的减速箱内部结构示意图。
图中：1-底座；2-卡紧装置；3-气缸；4-减速箱；5-吸尘泵；6-防尘罩；7-传动电机；8-滑轨；9-丝杆；10-调节座；11-转轴；12-打磨头；13-定卡板；14-动卡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-4，本实用新型提供一种技术方案：一种婴儿手推车保护罩支撑杆双头磨角机，包括底座1、吸尘泵5和减速箱4，所述底座1的上表面一侧设置有与该侧边垂直的两条滑轨8，所述减速箱4面接触滑动连接在滑轨8上，所述减速箱4背离滑轨8垂直的底座1的侧边一侧两端对称设置有防尘罩6，所述防尘罩6内部设置有与滑轨8平行的转轴11，所述转轴11的一端设置有齿轮且位于减速箱4内部，所述底座1上沿转轴11的轴线指向一侧设置有卡紧装置2，两个所述卡紧装置2中间设置有气缸3，所述防尘罩6所在的减速箱4的侧面中部固定设置有托板，托板上固定设置有传动电机7，所述传动电机7的输出轴通过减速箱4内部的齿轮啮合连接转轴11位于减速箱4内部的一端，所述转轴11外漏于减速箱4的一段外部套接有打磨头12，所述防尘罩6通过气管连接吸尘泵5的进气口。吸尘泵5将防尘罩6内部的废屑抽走排出，防止散逸至作业空间。
本实施例中，所述卡紧装置2包括定卡板13和动卡板14，所述定卡板13和动卡板14均为半圆柱型弧板结构，所述定卡板13固定在底座1上，所述动卡板14外弧面侧固定连接在气缸3的活塞杆端，且定卡板13和动卡板14对合拼接成圆柱筒结构，气缸3卡推动动卡板14向定卡板13靠近固定车架主杆，所述打磨头12的轴截面为Y型结构，且通过销钉固定在转轴11的外侧，针对磨角要求使用不同的打磨头12，采用销钉固定便于拆卸安装，所述底座1上位于两条滑轨8中间位置固定设置有调节座10，所述调节座10内部设置有与滑轨8互相平行的丝杆9，所述丝杆9通过螺纹连接减速箱4与滑轨8连接底面，根据磨角要求通过丝杆9推动减速箱4向主杆端头靠近，即打磨头12与主杆端头靠近，进一步磨倒角。
本实用新型的工作原理：通过将折弯后的车架主杆固定在卡紧装置2上，车架主杆的两端头插接在转轴11上，启动传动电机7和吸尘泵5，传动电机7同时通过减速箱4带动两个转轴11转动，从而带动打磨头12对车架主杆两端头进行打磨，结构紧凑占用面积小，降低设备投入资金而且两端头处所受扭矩相同，转速相同，避免产生形变。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
