技术领域
本实用新型涉及儿童座椅加工技术领域，具体为一种儿童安全座椅面料裁切装置。
背景技术
儿童安全座椅就是一种专为不同体重(或年龄段)的儿童设计，安装在汽车内，能有效提高儿童乘车安全的座椅。在汽车碰撞或突然减速的情况下，可以减少对儿童的冲压力和限制儿童的身体移动从而减轻对他们的伤害。儿童座椅表面的布料由于需要多个不同形状的布料进行缝制拼合，因此布料裁切时常采用模板画形，并人工裁切，大批量生产时效率较低，而且劳动强度大，由于不能合理进行裁切布局，布料浪费率较高。
实用新型内容
针对以上问题，本实用新型提供了一种儿童安全座椅面料裁切装置，生产效率高，降低工人劳动强度，而且布料利用率高可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种儿童安全座椅面料裁切装置，包括裁切工作台、送料滚轮组和工作箱，所述工作箱横截面为C型结构，且横跨在裁切工作台的上表面，所述裁切工作台的上表面内嵌有下刀座，且下刀座位于工作箱的顶面正下方，所述下刀座的上表面与裁切工作台的上表面平齐，所述下刀座内部上固定安装有下切刀，所述工作箱的内部位于下刀座的正上方设置有上刀座，所述上刀座的下表面固定设置有与下切刀对应的上切刀，所述上切刀由多组刀板拼合组成，所述上刀座上表面两侧通过裁切液压杆固定在工作箱的内部顶面上，所述送料滚轮组位于裁切工作台的进料侧。
作为本实用新型一种优选的技术方案，所述上刀座的上表面上方设置有与其互相平行的升降板，所述升降板的上表面通过升降气缸固定连接在工作箱的内部顶面上。
作为本实用新型一种优选的技术方案，所述上刀座上设置有通孔，且通孔位于刀板圈出的范围内部，所述升降板的下表面对应上刀座的通孔处垂直向下固定设置有压杆，所述压杆的下端设置有与裁切工作台表面互相平行的压布板，且压布板的边侧与所对应的刀板之间留有间隙。
作为本实用新型一种优选的技术方案，所述工作箱的两垂直侧板上设置有取料口，所述取料口的外侧面通过插槽设置有安全护板。
与现有技术相比，本实用新型的有益效果是：通过对应的上切刀和下切刀根据所需布料形状进行布置，形成组合式的切刀，进行对布料进行裁切，生产效率高，降低工人劳动强度，而且布料利用率高。
附图说明

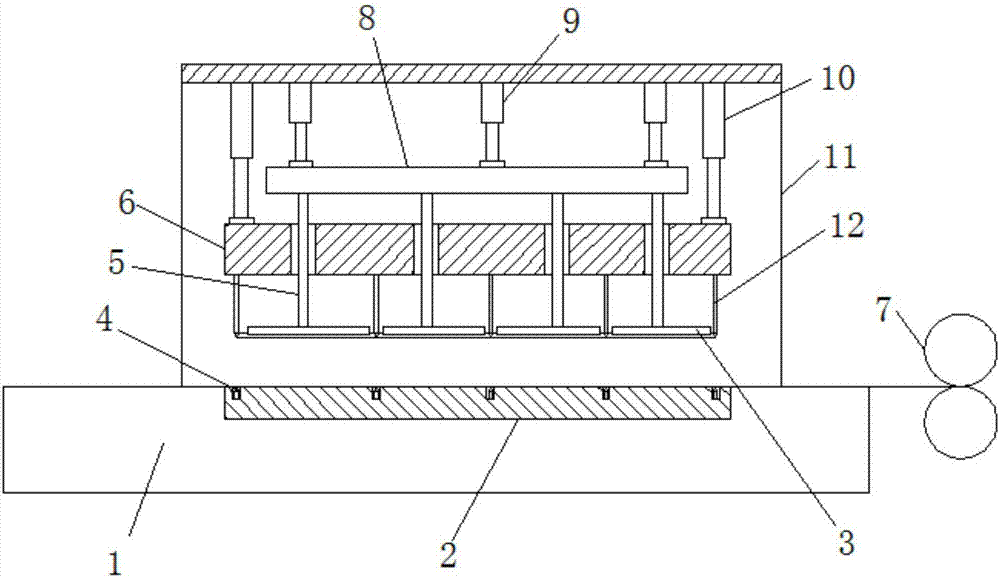

图1为本实用新型的总装结构正视图；
图2为本实用新型的总装结构侧视图；
图3为本实用新型的上切刀和压布板布局结构示意图。
图中：1-裁切工作台；2-下刀座；3-压布板；4-下切刀；5-压杆；6-上刀座；7-送料滚轮组；8-升降板；9-升降气缸；10-裁切液压杆；11-工作箱；12-上切刀；13-取料口；14-安全护板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-3，本实用新型提供一种技术方案：一种儿童安全座椅面料裁切装置，包括裁切工作台1、送料滚轮组7和工作箱11，所述工作箱11横截面为C型结构，且横跨在裁切工作台1的上表面，所述裁切工作台1的上表面内嵌有下刀座2，且下刀座2位于工作箱11的顶面正下方，所述下刀座2的上表面与裁切工作台1的上表面平齐，所述下刀座2内部上固定安装有下切刀4，所述工作箱11的内部位于下刀座2的正上方设置有上刀座6，所述上刀座6的下表面固定设置有与下切刀4对应的上切刀12，所述上切刀12由多组刀板拼合组成，所述上刀座6上表面两侧通过裁切液压杆10固定在工作箱11的内部顶面上，所述送料滚轮组7位于裁切工作台1的进料侧。上切刀12和下切刀4均由多块刀板根据所裁布料形状进行合理组合而成，这样可以尽可能少的浪费布料，提高布料利用率，而且一次裁切多块布料生产效率高，降低人力劳动强度。
本实施例中，所述上刀座6的上表面上方设置有与其互相平行的升降板8，所述升降板8的上表面通过升降气缸9固定连接在工作箱11的内部顶面上，所述上刀座6上设置有通孔，且通孔位于刀板圈出的范围内部，所述升降板8的下表面对应上刀座6的通孔处垂直向下固定设置有压杆5，所述压杆5的下端设置有与裁切工作台1表面互相平行的压布板3，且压布板3的边侧与所对应的刀板之间留有间隙。升降气缸9与气压泵连接，裁切液压杆10与液压泵连接，并采用人工控制，升降气缸9控制压布板3将布料压平，裁切液压杆10控制上切刀12与下切刀4对合，进行裁切布料。
本实施例中，所述工作箱11的两垂直侧板上设置有取料口13，所述取料口13的外侧面通过插槽设置有安全护板14。每一次裁切完成后，上切刀12和压板5复位后，打开安全护板14，从取料口13取出裁切的布料，准备裁切时，将安全护板14关闭，保证生产安全。
本实用新型的工作原理：送料滚轮组7将布料输送至下刀座2上，启动气压泵升降气缸9推动升降板8下移，压杆5推动压布板3压紧布料，裁切液压杆10推动上刀座6，上切刀12与下切刀4对合，进行裁切布料，裁切结束后，裁切液压杆10上移复位，上切刀12与下切刀4分离，升降气缸9带动压布板3复位，打开安全护板14，从取料口13取出裁切的布料，然后关闭安全护板14，送料滚轮组7输送布料，按上述步骤进行下一次的裁切操作。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
