技术领域
本实用新型涉及太阳能路灯技术领域，尤其涉及一种带有清理装置的太阳能路灯。
背景技术
太阳能路灯主要由太阳能电池板、路灯灯杆、蓄电池、灯杆底座组成，是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯，无需铺设线缆、无需交流供电、不产生电费；采用直流供电、光敏控制；具有稳定性好、寿命长、发光效率高，安装维护简便、安全性能高、节能环保、经济实用等优点，可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所，目前太阳能电池板为了更好的吸收太阳能，一般都是将太阳能电池板通过支撑杆裸露安装在灯杆上，容易沾染灰尘和杂物，会影响太阳能电池板的采光，而且会影响太阳能电池板的使用寿命，所以需要经常对太阳能电池板进行清理，但目前多数太阳能路灯上并没有清理装置，并且太阳能电池板一般安装在灯杆顶部，若人工手动清理较为麻烦而且高空作业具有一定危险性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种带有清理装置的太阳能路灯。
为了实现上述目的，本实用新型采用了如下技术方案：
一种带有清理装置的太阳能路灯，包括固定座，所述固定座的一侧开设有第一凹槽，第一凹槽内滑动安装有第一固定块，且第一固定块延伸至第一凹槽外，第一凹槽的一侧设有安装在固定座上的推杆电机，推杆电机的输出轴焊接在第一固定块上，第一固定块的一侧开设有第二凹槽，且第二凹槽的两侧开口，第二凹槽位于第一凹槽外，第二凹槽的一侧内壁上通过螺丝固定安装有同步电机，同步电机的输出轴转动安装在第二凹槽内远离同步电机的一侧内壁上，同步电机的输出轴上固定安装有支撑杆，且支撑杆延伸至第二凹槽外，固定座上远离第一凹槽的一侧开设有第三凹槽，第三凹槽内滑动设有第二固定块，且第二固定块延伸至第三凹槽外，第二固定块远离第三凹槽的一侧转动安装有L型杆，L型杆远离第二固定块的一端与支撑杆远离同步电机输出轴的一端之间连接有横杆，固定座靠近横杆的一侧安装有太阳能电池板。
优选的，所述横杆靠近太阳能电池板的一侧安装有毛刷，且毛刷与太阳能电池板远离固定座的一侧相接触。
优选的，所述固定座远离太阳能电池板的一侧安装有支撑柱，支撑柱远离固定座的一端安装有灯杆。
优选的，所述第一凹槽的两侧内壁上对称开设有两个第一限位槽，第一固定块上对称安装有两个第一限位块，第一限位块滑动安装在第一限位槽内。
优选的，所述第三凹槽的两侧内壁上对称开设有两个第二限位槽，第二固定块上对称安装有两个第二限位块，第二限位块滑动安装在第二限位槽内。
优选的，所述推杆电机的型号为HTKC35，所述同步电机的型号为60KTYZ。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过固定座、第一凹槽、第一固定块、推杆电机、第二凹槽、同步电机、支撑杆、第三凹槽、第二固定块、L型杆、横杆、太阳能电池板共同构建了一种带有清理装置的太阳能路灯，通过支撑杆、L型杆使横杆上的毛刷与太阳能电池板相接触，通过推杆电机、第一凹槽、第一固定块、第三凹槽、第二固定块可带动横杆上的毛刷在太阳能电池板上来回移动来清理太阳能电池板，通过第二凹槽、同步电机可将横梁以及毛刷转动至固定座一侧，使其不影响太阳能电池板采光，本实用新型通过控制电机，使太阳能路灯能够自动的清理太阳能电池板上的灰尘和杂物，保障了太阳能电池板的采光效果，同时也延长了太阳能路灯中太阳能电池板的使用寿命。
附图说明

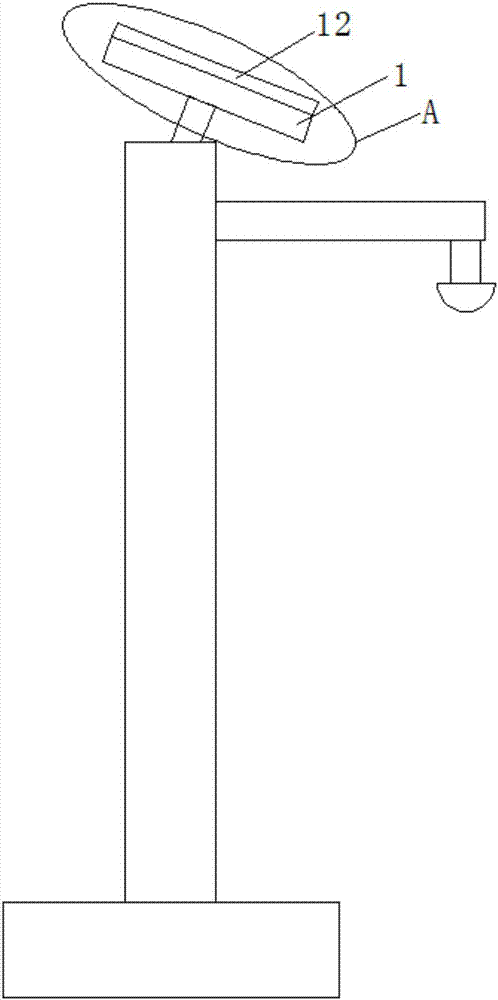

图1为本实用新型提出的一种带有清理装置的太阳能路灯的结构示意图；
图2为本实用新型提出的一种带有清理装置的太阳能路灯中A部分的剖视结构示意图；
图3为本实用新型提出的一种带有清理装置的太阳能路灯中A部分侧视的剖视结构示意图。
图中：1固定座、2第一凹槽、3第一固定块、4推杆电机、5第二凹槽、6同步电机、7支撑杆、8第三凹槽、9第二固定块、10L型杆、11横杆、12太阳能电池板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种带有清理装置的太阳能路灯，包括固定座1，所述固定座1的一侧开设有第一凹槽2，第一凹槽2内滑动安装有第一固定块3，且第一固定块3延伸至第一凹槽2外，第一凹槽2的一侧设有安装在固定座1上的推杆电机4，推杆电机4的输出轴焊接在第一固定块3上，第一固定块3的一侧开设有第二凹槽5，且第二凹槽5的两侧开口，第二凹槽5位于第一凹槽2外，第二凹槽5的一侧内壁上通过螺丝固定安装有同步电机6，同步电机6的输出轴转动安装在第二凹槽5内远离同步电机6的一侧内壁上，同步电机6的输出轴上固定安装有支撑杆7，且支撑杆7延伸至第二凹槽5外，固定座1上远离第一凹槽2的一侧开设有第三凹槽8，第三凹槽8内滑动设有第二固定块9，且第二固定块9延伸至第三凹槽8外，第二固定块9远离第三凹槽8的一侧转动安装有L型杆10，L型杆10远离第二固定块9的一端与支撑杆7远离同步电机6输出轴的一端之间连接有横杆11，固定座1靠近横杆11的一侧安装有太阳能电池板12，所述横杆11靠近太阳能电池板12的一侧安装有毛刷，且毛刷与太阳能电池板12远离固定座1的一侧相接触，所述固定座1远离太阳能电池板12的一侧安装有支撑柱，支撑柱远离固定座1的一端安装有灯杆，所述第一凹槽2的两侧内壁上对称开设有两个第一限位槽，第一固定块3上对称安装有两个第一限位块，第一限位块滑动安装在第一限位槽内，所述第三凹槽8的两侧内壁上对称开设有两个第二限位槽，第二固定块9上对称安装有两个第二限位块，第二限位块滑动安装在第二限位槽内，所述推杆电机4的型号为HTKC35，所述同步电机6的型号为60KTYZ。
首先，当需要对太阳能路灯中太阳能电池板12进行清理时，控制推杆电机4伸缩，推杆电机4将带动第一固定块3移动，第一固定块3在第一凹槽2内滑动，支撑杆7将随着第一固定块3一起移动，支撑杆7将带动横杆11来回移动，同时第二固定块9与L型杆10一起在第三凹槽8内滑动，为横杆11提供辅助支撑力，横杆11来回移动将使毛刷在太阳能电池板12上来回摩擦清理灰尘和杂物，待太阳能电池板12清理完成后，将推杆电机4的输出轴收缩，然后控制同步电机6旋转，同步电机6将带动支撑杆7旋转，支撑杆7带动横杆11，L型杆10也将跟着转动，使横杆11转至固定座1一侧，横杆11与毛刷则不会影响太阳能电池板12采光。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
