技术领域
本实用新型涉及干果加工设备技术领域，具体为一种筛分效果好的干果加工装置。
背景技术
干果，即果实果皮成熟后为干燥状态的果子，干果又分为裂果和闭果，它们大多含有丰富的蛋白质，维生素，脂质等，我们生活中常见的干果有很多，例如板栗、锥栗、霹雳果、榛子、腰果、橡果、核桃、瓜子、松仁、杏仁、白果、开心果、碧根果、沙漠果、榧子、白瓜子、南瓜子、花生、巴旦木、夏威夷果等。
干果在加工过程需要将大颗粒杂质、小颗粒杂质和品质较差的干果进行去除，从而保证干果的品质，目前，干果在筛分时都是通过人工手动进行筛分，在筛分过程中很难保证筛分的效果，而且还需要大量的劳动力，增加了干果加工的成本，减慢了干果加工的进度，为此，我们提供了一种筛分效果好的干果加工装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种筛分效果好的干果加工装置，具备筛分效果好等优点，解决了背景技术中提出的问题。
(二)技术方案
为实现上述筛分效果好的目的，本实用新型提供如下技术方案：一种筛分效果好的干果加工装置，包括底座，所述底座的顶部开设有滑槽，所述底座的顶部设置有安装板，所述安装板底部的两侧均固定安装有滑块，所述滑块的底部与滑槽的内壁滑动连接，所述底座顶部的左侧固定安装有固定板，所述固定板的左侧固定安装有控制器，所述固定板的右侧设置有电动伸缩杆，所述安装板顶部的两侧均开设有卡槽，所述安装板的顶部设置有收集盒，所述收集盒底部的两侧均固定安装有卡块，所述卡块的底部与卡槽的内侧卡接，所述安装板的顶部从左至右依次固定安装有固定杆、支撑杆和存储盒，所述固定杆与固定板之间对称固定安装有伸缩杆，所述安装板的顶部从上至下依次设置有第一筛选板和第二筛选板，所述第一筛选板的两端分别与固定杆和支撑杆固定连接，所述第一筛选板的顶部固定安装有限位框，所述第二筛选板的左侧与固定杆固定连接，所述第二筛选板的右侧贯穿至支撑杆的右侧，所述支撑杆的内壁开设有与第二筛选板配合使用的通孔，所述第二筛选板顶部的前侧和后侧均固定安装有挡板。
优选的，所述第一筛选板的目数为100目，所述第二筛选板的目数为200目。
优选的，所述控制器的型号为MAM-220，所述电动伸缩杆的型号为NKLA22。
优选的，所述底座的底部固定安装有防滑垫，且防滑垫的底部开设有防滑纹。
优选的，所述电动伸缩杆顶部和底部的左侧均固定安装有定位块，定位块的右侧设置有螺栓，螺栓的左端贯穿定位块和固定板螺纹连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种筛分效果好的干果加工装置，具备以下有益效果：
1、本实用新型通过底座、滑槽、安装板、滑块、固定板、控制器、卡槽、收集盒、卡块、存储盒、固定杆、电动伸缩杆、伸缩杆、第一筛选板、支撑杆、通孔、第二筛选板、限位框和挡板的相互配合，解决了人工筛分效果差、成本高和速度慢的问题，该筛分装置通过机械筛分，加快了筛分的进度，而且通过多层筛板的设置，保证了筛分的效果，同时也降低了筛分所需的劳动力，降低了筛分的成本，因此适合推广使用。
2、本实用新型通过防滑垫的设置，增加了底座底部的摩擦力，避免了底座在使用时出现晃动的状况，提高了底座使用时的稳定性，通过挡板的设置，可对干果起到限位的作用，避免了干果在滚动的过程中出现掉落而造成浪费的状况，通过定位块和螺栓的设置，可对电动伸缩杆起到加固，避免了电动伸缩杆使用时出现晃动的状况，提高了电动伸缩杆使用时的稳定性，通过限位框的设置，可对干果起到限位，避免了干果筛分时出现掉落的状况，降低了干果筛分时的成本。
附图说明

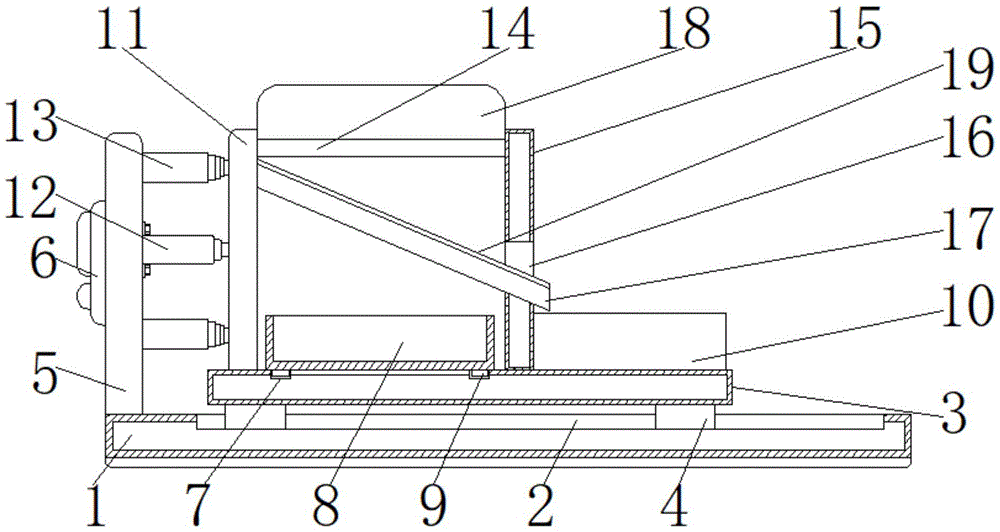

图1为本实用新型结构示意图；
图2为本实用新型结构第一筛选板和限位框配合使用示意图；
图3为本实用新型结构第二筛选板和挡板配合使用示意图。
图中：1底座、2滑槽、3安装板、4滑块、5固定板、6控制器、7卡槽、8收集盒、9卡块、10存储盒、11固定杆、12电动伸缩杆、13伸缩杆、14第一筛选板、15支撑杆、16通孔、17第二筛选板、18限位框、19挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种筛分效果好的干果加工装置，包括底座1，底座1的底部固定安装有防滑垫，且防滑垫的底部开设有防滑纹，通过防滑垫的设置，增加了底座1底部的摩擦力，避免了底座1在使用时出现晃动的状况，提高了底座1使用时的稳定性，底座1的顶部开设有滑槽2，底座1的顶部设置有安装板3，安装板3底部的两侧均固定安装有滑块4，滑块4的底部与滑槽2的内壁滑动连接，底座1顶部的左侧固定安装有固定板5，固定板5的左侧固定安装有控制器6，固定板5的右侧设置有电动伸缩杆12，控制器6的型号为MAM-220，电动伸缩杆12的型号为NKLA22，电动伸缩杆12顶部和底部的左侧均固定安装有定位块，定位块的右侧设置有螺栓，螺栓的左端贯穿定位块和固定板5螺纹连接，通过定位块和螺栓的设置，可对电动伸缩杆12起到加固，避免了电动伸缩杆12使用时出现晃动的状况，提高了电动伸缩杆12使用时的稳定性，安装板3顶部的两侧均开设有卡槽7，安装板3的顶部设置有收集盒8，收集盒8底部的两侧均固定安装有卡块9，卡块9的底部与卡槽7的内侧卡接，安装板3的顶部从左至右依次固定安装有固定杆11、支撑杆15和存储盒10，固定杆11与固定板5之间对称固定安装有伸缩杆13，安装板3的顶部从上至下依次设置有第一筛选板14和第二筛选板17，第一筛选板14的目数为100目，第二筛选板17的目数为200目，第一筛选板14的两端分别与固定杆11和支撑杆15固定连接，第一筛选板14的顶部固定安装有限位框18，通过限位框18的设置，可对干果起到限位，避免了干果筛分时出现掉落的状况，降低了干果筛分时的成本，第二筛选板17的左侧与固定杆11固定连接，第二筛选板17的右侧贯穿至支撑杆15的右侧，支撑杆15的内壁开设有与第二筛选板17配合使用的通孔16，第二筛选板17顶部的前侧和后侧均固定安装有挡板19，通过挡板19的设置，可对干果起到限位的作用，避免了干果在滚动的过程中出现掉落而造成浪费的状况。
在使用时，使用者首先将需要筛选的干果放置在第一筛选板14上，然后操作控制器6，使控制器6控制电动伸缩杆12工作，使电动伸缩杆12通过伸缩杆13的配合带动固定杆11左右运动，使固定杆11通过滑块4和滑槽2的配合带动安装板3左右运动，从而使安装板3通过支撑杆15的配合带动第一筛选板14和第二筛选板17左右运动，从而通过第一筛选板14将大颗粒的杂质进行筛除，然后干果通过筛孔落入第二筛选板17上，再通过第二筛选板17将小颗粒杂质和品质较差的干果进行剔除，从而品质好的干果则通过通孔16的配合落入存储盒10内，而小颗粒杂质和品质较差的干果则落入收集盒8中，此时已达到该筛分装置具备筛分效果好的优点。
综上所述，该筛分效果好的干果加工装置，通过底座1、滑槽2、安装板3、滑块4、固定板5、控制器6、卡槽7、收集盒8、卡块9、存储盒10、固定杆11、电动伸缩杆12、伸缩杆13、第一筛选板14、支撑杆15、通孔16、第二筛选板17、限位框18和挡板19的相互配合，解决了人工筛分效果差、成本高和速度慢的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
