技术领域
本实用新型涉及LED灯技术领域，尤其涉及易拧型LED节能灯。
背景技术
现有的LED节能灯一般包括灯头、灯座、灯罩,LED电源及若干LED灯丝。该类LED节能灯的结构都比较单一，其灯座一般为圆柱形，我们在安装或拆卸该类LED节能灯时，一般都是通过拧LED节能灯的灯泡或灯座。然而，由于LED节能灯材料的限制，灯座为圆柱形，表面比较光滑，经常会无法拧动，如果直接拧灯泡，由于力度无法控制，很可能将灯泡直接拧断，容易发生危险。
申请号为201420844611.X记载的一种易拧型LED节能灯，包括灯头、灯座、若干灯管、LED电源及若干LED灯丝，所述灯座固定在灯头上，所述灯管与灯座固定连接，所述LED灯丝设置在灯管内，LED灯丝与灯座内的LED电源连接，所述灯座顶端两侧对称设置有凸起。该易拧型LED节能灯由于在灯座两侧设置有凸起，可以通过凸起来旋转该LED节能灯，安装拆卸非常方便，不易损坏LED节能灯，从而大大提高了使用寿命。虽然在一定的程度上方便对LED节能灯进行安装拆卸，但是改善效果不明显，同时该LED节能灯散热效果差，为此需要一种易拧型LED节能灯。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的易拧型LED节能灯。
为了实现上述目的，本实用新型采用了如下技术方案：
易拧型LED节能灯，包括灯头，所述灯头的一端安装有与灯头对接的灯座，所述灯座远离灯头的一端螺纹套接有紧固机构，所述紧固机构远离灯座的一端安装有与灯座连接的灯管，所述紧固机构包括与灯座螺纹连接的固定套筒，所述固定套筒的外圈开设有圆环形容纳槽，所述容纳槽通过胶水固定粘附有圆环形紧固圈，所述固定套筒远离灯座的一端设有圆环形散热罩壳，所述散热罩壳的外圈沿其轴线方向阵列安装有长条形散热翅片，所述散热罩壳远离固定套筒的一端沿散热罩壳的轴线方向阵列安装有金属导热条，所述金属导热条的一端与散热罩壳固定连接，所述金属导热条的另一端安装有与灯管固定套接的紧固套环。
优选的，所述紧固圈由一种绝缘橡胶制成，所述紧固圈的外圈开设有防滑纹。
优选的，所述散热罩壳的开口大小沿散热罩壳至金属导热条的方向逐渐变宽。
优选的，所述金属导热条远离灯管的一侧粘附有圆环形装饰板，所述装饰板由一种透明塑料材料制成，所述装饰板的表面设有装饰图案。
优选的，所述散热罩壳和散热翅片一体化设计，所述散热罩壳和散热翅片采用一种铝合金浇筑而成。
优选的，所述金属导热条与紧固套环一体化设计。
本实用新型的有益效果：
通过设置的灯头、灯座、紧固机构、灯管、固定套筒、容纳槽、紧固圈、散热罩壳、散热翅片、金属导热条和紧固套环，将固定套筒与灯座螺纹连接，然后将灯管放置在金属导热条与紧固套环形成的空腔内部，然后在使灯管与灯座固定连接，这时候金属导热条与紧固套环以及包裹在灯管外侧的散热罩壳将灯管释放的热量进行引导传输，提高LED节能灯的散热效果，同时利用设置的固定套筒上方的紧固圈，使用时操作人员的手部与LED节能灯进行绝缘隔离，以方便避免LED节能灯长时间使用温度高使使用人员的手部不适，同时对LED节能灯与使用人员进行绝缘隔离，保护使用人员与LED节能灯的安全。
附图说明

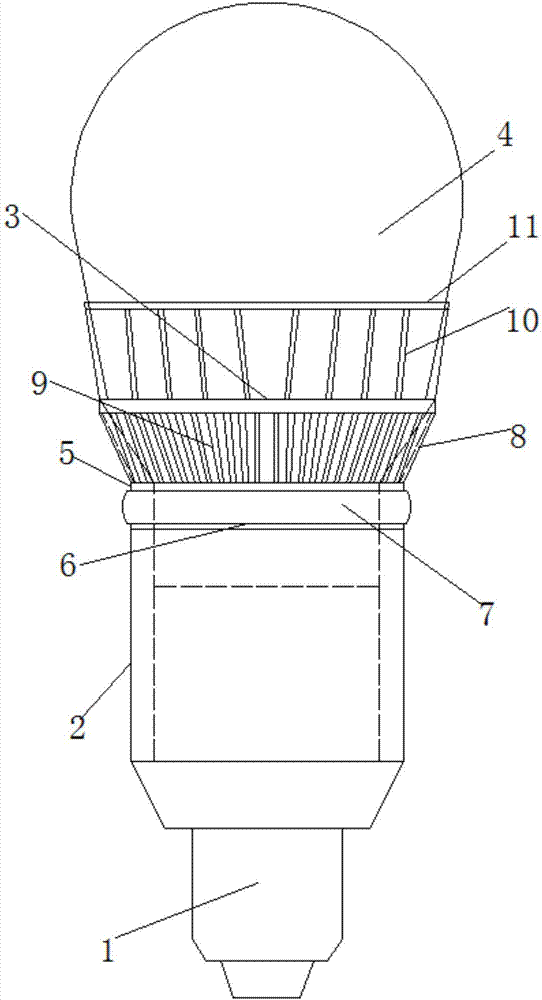

图1为本实用新型提出的易拧型LED节能灯的结构示意图；
图2为本实用新型提出的易拧型LED节能灯紧固机构的结构示意图。
图中：1灯头、2灯座、3紧固机构、4灯管、5固定套筒、6容纳槽、7紧固圈、8散热罩壳、9散热翅片、10金属导热条、11紧固套环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，易拧型LED节能灯，包括灯头1，灯头1的一端安装有与灯头1对接的灯座2，灯座2远离灯头1的一端螺纹套接有紧固机构3，紧固机构3远离灯座2的一端安装有与灯座2连接的灯管4，紧固机构3包括与灯座2螺纹连接的固定套筒5，固定套筒5的外圈开设有圆环形容纳槽6，容纳槽6通过胶水固定粘附有圆环形紧固圈7，固定套筒5远离灯座2的一端设有圆环形散热罩壳8，散热罩壳8的外圈沿其轴线方向阵列安装有长条形散热翅片9，散热罩壳8远离固定套筒5的一端沿散热罩壳8的轴线方向阵列安装有金属导热条10，金属导热条10的一端与散热罩壳8固定连接，金属导热条10的另一端安装有与灯管4固定套接的紧固套环11。
紧固圈7由一种绝缘橡胶制成，紧固圈7的外圈开设有防滑纹，散热罩壳8的开口大小沿散热罩壳8至金属导热条10的方向逐渐变宽，金属导热条10远离灯管4的一侧粘附有圆环形装饰板，装饰板由一种透明塑料材料制成，装饰板的表面设有装饰图案，散热罩壳8和散热翅片9一体化设计，散热罩壳8和散热翅片9采用一种铝合金浇筑而成，金属导热条10与紧固套环11一体化设计。
工作原理：本实用新型中，将固定套筒5与灯座2螺纹连接，然后将灯管4放置在金属导热条10与紧固套环11形成的空腔内部，然后在使灯管4与灯座2固定连接，这时候金属导热条10与紧固套环11以及包裹在灯管4外侧的散热罩壳8将灯管4释放的热量进行引导传输，提高LED节能灯的散热效果，同时利用设置的固定套筒5上方的紧固圈7，使用时操作人员的手部与LED节能灯进行绝缘隔离，以方便避免LED节能灯长时间使用温度高使使用人员的手部不适，同时对LED节能灯与使用人员进行绝缘隔离，保护使用人员与LED节能灯的安全。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
