技术领域
本实用新型涉及自来水净化领域，具体为新型自来水多级净化器。
背景技术
现在生活中，自来水和人们的生活息息相关，但现在城市的自来水二次污染非常严重，尤其是高层建筑，高层建筑普遍使用水箱，老化的输水管线以及使用多年的水箱都是自来水二次污染的主要原因，水箱内会存有微生物，对人体危害是显而易见，另外在水源处无任何健康处理，也是需要待改进。
实用新型内容
本实用新型的目的在于提供新型自来水多级净化器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：新型自来水多级净化器，包括净化箱，其特征在于：所述净化箱包括第一空腔、第二空腔、第三空腔、第四空腔和第五空腔，所述第一空腔内固定有第一过滤筒，所述第一过滤筒的一端配合有第一筒盖，所述第一筒盖连接有进水接口，所述第一过滤筒内配合有PP聚丙烯熔喷滤芯，所述第二空腔内固定有第二过滤筒，所述第二过滤筒的一端配合有第二筒盖，所述第二过滤筒内配合有颗粒活性炭滤芯，所述第三空腔内固定有第三过滤筒，所述第三过滤筒的一端配合有第三筒盖，所述第三过滤筒内配合有块状压缩活性炭滤芯，所述第四空腔内固定有第四过滤筒，所述第四过滤筒的一端配合有第四筒盖，所述第四过滤筒内配合有中空纤维超滤膜滤芯，所述第五空腔内固定有第五过滤筒，所述第五过滤筒的一端配合有第五筒盖，所述第五过滤筒内配合有后置椰壳活性炭滤芯，所述第一筒盖、所述第二筒盖、所述第三筒盖、所述第四筒盖和所述第五筒盖内均通过固定杆固定有轴承，所述轴承上分别连接有第一缓冲扇、第二缓冲扇、第三缓冲扇、第四缓冲扇和第五缓冲扇，所述净化箱下方设有对称的吸盘，所述吸盘内连通有单向管，所述单向管外连接有气囊。
优选的，所述净化箱上方设有凹槽，所述凹槽内配合有提手。
优选的，所述第一过滤筒的另一端通过第一连接管连接有所述第二筒盖。
优选的，所述第二过滤筒的另一端通过第二连接管连接有所述第三筒盖。
优选的，所述第三过滤筒的另一端通过第三连接管连接有所述第四筒盖。
优选的，所述第四过滤筒的另一端通过第四连接管连接有第五筒盖。
与现有技术相比，本实用新型的有益效果是：主要利用第一过滤筒、第二过滤筒、第三过滤筒和第四过滤筒对自来水进行多级过滤，保证水质的安全。
第一筒盖、第二筒盖、第三筒盖、第四筒盖和第五筒盖内分别设置有第一缓冲扇、第二缓冲扇、第三缓冲扇、第四缓冲扇和第五缓冲扇，对水流进行缓冲，使水流均匀地流过PP聚丙烯熔喷滤芯、颗粒活性炭滤芯、块状压缩活性炭滤芯、中空纤维超滤膜滤芯和后置椰壳活性炭滤芯，大大提高过滤效果，提高滤芯的使用寿命。
通过吸盘可以方便将净化箱稳定的固定在桌面或地面上，通过气囊和单向管可以将吸盘内的空气吸出。
附图说明
图1为本实用新型的三位立体图。
图2为本实用新型的主视图。

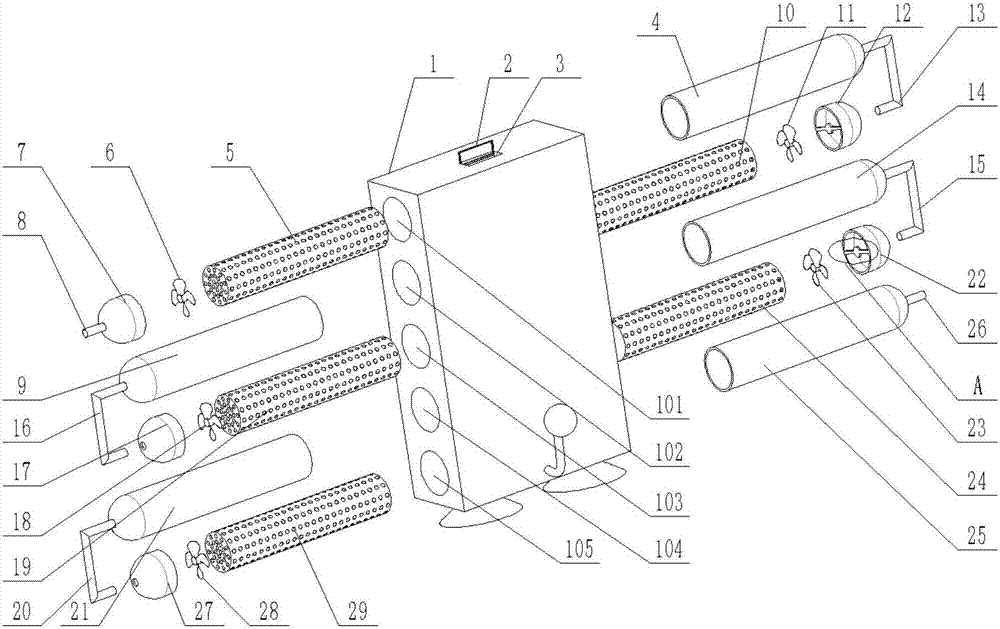

图3为本实用新型的三维爆炸图。
图4为图3中A部分的局部放大图。
图中：1、净化箱，101、第一空腔，102、第二空腔，103、第三空腔，104、第四空腔，105、第五空腔，2、提手，3、凹槽，4、第一过滤筒，5、PP聚丙烯熔喷滤芯，6、第一缓冲扇，7、第一筒盖，8、进水接口，9、第二过滤筒，10、颗粒活性炭滤芯，11、第二缓冲扇，12、第二筒盖，13、第一连接管，14、第三过滤筒，15、第三连接管，16、第二连接管，17、第三筒盖，18、第三缓冲扇，19、块状压缩活性炭滤芯，20、第四连接管，21、第四过滤筒，22、第四筒盖，23、第四缓冲扇，24、中空纤维超滤膜滤芯，25、第五过滤筒，26、出水接口，27、第五筒盖，28、第五缓冲扇，29、后置椰壳活性炭滤芯，30、轴承，31、固定杆,32、吸盘，33、单向管，34、气囊。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1—4，本实用新型提供一种技术方案：新型自来水多级净化器，包括净化箱1，所述净化箱1包括第一空腔101、第二空腔102、第三空腔103、第四空腔104和第五空腔105，所述第一空腔101内固定有第一过滤筒4，所述第一过滤筒4的一端配合有第一筒盖7，所述第一筒盖7连接有进水接口8，所述第一过滤筒4内配合有PP聚丙烯熔喷滤芯5，所述第二空腔102内固定有第二过滤筒9，所述第二过滤筒9的一端配合有第二筒盖12，所述第二过滤筒9内配合有颗粒活性炭滤芯10，所述第三空腔103内固定有第三过滤筒14，所述第三过滤筒14的一端配合有第三筒盖17，所述第三过滤筒14内配合有块状压缩活性炭滤芯19，所述第四空腔104内固定有第四过滤筒21，所述第四过滤筒21的一端配合有第四筒盖22，所述第四过滤筒21内配合有中空纤维超滤膜滤芯24，所述第五空腔105内固定有第五过滤筒25，所述第五过滤筒25的一端配合有第五筒盖27，所述第五过滤筒25内配合有后置椰壳活性炭滤芯29，所述第一筒盖7、所述第二筒盖12、所述第三筒盖17、所述第四筒盖22和所述第五筒盖27内均通过固定杆31固定有轴承30，所述轴承30上分别连接有第一缓冲扇6、第二缓冲扇11、第三缓冲扇18、第四缓冲扇23和第五缓冲扇28，所述净化箱1下方设有对称的吸盘32，所述吸盘32内连通有单向管33，所述单向管33外连接有气囊34。
所述净化箱1上方设有凹槽3，所述凹槽3内配合有提手2。
所述第一过滤筒4的另一端通过第一连接管13连接有所述第二筒盖12。
所述第二过滤筒9的另一端通过第二连接管16连接有所述第三筒盖17。
所述第三过滤筒14的另一端通过第三连接管15连接有所述第四筒盖22。
所述第四过滤筒21的另一端通过第四连接管20连接有第五筒盖27。
工作原理：通过吸盘32可以方便将净化箱1稳定的固定在桌面或地面上，通过气囊34和单向管33可以将吸盘32内的空气吸出，手动捏动气囊34，单向管33只允许吸盘32内的空气向气囊34内流动，通过气囊34不断将吸盘32内的空气抽走，利用大气压强原理稳定净化箱1。
自来水通过进水接口依次经过第一过滤筒4、第二过滤筒9、第三过滤筒14、第四过滤筒21和第五过滤筒25对的多级过滤，保证水质的安全。
第一筒盖7、第二筒盖12、第三筒盖17、第四筒盖22和第五筒盖27内分别设置有第一缓冲扇6、第二缓冲扇11、第三缓冲扇18、第四缓冲扇23和第五缓冲扇28，对水流进行缓冲，使水流均匀地流过PP聚丙烯熔喷滤芯5、颗粒活性炭滤芯10、块状压缩活性炭滤芯19、中空纤维超滤膜滤芯24和后置椰壳活性炭滤芯29，大大提高过滤效果，提高滤芯的使用寿命。
PP聚丙烯熔喷滤芯5，过滤孔径5微米，能有效过滤水中的泥沙、铁锈、悬浮物等大分子杂质。
颗粒活性炭滤芯10，采用高品质活性炭，能有效吸附异味、异色、余氯、部分重金属等有害物质。
块状压缩活性炭滤芯19，过滤精度0.1微米，深层去除水中余氯、细菌、化肥、农药有机物重金属等杂质。
中空纤维超滤膜滤芯24，过滤精度0.01微米，节流水中极微小悬浮物胶体颗粒、细菌热源，滤出水中大部分分子杂质。
后置椰壳活性炭滤芯29，更进一步改善饮水品质，口感甘甜爽口。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
