技术领域
本实用新型涉及手机充电设备领域，具体为一种便于收纳导电线的充电器。
背景技术
手机已经成为了我们生活中一件十分重要的通讯设备，而其越来越趋向于智能化，目前我们所使用的智能手机都是采用直充的方式进行充电，以前的万能充电器已经逐步被淘汰，直充的好处在于充电迅速，而且对电池的损害较小，但是直充也会带来一定的麻烦，比如直充时所使用的充电线进行会缠绕打结，贵对内部的导线造成损坏，不易管理，因此针对以上问题设计一种便于收纳导电线的充电器是十分必要的。
实用新型内容
针对以上问题，本实用新型提供了一种便于收纳导电线的充电器，整体设计能够将手机充电线进行很好的收纳整理，防止其缠绕打结造成内部导线的损坏，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于收纳导电线的充电器，包括充电插头、充电线与收线装置，所述充电线的USB转换接头插接在充电插头上；所述收线装置包括收线盒与收线转轴，所述收线盒侧边开有收线口，所述收线转轴两端固定连接有第一轴承与第二轴承，所述第一轴承与第二轴承的外圈分别镶嵌在收线盒两侧；所述收线转轴两端密封内部为中空结构，该收线转轴一端面与侧壁上分别开有第一穿线口与第二穿线口，所述充电线的手机接头依次穿过第一穿线口、第二穿线口与收线口且延伸至收线盒外部，所述充电线的USB转换接头固定在第一穿线口上。
本实用新型在收线时通过转动收线转轴，USB转换接头端在收线转轴一端原地旋转，充电线会绕着收线转轴进行转动最终全部收卷在收线盒内，手机接头端收卷至收线盒的收线口处，放线时只需要向外拉扯充电线即可。
作为本实用新型一种优选的技术方案，所述充电线采用面条数据线。
作为本实用新型一种优选的技术方案，所述收线转轴位于收线盒的中心位置。
作为本实用新型一种优选的技术方案，所述第二穿线口边沿包裹有缓冲皮垫。
作为本实用新型一种优选的技术方案，所述收线转轴另一端面上铰接有操作板，所述操作板尾端固定连接有凸块，所述收线盒侧面上开有板槽，所述板槽内开有凹槽，所述操作板与板槽相匹配，所述凸块与凹槽相匹配。
作为本实用新型一种优选的技术方案，所述收线盒为圆形或是方形结构。
作为本实用新型一种优选的技术方案，所述收线口的直径小于充电线的手机接头最大直径。
与现有技术相比，本实用新型的有益效果是：本实用新型整体设计能够将手机充电线进行很好的收纳整理，防止其缠绕打结造成内部导线的损坏，整体设计结构简洁实用，操作方便，容易携带，具有较为广阔的市场前景，便于推广。
附图说明

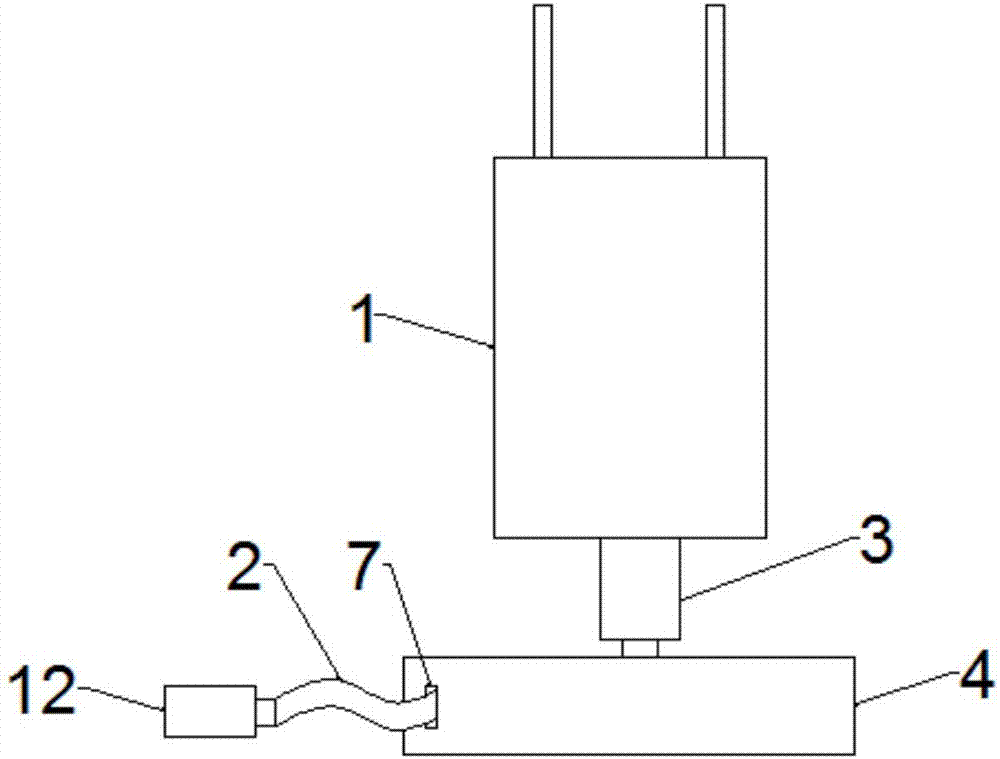

图1为本实用新型整体结构示意图；
图2为图1中收线装置结构示意图；
图3为图2中收线盒结构俯视图；
图4为图2中收线盒结构仰视图；
图中：1-充电插头；2-充电线；3-USB转换接头；4-收线装置；5-收线盒；6-收线转轴；7-收线口；8-第一轴承；9-第二轴承；10-第一穿线口；11-第二穿线口；12-手机接头；13-缓冲皮垫；14-操作板；15-凸块；16-板槽；17-凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2、图3与图4，本实用新型提供一种技术方案：一种便于收纳导电线的充电器，包括充电插头1、充电线2与收线装置4，所述充电线2的USB转换接头3插接在充电插头1上；所述收线装置4包括收线盒5与收线转轴6，所述收线盒5侧边开有收线口7，所述收线转轴6两端固定连接有第一轴承8与第二轴承9，所述第一轴承8与第二轴承9的外圈分别镶嵌在收线盒5两侧；所述收线转轴6两端密封内部为中空结构，该收线转轴6一端面与侧壁上分别开有第一穿线口10与第二穿线口11，所述充电线2的手机接头12依次穿过第一穿线口10、第二穿线口11与收线口7且延伸至收线盒5外部，所述充电线2的USB转换接头3固定在第一穿线口10上。
本实用新型在收线时通过转动收线转轴6，USB转换接头3端在收线转轴6一端原地旋转，充电线2会绕着收线转轴6进行转动最终全部收卷在收线盒5内，手机接头12端收卷至收线盒5的收线口7处，放线时只需要向外拉扯充电线2即可。
具体的，所述充电线2采用面条数据线，较为柔软且占用空间小。
具体的，所述收线转轴6位于收线盒5的中心位置。
具体的，所述第二穿线口11边沿包裹有缓冲皮垫13，防护充电线2与第二穿线口11的边沿摩擦损坏。
具体的，所述收线转轴6另一端面上铰接有操作板14，所述操作板14尾端固定连接有凸块15，所述收线盒5侧面上开有板槽16，所述板槽16内开有凹槽17，所述操作板14与板槽16相匹配，所述凸块15与凹槽17相匹配，便于操作收线转轴6的转动。
具体的，所述收线盒5为圆形或是方形结构。
具体的，所述收线口7的直径小于充电线2的手机接头12最大直径，防止充电线2的手机接头12收入到收线盒5内。
基于上述，本实用新型具有的优点在于：本实用新型整体设计能够将手机充电线进行很好的收纳整理，防止其缠绕打结造成内部导线的损坏，整体设计结构简洁实用，操作方便，容易携带，具有较为广阔的市场前景，便于推广。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
