技术领域
本实用新型涉及节能灯技术领域，尤其涉及一种防盗节能灯具。
背景技术
节能灯实际上就是一种紧凑型、自带镇流器的日光灯，节能灯点燃时首先经过电子镇流器给灯管灯丝加热，灯丝开端发射电子(由于在灯丝上涂了一些电子粉)，电子碰撞充装在灯管内的氩原子，氩原子碰撞后取得了能量又撞击内部的汞原子，汞原子在吸收能量后跃迁产生电离，灯管内构成等离子态。我们常见的节能灯一般设有螺旋接口，这样非常便于拆装，但是，在一些公共的场合，这样的节能灯容易成为不法分子盗取的目标，因此，有必要设计一种能够防盗的节能灯。
授权公告号为CN205782122，名称为一种防盗节能灯的中国专利，包括一灯头，与所述灯头连接的内灯杯，设置在所述内灯杯的腔体内的电路板，与所述电路板电连接的灯板，罩住所述灯板的灯罩，所述节能灯具还包括设置在所述内灯杯外侧且围绕所述内灯杯转动的灯杯外壳，所述灯罩与所述灯杯外壳的上部连接。这样的节能灯虽然能够解决防盗的问题，但是结构过于复杂，造价昂贵，不利于节约成本。因此，有必要设计一种结构简单，造价低廉的节能灯。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防盗节能灯具。
为了实现上述目的，本实用新型采用了如下技术方案：
一种防盗节能灯具，包括壳体，所述壳体为空心圆柱结构，壳体的一端插接有安装座，且安装座为空心圆柱结构，壳体与安装座为一整体结构，安装座的内部设有卷筒，所述卷筒的两端均设有圆柱状的凸块，两组凸块中的一组的端面开设有插槽，且插槽的横截面由三条弧线围成，安装座的内壁开设有两组对称布置的圆形的转动槽，且两组凸块分别位于两组转动槽内，且凸块与转动槽转动连接，安装座的侧边开设有第二通孔，且第二通孔与转动槽连通，安装座侧边开设有两组对称布置的圆形的第三通孔，两组所述第三通孔的内部均滑动连接有圆柱状的限位块，两组限位块相邻的一端均铰接有连杆，两组所述连杆远离限位块的一端之间相互铰接，两组限位块相邻的一端之间连接有弹簧，两组连杆远离限位块的一端共同连接有纤维绳，且纤维绳远离连杆的一端缠绕在卷筒上，安装座远离壳体的一端安装有螺旋灯头，壳体的侧边开设有第一通孔，壳体上远离安装座的一端安装有节能灯管。
优选的，所述第一通孔和第二通孔的横截面均为圆形，第一通孔和第二通孔同轴心。
优选的，所述限位块的轴心线与安装座的轴心线垂直。
优选的，所述壳体与安装座同轴心，壳体与安装座均由塑料制成。
优选的，所述螺旋灯头和限位块位于壳体的外部。
与现有技术相比，本实用新型的有益效果是：
本实用新型中通过设置节能灯管、壳体、卷筒、安装座、纤维绳、螺旋灯头、弹簧、限位块、连和凸块，结构简单，造价非常便宜，大大节约了成本，安装非常方便，同时又极大程度的杜绝节能灯被盗的现象。
附图说明

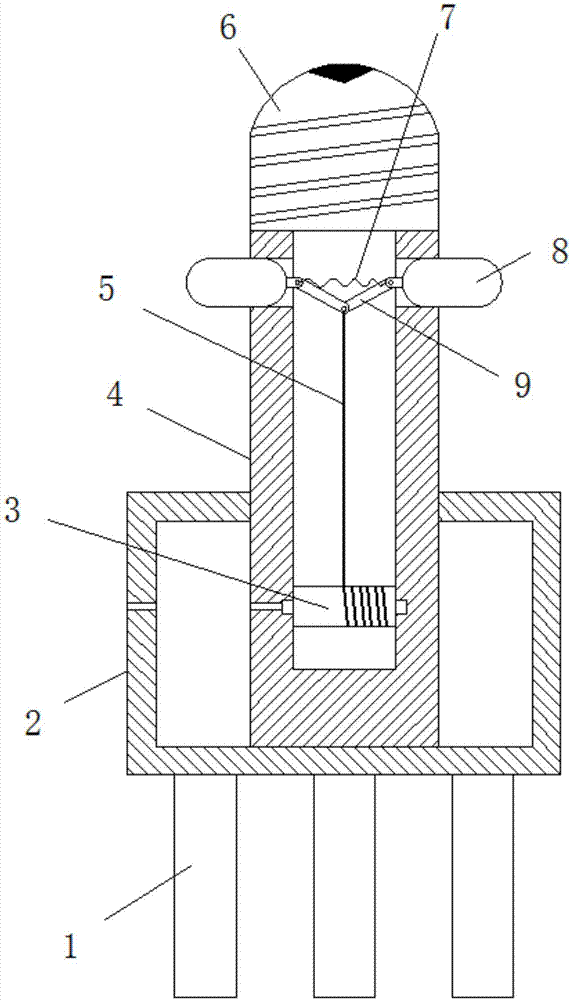

图1为本实用新型提出的一种防盗节能灯具的结构示意图；
图2为本实用新型提出的一种防盗节能灯具的卷筒的端面示意图。
图中：1节能灯管、2壳体、3卷筒、4安装座、5纤维绳、6螺旋灯头、7弹簧、8限位块、9连杆、10凸块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种防盗节能灯具，包括壳体2，壳体2为空心圆柱结构，壳体2的一端插接有安装座4，且安装座4为空心圆柱结构，壳体2与安装座4为一整体结构，安装座4的内部设有卷筒3，卷筒3的两端均设有圆柱状的凸块10，两组凸块10中的一组的端面开设有插槽，且插槽的横截面由三条弧线围成，安装座4的内壁开设有两组对称布置的圆形的转动槽，且两组凸块10分别位于两组转动槽内，且凸块10与转动槽转动连接，安装座4的侧边开设有第二通孔，且第二通孔与转动槽连通，安装座4侧边开设有两组对称布置的圆形的第三通孔，两组第三通孔的内部均滑动连接有圆柱状的限位块8，两组限位块8相邻的一端均铰接有连杆9，两组连杆9远离限位块8的一端之间相互铰接，两组限位块8相邻的一端之间连接有弹簧7，两组连杆9远离限位块8的一端共同连接有纤维绳5，且纤维绳5远离连杆9的一端缠绕在卷筒3上，安装座4远离壳体2的一端安装有螺旋灯头6，壳体2的侧边开设有第一通孔，壳体2上远离安装座4的一端安装有节能灯管1，第一通孔和第二通孔的横截面均为圆形，第一通孔和第二通孔同轴心，限位块8的轴心线与安装座4的轴心线垂直，壳体2与安装座4同轴心，壳体2与安装座4均由塑料制成，螺旋灯头6和限位块8位于壳体2的外部。
工作原理：首先在螺旋灯头6的安装座的内壁开设对称布置的凹槽，并特制与插槽截面相同的长杆状工具；将工具依次插入第一通孔、第二通孔和插槽，转动工具，从而带动卷筒3转动，卷筒3转动带动纤维绳5不断缠绕在卷筒3上，纤维绳5通过连杆9拉动限位块8，将限位块8拉入安装座4的内部，这时可转动壳体2将螺旋灯头6旋紧，然后撤去工具，在弹簧7的恢复力下将限位块8向安装座4的外部推出，并插入特制的凹槽内，即可形成锁死结构，此时必须采用特制的工具才能通过转动卷筒3实现将限位块8收起并转动螺旋灯头6，具有很好的防盗效果。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
