技术领域
本实用新型涉及节能灯具领域，尤其涉及一种高杆灯用节能灯具。
背景技术
高杆灯一般指15米以上钢制锥形灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。灯头造型可根据用户要求、周围环境、照明需要具体而定；内部灯具多由泛光灯和投光灯组成,光源采用NG400高压钠灯,照明半径达60米。杆体一般为棱锥形独体结构,用钢板卷制而成,高度为15-40米，多为两到三节构成。
现有高杆用灯具散热性能不好，影响其使用寿命，提高了维修成本，而且现有的高杆一般使用于露天环境，其密封性差，影响着灯具的使用寿命，在专利号为CN202195455U的文件中提出使用钢化玻璃并采用密封圈和密封压盖来保证其密封性，但是密封装置直接暴露在空气中，密封装置的使用寿命差，为此我们设计出了一种高杆灯用节能灯具来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高杆灯用节能灯具。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高杆灯用节能灯具，包括灯壳，所述灯壳的一侧卡接有灯罩，所述灯壳上设有与灯罩相配合的安装槽，且安装槽的侧壁上设有第一密封圈，所述灯壳的外侧卡接有固定框，所述固定框上设有与灯壳相配合的凹槽，所述固定框的一侧设有与灯罩配合的压板，所述灯壳的两侧设有固定杆，两组所述固定杆靠近灯壳的一端外侧转动连接有灯架，两组所述固定杆远离灯架的一端均设有限位挡板，两组所述固定杆的中央均固定设有圆形隔板，所述固定框靠近固定杆的一侧两端均转动连接有限位卡板，所述限位卡板远离固定框的一端与固定杆相卡合，且限位卡板上设有与固定杆相配合的卡槽，所述固定框远离限位卡板的一侧设有固定板，所述固定板靠近固定框的一侧设有限位插板，固定框上设有与限位插板相配合的插槽，所述固定板远离限位插板的一侧设有斜板，斜板的中央设有散热风扇。
优选的，所述固定板、固定框和灯壳之间通过螺钉固定。
优选的，所述限位卡板位于圆形隔板和限位挡板之间。
优选的，所述固定框靠近灯壳的内部侧壁上设有第二密封圈。
优选的，所述斜板与固定板之间设有30度的倾斜角。
优选的，所述灯罩为透明的钢化玻璃。
与现有技术相比，本实用新型的有益效果是：本实用新型中，通过斜板上的散热风扇，可以帮助灯具散热，同时利用固定框将灯壳和灯罩固定在一起，密封圈可以保证灯具的密封性，同时利用螺钉和限位卡板将灯壳与固定框固定，在保证密封效果的同时，便于拆卸更换灯罩，装置结构简单，灯具散热效果好，可以便捷快速的更换灯罩，同时有效在长时间内保证了灯具的密封性。
附图说明

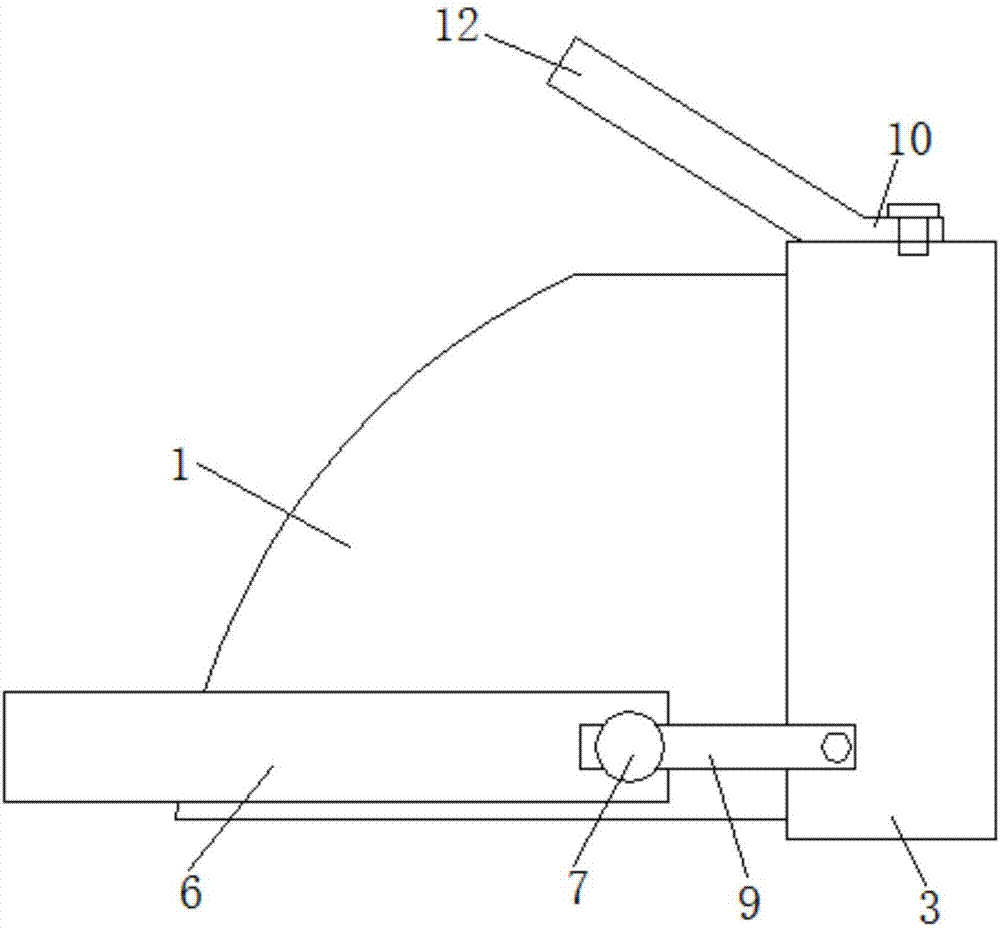

图1为本实用新型提出的一种高杆灯用节能灯具的结构示意图；
图2为本实用新型提出的一种高杆灯用节能灯具的灯壳的剖视图；
图3为本实用新型提出的一种高杆灯用节能灯具的固定杆处的俯视图。
图中：1灯壳、2灯罩、3固定框、4压板、5固定杆、6灯架、7限位挡板、8圆形隔板、9限位卡板、10固定板、11限位插板、12斜板、13第一密封圈、14第二密封圈。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种高杆灯用节能灯具，包括灯壳1，灯壳1的一侧卡接有灯罩2，灯罩2为透明的钢化玻璃，灯壳1上设有与灯罩2相配合的安装槽，且安装槽的侧壁上设有第一密封圈13，所述灯壳1的外侧卡接有固定框3，固定框3靠近灯壳1的内部侧壁上设有第二密封圈14，固定框3上设有与灯壳1相配合的凹槽，固定框3的一侧设有与灯罩2配合的压板4，灯壳1的两侧设有固定杆5，两组固定杆5靠近灯壳1的一端外侧转动连接有灯架6，两组固定杆5远离灯架6的一端均设有限位挡板7，两组固定杆5的中央均固定设有圆形隔板8，固定框3靠近固定杆5的一侧两端均转动连接有限位卡板9，限位卡板9位于圆形隔板8和限位挡板7之间，限位卡板9远离固定框3的一端与固定杆5相卡合，且限位卡板9上设有与固定杆5相配合的卡槽，固定框3远离限位卡板9的一侧设有固定板10，所述固定板10、固定框3和灯壳1之间通过螺钉固定，固定板10靠近固定框3的一侧设有限位插板11，固定框3上设有与限位插板11相配合的插槽，固定板10远离限位插板11的一侧设有斜板12，斜板12与固定板10之间设有30度的倾斜角，斜板12的中央设有散热风扇。
工作原理：工作时，斜板12上的散热风扇可以在有风的时候改变风的方向，加快灯具的散热，同时限位卡板9和螺钉将固定框3和灯壳1固定在一起，较为牢固，同时通过第一密封圈13和第二密封圈14有效的保证了灯具的密封性，同时在灯罩2发生破损后，将限位卡板9拉出固定杆5，然后拧开螺钉可将固定框3拿掉，将破碎的灯罩2清除，安装新的灯罩2，利用螺钉和限位卡板9将灯壳1与固定框3固定，在保证密封效果的同时，便于拆卸更换灯罩2，装置结构简单，灯具散热效果好，可以便捷快速的更换灯罩，同时有效在长时间内保证了灯具的密封性。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
