技术领域
本实用新型涉及一种瓷砖加工设备，具体为一种瓷砖裁切装置。
背景技术
贴瓷砖时通常会遇到阳角结构，因此常需要对两块相连的瓷砖在阳角处对缝处理，这样可以让阳角处瓷砖更加美观，贴合更加利整，便于后期美缝工艺。现有的瓷砖裁斜边操作一般是手工制作进行，一手掌握瓷砖，另一手握紧手提式切割机，进行切斜边，这样不仅切边不整齐，贴合不紧密，而且危险性高，因此我们提出一种瓷砖裁切装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种瓷砖裁切装置，为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种瓷砖裁切装置，包括底座，所述底座上设置有切割导轨和垫台，所述垫台的两侧对称设置有互相平行的两条调节紧压导轨，所述切割导轨设置有两条，且互相平行，所述切割导轨与调节紧压导轨互相垂直，所述切割导轨上滑动设置有滑座，所述滑座上垂直固定设置有立柱，所述立柱内部设置有升降调节丝杆，所述升降调节丝杆上螺纹连接设置有升降座，所述升降座的侧面水平固定设置有支杆，所述支杆上设置有支撑架，所述支撑架下端固定设置有切割电机，所述切割电机位于靠近垫台的一侧，所述调节紧压导轨上滑动设置有调节座，所述调节座上表面垂直固定设置有螺杆，所述垫台上方设置有压板，所述压板的两端通过通孔贯穿插接在对应的螺杆上。
作为本实用新型的一种优选实施方式，所述支撑架背离垫台的一侧面中部垂直固定设置有转杆，所述转杆端头固定设置有销轴，所述转杆通过销轴与支杆端头处定轴活动连接，所述支杆上固定设置有角度盘，所述角度盘的中心部套接在销轴的一端，所述销轴上背离转杆的一侧设置有与转杆平行的指针，所述指针一端指向销轴的圆心处，所述支撑架位于转杆的一侧上端通过调角组件与升降座活动铰接连接。
作为本实用新型的一种优选实施方式，所述调角组件包括螺纹内套筒以及螺纹内套筒两端螺纹连接的伸缩杆，所述调角组件两端通过伸缩杆端头和销杆分别与升降座和支撑架铰接连接。
作为本实用新型的一种优选实施方式，所述滑座与切割导轨之间以及调节座与调节紧压导轨之间均采用燕尾槽滑动连接。
本实用新型所达到的有益效果是：通过将瓷砖安装在垫台上并用压板压紧，根据裁切角度，调节调角组件，调节切割电机主轴处的切割盘倾斜切割角度，并利用升降调节丝杆调节高度，启动切割电机，沿切割导轨行走进行切斜边操作，降低了劳动强度，提高了工作效率和安全性，斜边切割面整齐，便于紧密对缝。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

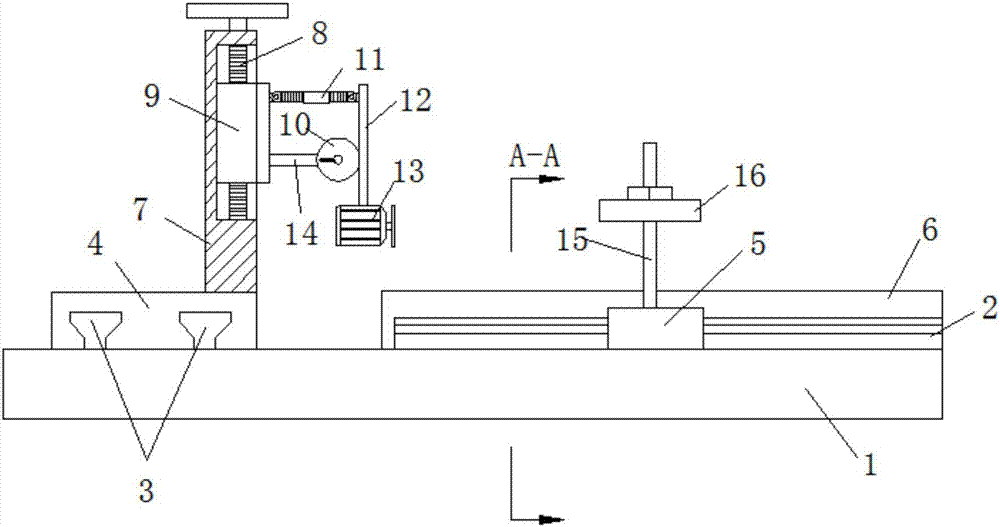

图1是本实用新型一种瓷砖裁切装置的总装结构示意图；
图2是本实用新型一种瓷砖裁切装置的角度盘结构示意图；
图3是本实用新型一种瓷砖裁切装置的A-A截面结构示意图。
图中：1-底座；2-调节紧压导轨；3-切割导轨；4-滑座；5-调节座；6-垫台；7-立柱；8-升降调节丝杆；9-升降座；10-角度盘；11-调角组件；12-支撑架；13-切割电机；14-支杆；15-螺杆；16-压板；17-指针；18-销轴；19-转杆。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例1
如图1-3所示，一种瓷砖裁切装置，包括底座1，底座1上设置有切割导轨3和垫台6，垫台6的两侧对称设置有互相平行的两条调节紧压导轨2，切割导轨3设置有两条，且互相平行，两条切割导轨3使得切割行走时更加平稳，切割导轨3与调节紧压导轨2互相垂直，切割导轨3上滑动设置有滑座4，滑座4上垂直固定设置有立柱7，立柱7内部设置有升降调节丝杆8，升降调节丝杆8上螺纹连接设置有升降座9，升降座9的侧面水平固定设置有支杆14，支杆14上设置有支撑架12，支撑架12下端固定设置有切割电机13，切割电机13位于靠近垫台6的一侧，调节紧压导轨2上滑动设置有调节座5，调节座5上表面垂直固定设置有螺杆15，垫台6上方设置有压板16，压板16的两端通过通孔贯穿插接在对应的螺杆15上。进行切割时，将瓷砖平放至垫台6上，根据切割角度调节调角组件11，并利用升降调节丝杆8调节切割电机13的工作高度，调整好瓷砖的摆放位置并利用压板16进行压紧，螺母在螺杆15上旋紧进行固定。
本实施例中，支撑架12背离垫台6的一侧面中部垂直固定设置有转杆19，转杆19端头固定设置有销轴18，转杆19通过销轴18与支杆14端头处定轴活动连接，支杆14上固定设置有角度盘10，角度盘10的中心部套接在销轴18的一端，销轴18上背离转杆19的一侧设置有与转杆19平行的指针17，指针17一端指向销轴18的圆心处，支撑架12位于转杆19的一侧上端通过调角组件11与升降座9活动铰接连接，调角组件11包括螺纹内套筒以及螺纹内套筒两端螺纹连接的伸缩杆，调角组件11两端通过伸缩杆端头和销杆分别与升降座9和支撑架12铰接连接。通过调节螺纹内套筒11，控制伸缩杆的伸缩长度，从而调整支撑件12的倾斜角，即切割电机13上切割盘的切割倾角，切割电机13绕销轴18的中心轴转动，此时指针17在角度盘10上扫过的角度范围及切割电机13的切割倾角。
本实施例中，滑座4与切割导轨3之间以及调节座5与调节紧压导轨2之间均采用燕尾槽滑动连接，燕尾槽式连接结构，稳定性好，而且具有向下的反作用力，便于保持平衡。
本实用新型工作流程和优点：该种瓷砖裁切装置，通过将瓷砖安装在垫台6上并用压板16压紧，根据裁切角度，调节调角组件11，调节切割电机13主轴处的切割盘倾斜切割角度，并利用升降调节丝杆8调节高度，启动切割电,13，沿切割导轨3行走进行切斜边操作，降低了劳动强度，提高了工作效率和安全性，斜边切割面整齐，便于紧密对缝。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
