技术领域
本实用新型涉及LED领域,尤其涉及节能LED街灯
背景技术
现有CN205372240U提出的一种改进的LED街灯,提供了一种外观简单、美观大方、成本低、散热效果好、结构牢固、安装方便、安全性高、节能环保的改进的LED街灯。此LED街灯结构复杂,量产可能性不高,外部没有高抗性灯罩保护,易损坏,灯珠数量多,耗电量大。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的节能LED街灯。
为了实现上述目的,本实用新型采用了如下技术方案:
节能LED街灯,包括灯头,所述灯头的底端通过螺丝连接有灯杯,且灯杯为空腔结构,所述灯杯空腔顶端螺丝连接有驱动电源,且驱动电源与灯头通过导线连接,所述灯杯底端连接有卡环,所述卡环顶端和底端均开设有卡槽,所述灯杯通过卡槽卡接在卡环上,所述卡环底端中间卡接有DC风扇,且DC风扇与驱动电源通过导线连接,所述卡环底端由中向外依次卡接有散热器、灯板、第一透镜、第二透镜和灯罩,所述灯板上通过锡焊焊接有灯珠,且灯板通过导线焊接在驱动电源上。
优选的,所述散热器、灯板、第一透镜、第二透镜、灯罩均为半圆体结构。
优选的,所述灯板为铝基板灯板,且灯板通过导热垫贴合在散热器上。
优选的,所述第一透镜和第二透镜组合形成双透镜结构。
优选的,所述灯罩的材料为亚克力,且灯罩与第二透镜之间隔有间隙。
优选的,所述灯杯材质为陶瓷,且灯杯为散热灯杯。
本实用新型的有益效果为:外观美观大方,通过精简结构,使得成本降低,安装方便,通过外表安装有亚克力材料做的灯罩,增强整体牢固性,以及保护了整个灯体不易受蚊虫、雨水的侵害,不易损坏,通过安装有两面透镜,进一步增强光的使用效率和发光效率,可减少灯珠数量,节约用电。
附图说明

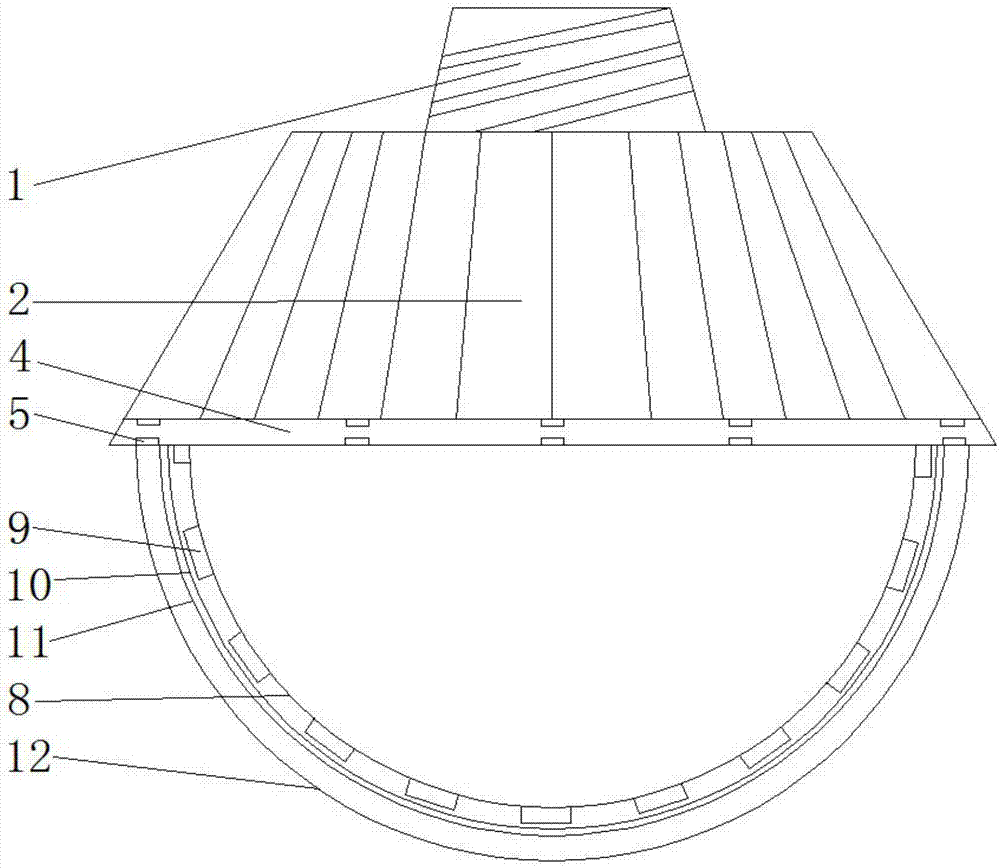

图1为本实用新型提出的节能LED街灯的主体示意图;
图2为本实用新型提出的节能LED街灯主体结构拆分示意图。
图中:1灯头、2灯杯、3驱动电源、4卡环、5卡槽、6DC风扇、7散热器、8灯板、9灯珠、10第一透镜、11第二透镜、12灯罩。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-2,节能LED街灯,包括灯头1,灯头1的底端通过螺丝连接有灯杯2,灯杯2为空腔结构,灯杯2空腔顶端螺丝连接有驱动电源3,驱动电源3与灯头1通过导线连接,灯杯2底端连接有卡环4,卡环4顶端和底端均开设有卡槽5,灯杯2通过卡槽5卡接在卡环4上,卡环4底端中间卡接有DC风扇6,DC风扇6与驱动电源3通过导线连接,卡环4底端由中向外依次卡接有散热器7、灯板8、第一透镜10、第二透镜11和灯罩12,灯板8上通过锡焊焊接有灯珠9,灯板8通过导线焊接在驱动电源3上。
本实用新型中,散热器7、灯板8、第一透镜10、第二透镜11、灯罩12均为半圆体结构,灯板8为铝基板灯板,且灯板8通过导热垫贴合在散热器7上,第一透镜10和第二透镜11组合形成双透镜结构,灯罩12的材料为亚克力,灯罩12与第二透镜11之间隔有间隙,灯杯2材质为陶瓷,且灯杯2为散热灯杯。
工作原理:通过灯头1通电,灯头1通电后电通过导线通到电源3,电源3将电稳定输出到DC风扇6和灯板8,灯板8将电输送到每个灯珠9上,灯珠9开始发光,通过第一透镜10和第二透镜11开始照明,散热器7在DC风扇的转动下增强空气流动,可将灯珠产生的热量带走,灯杯2可将驱动电源产生的热量分散带走。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
