技术领域
本实用新型涉及切割装置技术领域，具体为一种照片切割装置。
背景技术
在打印室或办公室，经常需要对一些文件或照片进行逐行切割，以达到对文件或照片的分解，常见的工具是一种手工操作的切刀，将待切割的文件纸张或照片放置在底板上，再将切刀和切割折线对齐，然后手动按下切刀，即可实现整行的切割效果，但这种装置一次只能切割一行，效率太低，鉴于此，我们提出一种照片切割装置。
实用新型内容
本实用新型的目的在于提供一种照片切割装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种照片切割装置，包括底板，所述底板上安装有四个固定机构，四个所述固定机构分别位于底板靠近四个拐角的位置，所述底板上安装有两个相互平行的滑杆固定板，位于左侧的所述滑杆固定板上设有两个卡槽，所述卡槽的一侧设有第一推块，所述第一推块滑动设于滑杆固定板表面，且第一推块和位于滑杆固定板内部的卡销固定连接，两个滑杆固定板之间设有两个相互平行的滑杆，所述滑杆的一端和位于右侧的滑杆固定板之间活动铰接，两个滑杆之间连接有拉杆，且两个滑杆上滑动设有滑座，所述滑座顶面安装有把手，滑座的底面固定设有刀片安装杆，所述刀片安装杆顶面设有若干条形槽，且刀片安装杆上套设有多个刀片载体，每个所述刀片载体的底端均固定安装有刀片。
优选的，所述固定机构包括两个固定座，两个固定座之间设有转轴，转轴上安装有夹持块，且转轴和夹持块之间设有扭力弹簧。
优选的，所述刀片载体包括上卡环和下卡环，所述上卡环和下卡环之间通过轴活动连接，且上卡环上安装有插销，下卡环内设有销孔，所述插销和销孔之间相对应且相适配。
优选的，所述上卡环内活动设有对接卡块，所述对接卡块的两端均固定设有第二推块，所述第二推块的部分块体位于上卡环的外部，且上卡环的两侧面位于第二推块的正下方均设有固定块，固定块和第二推块之间连接有弹簧。
优选的，所述滑杆和卡槽相对应，二者的宽度相适配，且滑杆靠近位于左侧的滑杆固定板的一端设有销槽，销槽和卡销相对应且相适配。
与现有技术相比，本实用新型的有益效果是：该装置在底板上设置四个呈矩阵式排列的固定机构，可实现对待切割纸张或照片的固定，在底板上的两个滑杆固定板之间活动设置两个滑杆，在滑杆上活动设置滑座，通过滑座在滑杆上的滑动，实现其上的刀片安装杆的移动，从而实现刀片安装杆上的刀片的移动，实现对物体的切割，且刀片安装杆上的刀片载体由两个卡环组成，可实现刀片载体在刀片安装杆上的固定及拆卸，可自由调节相邻两个刀片载体之间的距离，可实现不同的切割方式的需求。
附图说明

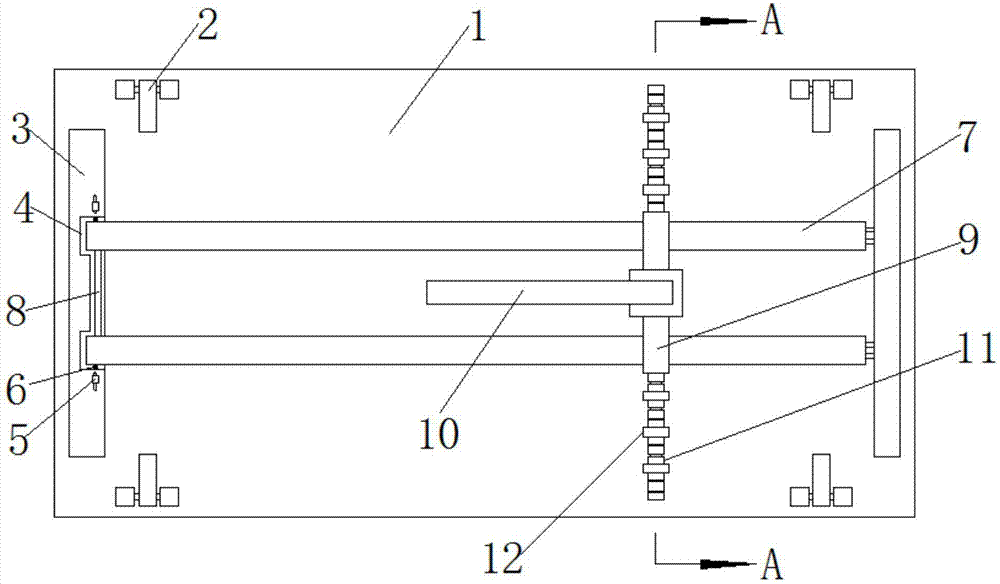

图1为本实用新型结构示意图；
图2为本实用新型图1中A-A剖视图；
图3为本实用新型刀片载体结构示意图。
图中：底板1、固定机构2、滑杆固定板3、卡槽4、第一推块5、卡销6、滑杆7、拉杆8、滑座9、把手10、刀片安装杆11、刀片载体12、上卡环120、下卡环121、条形槽13、刀片14、插销15、销孔16、对接卡块17、第二推块18、弹簧19。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种照片切割装置，包括底板1，底板1上安装有四个固定机构2，固定机构2包括两个固定座，两个固定座之间设有转轴，转轴上安装有夹持块，且转轴和夹持块之间设有扭力弹簧，四个固定机构2分别位于底板1靠近四个拐角的位置，底板1上安装有两个相互平行的滑杆固定板3，位于左侧的滑杆固定板3上设有两个卡槽4，卡槽4的一侧设有第一推块5，第一推块5滑动设于滑杆固定板3表面，且第一推块5和位于滑杆固定板3内部的卡销6固定连接，两个滑杆固定板3之间设有两个相互平行的滑杆7，滑杆7和卡槽4相对应，二者的宽度相适配，且滑杆7靠近位于左侧的滑杆固定板3的一端设有销槽，销槽和卡销6相对应且相适配，滑杆7的一端和位于右侧的滑杆固定板3之间活动铰接，两个滑杆7之间连接有拉杆8，且两个滑杆7上滑动设有滑座9，滑座9顶面安装有把手10，滑座9的底面固定设有刀片安装杆11，刀片安装杆11顶面设有若干条形槽13，且刀片安装杆11上套设有多个刀片载体12，刀片载体12包括上卡环120和下卡环121，上卡环120和下卡环121之间通过轴活动连接，且上卡环120上安装有插销15，下卡环121内设有销孔16，插销15和销孔16之间相对应且相适配，上卡环120内活动设有对接卡块17，对接卡块17的两端均固定设有第二推块18，第二推块18的部分块体位于上卡环120的外部，且上卡环120的两侧面位于第二推块18的正下方均设有固定块，固定块和第二推块18之间连接有弹簧19，每个刀片载体12的底端均固定安装有刀片14。
上卡环120上的插销15和下卡环121上的销孔16之间的卡嵌和分离，可实现上卡环120和下卡环121之间的固定和分离，从而实现刀片载体12在刀片安装杆11上的安装和拆卸，根据照片的切割需要，调整相邻两个刀片载体12之间的距离，固定后，上卡环120上的对接卡块17卡入至条形槽13内，实现刀片载体12在刀片安装杆11上的固定，再通过拉动把手10，即可实现滑座9及其上的刀片安装杆11的移动，实现刀片14对照片的切割。
