技术领域
本实用新型涉及自来水净化领域,具体为自来水净化滤芯清洗装置。
背景技术
目前,自来水过滤装置在长期使用后,过滤器滤芯会被水中的污染物堵塞,此时需要更换或清洗滤芯,但更换滤芯会大幅增加生产成本,一般优先考虑清洗滤芯。但是,目前还未出现能有效清洗滤芯的装置,操作人员只能将滤芯表面的污染物去除、并对镶嵌在滤芯网格上的污垢作简单反向冲刷,然后就再次投入使用。这样清洗的效果很有限,清洗后的滤芯中仍含有大量污垢。
实用新型内容
本实用新型的目的在于提供自来水净化滤芯清洗装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:自来水净化滤芯清洗装置,包括底箱,其特征在于:所述底箱上设有第一通孔、第二通孔和第三通孔,所述第一通孔上方固定有第一清洗筒,所述第一清洗筒的内壁上设有一组第一刷毛,所述第一清洗筒上配合有第一筒盖,所述第一筒盖上固定有第一电机,所述第一电机的电机轴穿过所述第一筒盖连接有第一转轴的一端,所述第一转轴的另一端连接有第一卡盘,所述第一卡盘的下方设有一组第一弧形夹,所述第二通孔上方固定有第二清洗筒,所述第二清洗筒的内壁上设有一组第二刷毛,所述第二清洗筒上配合有第二筒盖,所述第二筒盖上固定有第二电机,所述第二电机的电机轴穿过所述第二筒盖连接有第二转轴的一端,所述第二转轴的另一端连接有第二卡盘,所述第二卡盘的下方设有一组第二弧形夹,所述第三通孔上方固定有第三清洗筒,所述第三清洗筒的内壁上设有一组第三刷毛,所述第三清洗筒上配合有第三筒盖,所述第三筒盖上固定有第三电机,所述第三电机的电机轴穿过所述第三筒盖连接有第三转轴的一端,所述第三转轴的另一端连接有第三卡盘,所述第三卡盘的下方设有一组第三弧形夹。
优选的,所述底箱内设有排水斜面,所述排水斜面的低凹一侧设有排水口。
优选的,所述第一清洗筒、第二清洗筒和第三清洗筒外侧连接有喷水管,所述喷水管能够外接水泵。
优选的,所述第一筒盖和所述第一清洗筒螺纹连接,所述第二筒盖和所述第二清洗筒螺纹连接,所述第三筒盖和所述第三清洗筒螺纹连接。
优选的,所述第一卡盘、所述第二卡盘和所述第三卡盘内均设有一组弹簧槽,所述每个弹簧槽下端均设有一组滑槽,所述弹簧槽内分别固定有第一弹簧、第二弹簧和第三弹簧的一端,所述第一弹簧、所述第二弹簧和所述第三弹簧的另一端分别固定有第一滑块、第二滑块和第三滑块,所述第一滑块、所述第二滑块和所述第三滑块下方分别固定有所述第一弧形夹、所述第二弧形夹和所述第三弧形夹,所述第一弧形夹、所述第二弧形夹和所述第三弧形夹分别配合在所述滑槽内。
与现有技术相比,本实用新型的有益效果是:第一筒盖、第二筒盖、第三筒盖和第一清洗筒、第二清洗筒、第三清洗筒螺纹连接,方便安装操作。
通过第一卡盘、第二卡盘和第三卡盘可以卡住滤芯,通过第一弧形夹、第二弧形夹和第三弧形夹分别对滤芯实现三点固定。
第一清洗筒、第二清洗筒和第三清洗筒内置的第一刷毛、第二刷毛和第三刷毛能够配合滤芯的转动和喷水管喷出的清洗液,将滤芯内的灰尘迅速彻底清扫干净。
清洗过程中产生的污水从第一通孔、第二通孔和第三通孔流入底箱中,底箱中设置的排水斜面使污水顺利流向排水口处,方便对污水进行收集。
附图说明

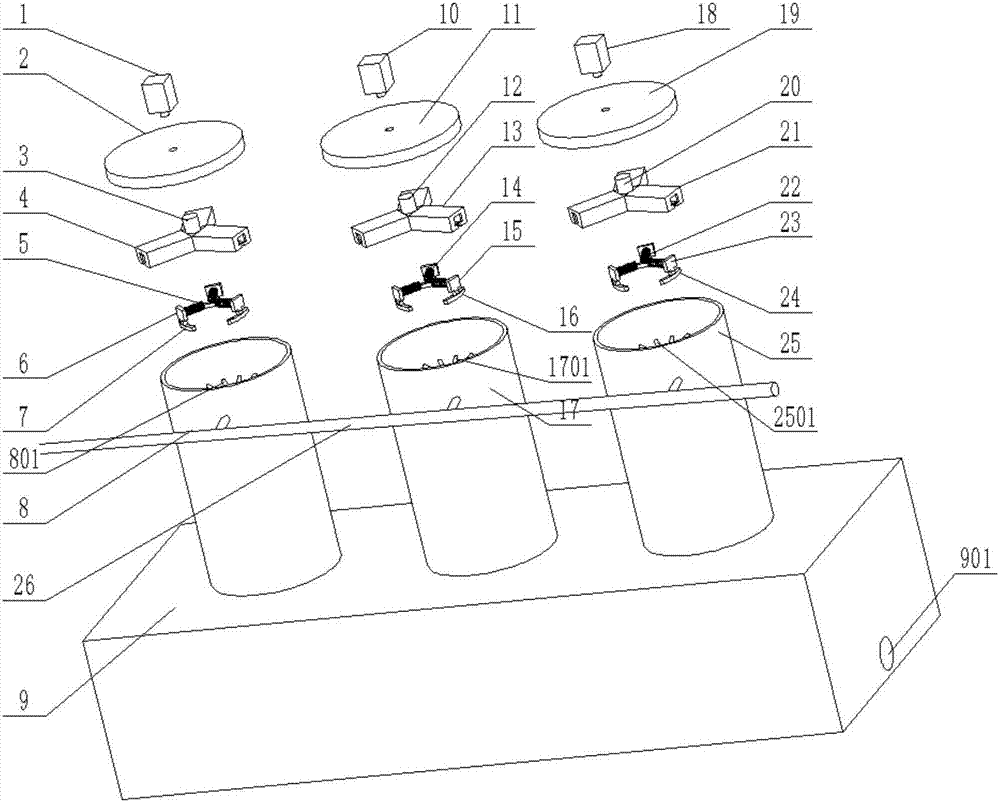

图1为本实用新型的三维爆炸图。
图2为本实用新型的三维立体图。
图3为本实用新型的第一卡盘的三维立体图。
图4为本实用新型的底箱的三维立体图。
图5为本实用新型的第一清洗筒三维立体图。
图中:1、第一电机,2、第一筒盖,3、第一转轴,4、第一卡盘,5、第一弹簧,6、第一滑块,7、第一弧形夹,8、第一清洗筒,801、第一刷毛,9、底箱,901、排水口,902、排水斜面,903、第一通孔,904、第二通孔,905、第三通孔,10、第二电机,11、第二筒盖,12、第二转轴,13、第二卡盘,14、第二弹簧,15、第二滑块,16、第二弧形夹,17、第二清洗筒,1701、第二刷毛,18、第三电机,19、第三筒盖,20、第三转轴,21、第三卡盘,22、第三弹簧,23、第三滑块,24、第三弧形夹,25、第三清洗筒,2501、第三刷毛,26、喷水管,27、弹簧槽,28、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1—5,本实用新型提供一种技术方案:自来水净化滤芯清洗装置,包括底箱9所述底箱9设有第一通孔903、第二通孔904和第三通孔905,所述第一通孔903上方固定有第一清洗筒8,所述第一清洗筒8的内壁上设有一组第一刷毛801,所述第一清洗筒8上配合有第一筒盖2,所述第一筒盖2上固定有第一电机1,所述第一电机1的电机轴穿过所述第一筒盖2连接有第一转轴3的一端,所述第一转轴3的另一端连接有第一卡盘4,所述第一卡盘4的下方设有一组第一弧形夹7,所述第二通孔904上方固定有第二清洗筒17,所述第二清洗筒17的内壁上设有一组第二刷毛1701,所述第二清洗筒17上配合有第二筒盖11,所述第二筒盖11上固定有第二电机10,所述第二电机10的电机轴穿过所述第二筒盖11连接有第二转轴12的一端,所述第二转轴12的另一端连接有第二卡盘13,所述第二卡盘13的下方设有一组第二弧形夹16,所述第三通孔905上方固定有第三清洗筒25,所述第三清洗筒25的内壁上设有一组第三刷毛2501,所述第三清洗筒25上配合有第三筒盖19,所述第三筒盖19上固定有第三电机18,所述第三电机18的电机轴穿过所述第三筒盖19连接有第三转轴20的一端,所述第三转轴20的另一端连接有第三卡盘21,所述第三卡盘21的下方设有一组第三弧形夹24。
所述底箱9内设有排水斜面902,所述排水斜面902的低凹一侧设有排水口901。
所述第一清洗筒8、第二清洗筒17和第三清洗筒25外侧连接有喷水管26,所述喷水管26能够外接水泵。
所述第一筒盖2和所述第一清洗筒8螺纹连接,所述第二筒盖11和所述第二清洗筒17螺纹连接,所述第三筒盖19和所述第三清洗筒25螺纹连接。
所述第一卡盘4、所述第二卡盘13和所述第三卡盘21内均设有一组弹簧槽27,所述每个弹簧槽27下端均设有一组滑槽28,所述弹簧槽27内分别固定有第一弹簧5、第二弹簧14和第三弹簧22的一端,所述第一弹簧5、所述第二弹簧14和所述第三弹簧22的另一端分别固定有第一滑块6、第二滑块15和第三滑块23,所述第一滑块6、所述第二滑块15和所述第三滑块23下方分别固定有所述第一弧形夹7、所述第二弧形夹16和所述第三弧形夹24,所述第一弧形夹7、所述第二弧形夹16和所述第三弧形夹24分别配合在所述滑槽28内。
工作原理:第一筒盖2、第二筒盖11、第三筒盖19和第一清洗筒8、第二清洗筒17、第三清洗筒25螺纹连接,工作时,将第一筒盖2、第二筒盖11、第三筒盖19打开。
通过第一卡盘4、第二卡盘13和第三卡盘21可以卡住滤芯,通过第一弧形夹7、第二弧形夹16和第三弧形夹24分别对滤芯实现三点固定。
以第一卡盘4为例,手动向里推动第一卡盘4的第一弧形夹7,第一滑块6在滑槽28内滑动,挤压弹簧槽27中的第一弹簧5,将第一弧形夹7置于滤芯的内孔,三个第一弧形夹7在第一弹簧5的作用下紧紧的抵住滤芯,将滤芯固定在第一卡盘4上。
第一清洗筒8、第二清洗筒17和第三清洗筒25内置的第一刷毛801、第二刷毛1701和第三刷毛2501能够配合滤芯的转动和喷水管26喷出的清洗液,将滤芯内的灰尘迅速彻底清扫干净。
清洗过程中产生的污水从第一通孔903、第二通孔904和第三通孔905流入底箱9中,底箱9中设置的排水斜面902使污水顺利流向排水口901处,方便对污水进行收集。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
