技术领域
本实用新型涉及节能牲畜饮水装置技术领域，具体为一种节能型牲畜饮水装置。
背景技术
牲畜饮水装置是用来对牲畜进行饲养，让牲畜可以自动饮水，减轻了养殖人员的负担。但是，市场上常见的牲畜饮水装置都存在着一系列缺陷，比如在牲畜饮水的时候，牲畜往往会将饮水装置中的水弄得溢出来，这样就造成了浪费，不够节能，不能很好的利用雨水，蓄水池与饮水池容易被污染的问题，这些问题的存在都影响了市场上牲畜饮水装置的使用，满足不了使用的需求，为此，我们提出一种节能型牲畜饮水装置。
实用新型内容
本实用新型的目的在于提供一种节能型牲畜饮水装置，以解决上述背景技术中提出的在牲畜饮水的时候，牲畜往往会将饮水装置中的水弄得溢出来，这样就造成了浪费，不够节能，不能很好的利用雨水，蓄水池与饮水池容易被污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能型牲畜饮水装置，包括蓄水池、阀门和饮水池，所述蓄水池的内壁固定安装有弹簧，且弹簧的上端连接有挡板，所述挡板的外侧通过第一旋转轴与蓄水池的内壁相连接，所述蓄水池的外壁设置有水管接口，且蓄水池的底端镶嵌有出水口，所述阀门上设置有出水口，且阀门的底端连接有浮球，所述饮水池内安装有浮球，且饮水池的内壁安置有滤网，所述滤网的上方固定有盖体，且盖体的右端连接有第二旋转轴，所述盖体的两侧均设置有围栏，且盖体的右侧安装有回收池，所述回收池的底部安置有底座。
优选的，所述挡板设置有两个，且挡板的长度之和与蓄水池的开口距离相等，挡板和第一旋转轴构成旋转结构，挡板的旋转范围为0-90°。
优选的，所述盖体和第二旋转轴构成旋转结构，且盖体的旋转范围为0-180°。
优选的，所述盖体的长度为回收池长度的四分之三。
优选的，所述回收池与底座之间为活动连接。
与现有技术相比，本实用新型的有益效果是：该节能型牲畜饮水装置结构比较新颖，饮水池上端的左侧高度低于右侧高度，在牲畜饮水的时候水会从右侧溢出来，将盖体旋转到回收池上，然后水通过围栏之间的盖体流入到回收池之中，这样很好的避免了水流到地面造成浪费，更加的节水，可以将回收池从底座上取下来对其中的水进行利用，在不使用饮水装置的时候可以将盖体通过旋转合上，防止杂物落入饮水池，更加的卫生，保证了牲畜饮水的洁净，在下雨天的时候蓄水池可以对雨水进行收集，雨水对挡板产生压力，从而挡板打开雨水落入到蓄水池中，对雨水进行充分的利用，更加的节能，在不下雨的时候挡板合上，防止杂物落入蓄水池，更加的卫生，大大提高了使用的效率。
附图说明

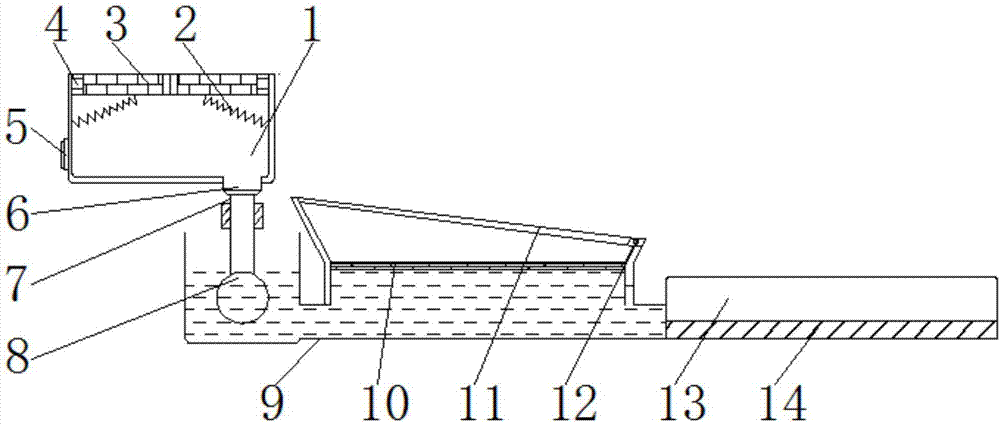

图1为本实用新型结构示意图；
图2为本实用新型挡板底面结构示意图。
图中：1、蓄水池，2、弹簧，3、挡板，4、第一旋转轴，5、水管接口，6、出水口，7、阀门，8、浮球，9、饮水池，10、滤网，11、盖体，12、第二旋转轴，13、回收池，14、底座，15、围栏。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种节能型牲畜饮水装置，包括蓄水池1、弹簧2、挡板3、第一旋转轴4、水管接口5、出水口6、阀门7、浮球8、饮水池9、滤网10、盖体11、第二旋转轴12、回收池13、底座14和围栏15，蓄水池1的内壁固定安装有弹簧2，且弹簧2的上端连接有挡板3，挡板3设置有两个，且挡板3的长度之和与蓄水池1的开口距离相等，挡板3和第一旋转轴4构成旋转结构，挡板3的旋转范围为0-90°，在下雨天的时候蓄水池1可以对雨水进行收集，雨水对挡板3产生压力，从而挡板3打开雨水落入到蓄水池1中，对雨水进行充分的利用，更加的节能，在不下雨的时候挡板3合上，防止杂物落入蓄水池1，更加的卫生，挡板3的外侧通过第一旋转轴4与蓄水池1的内壁相连接，蓄水池1的外壁设置有水管接口5，且蓄水池1的底端镶嵌有出水口6，阀门7上设置有出水口6，且阀门7的底端连接有浮球8，饮水池9内安装有浮球8，且饮水池9的内壁安置有滤网10，滤网10的上方固定有盖体11，且盖体11的右端连接有第二旋转轴12，盖体11和第二旋转轴12构成旋转结构，且盖体11的旋转范围为0-180°，在不使用饮水装置的时候可以将盖体11通过旋转合上，防止杂物落入饮水池9，更加的卫生，保证了牲畜饮水的洁净，盖体11的两侧均设置有围栏15，且盖体11的右侧安装有回收池13，盖体11的长度为回收池13长度的四分之三，在牲畜饮水的时候水会从右侧溢出来，将盖体11旋转到回收池13上，然后水通过围栏15之间的盖体11流入到回收池13之中，这样很好的避免了水流到地面造成浪费，更加的节水，回收池13的底部安置有底座14，回收池13与底座14之间为活动连接，可以将回收池13从底座14上取下来对其中的水进行利用，更加的节能。
工作原理：在使用节能型牲畜饮水装置之前，首先需要对整个装置的结构进行简单的了解，对于这类的节能型牲畜饮水装置首先从水管接口5向蓄水池1中注入水，水通过出水口6进入到饮水池9中，由于连通器的原理饮水池9中水面高度保持一致，通过第二旋转轴12的旋转打开盖体11，将盖体11旋转至回收池13上，牲畜可以进行饮水，在牲畜饮水的时候水会从右侧溢出来，然后水通过围栏15之间的盖体11流入到回收池13中，这样很好的避免了水流到地面造成浪费，更加的节水，饮水池9中的水面下降导致浮球8与阀门7下降，这样蓄水池1中的水就会流入饮水池9中，这样保证了饮水池9中的水面的高度不会降低，在下雨天的时候蓄水池1可以对雨水进行收集，雨水对挡板3产生压力，弹簧2收缩，从而挡板3通过第一旋转轴4的旋转打开，雨水落入到蓄水池1中，对雨水进行充分的利用，更加的节能，在不下雨的时候挡板3由于弹簧2回弹而合上，对蓄水池1进行很好的密封，防止杂物落入蓄水池1中，滤网10可以防止牲畜嘴上的杂物落入饮水池9中，就这样完成整个节能型牲畜饮水装置的使用过程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
