技术领域
本实用新型涉及充电器技术领域,尤其涉及一种高度可调的手机充电器支架。
背景技术
随着智能机和各种APP的出现,手机的耗电速度越来越快,为了适应市场需求,手机的充电器也不断的改进,在日常的充电器使用过程中,有时候我们会碰到一个问题,电源插口很低(或很高)而且四周又没有可以用来支撑手机的物体的时候,手机的放置就成了一个难题,为了解决这个问题,我们提出了一种高度可调的手机充电器支架。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种高度可调的手机充电器支架。
为了实现上述目的,本实用新型采用了如下技术方案:
设计一种高度可调的手机充电器支架,包括充电器固定板、伸缩杆和支撑板,所述充电器固定板的两侧铰接有充电器夹板,所述充电器夹板与充电器固定板的连接处设有扭簧,所述伸缩杆为多节式伸缩杆,所述伸缩杆的底端铰接在充电器固定板上端面的中心处,所述伸缩杆的顶端固定在支撑板的下端面中心处,所述支撑板靠近墙面的一侧铰接有连接头,所述连接头上通过胶合固定有吸盘,在支撑板的另一侧上通过螺纹固定连接手机固定板,所述手机固定板的上端铰接有手机夹板,所述手机夹板与手机固定板的连接处设有扭簧,所述手机固定板的截面为L型,在手机固定板的横面下方设有梯形底座。
优选的,所述充电器夹板的内侧面上固定有橡胶防滑垫,两个充电器夹板的底端之间连接有弹性带,弹性带可以防止充电器脱落。
优选的,所述橡胶防滑垫的表面到充电器夹板的表面上设有多个散热通孔,方便充电器的散热。
优选的,所述手机夹板的内侧设有橡胶垫,在手机固定板的横面上方设有与手机夹板上相对应的橡胶垫,在橡胶垫的内侧设有放置槽。
本实用新型提出的一种高度可调的手机充电器支架,有益效果在于:本实用新型的使用方法简单,使用时,通过充电器夹板和弹性带将充电器固定在充电器固定板上,充电器固定板通过伸缩杆连接支撑板,支撑板通过吸盘可以固定在墙面上,伸缩杆可以对支撑板起到支撑保护作用,减小吸盘的负担,伸缩杆的长度可以进行调节,可以将手机固定板放置到人们方便取拿的高度。
附图说明

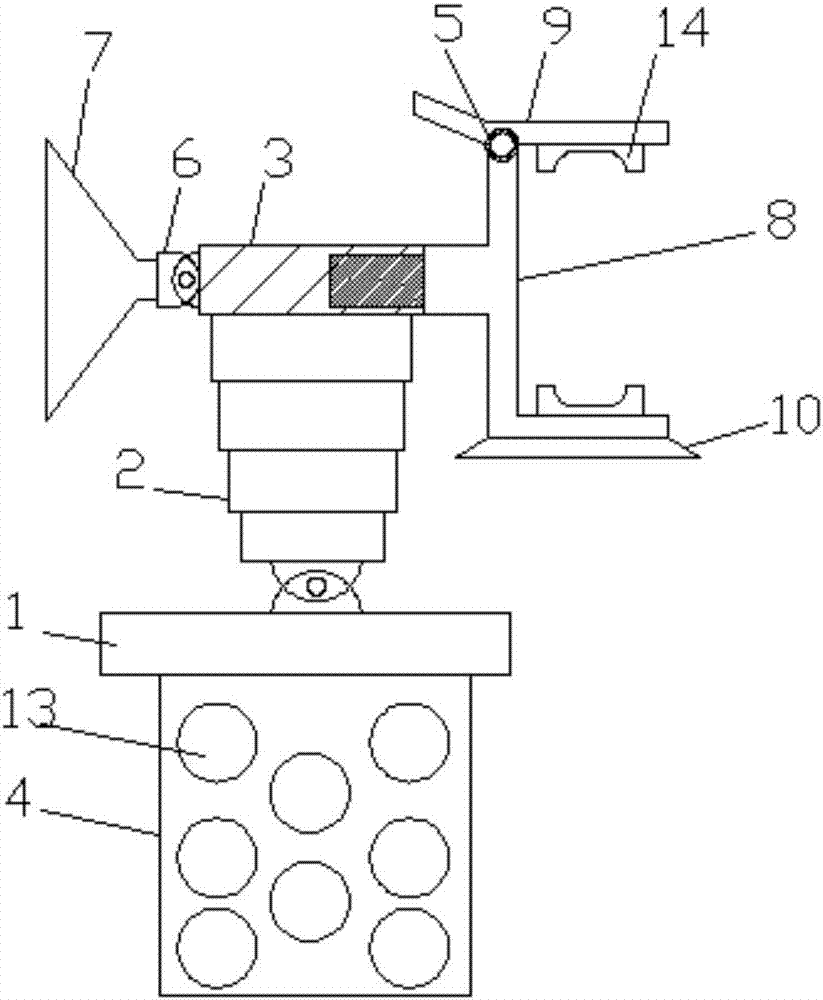

图1为本实用新型提出的一种高度可调的手机充电器支架的侧视结构示意图;
图2为本实用新型提出的一种高度可调的手机充电器支架的正视结构示意图;
图中:1-充电器固定板,2-伸缩杆,3-支撑板,4-充电器夹板,5-扭簧,6-连接头,7-吸盘,8-手机固定板,9-手机夹板,10-梯形底座,11-橡胶防滑垫,12-弹性带,13-散热通孔,14-橡胶垫。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-2,一种高度可调的手机充电器支架,包括充电器固定板1、伸缩杆2和手机固定板8,所述充电器固定板1的两侧铰接有充电器夹板4,所述充电器夹板4与充电器固定板1的连接处设有扭簧5,所述伸缩杆2为多节式伸缩杆2,所述伸缩杆2的底端铰接在充电器固定板1上端面的中心处,所述伸缩杆2的顶端固定在手机固定板8的下端面中心处,所述手机固定板8靠近墙面的一侧铰接有连接头6,所述连接头6上通过胶合固定有吸盘7,在手机固定板8的另一侧上通过螺纹固定连接手机固定板8,所述手机固定板8的上端铰接有手机夹板9,所述手机夹板9与手机固定板8的连接处设有扭簧5,所述手机固定板8的截面为L型,在手机固定板8的横面下方设有梯形底座10。
所述充电器夹板4的内侧面上固定有橡胶防滑垫11,两个充电器夹板4的底端之间连接有弹性带12,所述橡胶防滑垫11的表面到充电器夹板4的表面上设有多个散热通孔13,所述手机夹板9的内侧设有橡胶垫14,在手机固定板8的横面上方设有与手机夹板9上相对应的橡胶垫14,在橡胶垫14的内侧设有放置槽。
工作原理:使用时,通过充电器夹板4和弹性带12将充电器固定在充电器固定板1上,充电器固定板1通过伸缩杆2连接支撑板3,支撑板3通过吸盘7可以固定在墙面上,伸缩杆2可以对支撑板3起到支撑保护作用,减小吸盘7的负担,伸缩杆2的长度可以进行调节,可以将手机固定板8放置到人们方便取拿的高度。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
