一种防止婴儿外爬的弹性防护架

技术领域

本实用新型涉及婴儿防护架技术领域，具体的，涉及一种防止外爬的防护架。

背景技术

婴儿防护架是用橡胶或塑料制成的安全围栏，通过安全围栏可以限制其婴儿的活动范围，让其在无人看管的时候不会四处乱走动，减轻了妈妈们的工作量，让其不用一直花费心思的将其看管起来，也解放了妈妈们的双手，但是现有的婴儿防护架因为其防护高度的问题很容易被婴儿给攀爬出去，导致其发生一些不必要的麻烦，同时一些防护架因为其本身材质过硬导致其婴儿在发生碰撞的时候可能会受伤，因此需要在现有的基础上进行创新，提供一种防止婴儿外爬的弹性防护架。

实用新型内容

本实用新型旨在于解决因为其防护高度有限导致其婴儿外爬，因为材质过硬会导致其婴儿受伤技术问题，提供一种防止婴儿外爬的弹性防护架，该装置通过在拉扯防护架的时候让其伸缩板向上下进行伸展，来对其防护架的高度进行调整，并设海绵层防止碰撞，实用性较强，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种防止婴儿外爬的弹性防护架，包括防护板，所述防护板的前端嵌入设置有防护架；

所述防护架包括海绵层、伸缩板、滑轨、固定轴和连接槽，所述海绵层通过胶水固定连接有海绵层，所述伸缩板通过螺栓固定连接在防护架的底端，所述滑轨通过螺钉设置在伸缩板的前端左右两侧，所述固定轴嵌入设置在伸缩板的前端底端，所述连接槽开口设置在伸缩板的前端。

进一步的优选方案：所述海绵层的厚度为1.3cm，且覆盖整个防护架的外壁。

进一步的优选方案：所述伸缩板为三个的导板重叠。

进一步的优选方案：所述伸缩板的三个导板的面积和厚度一致。

进一步的优选方案：所述伸缩板均通过滑轨活动连接。

进一步的优选方案：所述固定轴的长度与两个伸缩板的厚度一致。

进一步的优选方案：所述连接槽的直径与固定轴的直径一致。

本实用新型提供了一种防止婴儿外爬的弹性防护架，具有以下有益效果：

（1）该种防止婴儿外爬的弹性防护架设置有海绵层，通过防护架外壁的海绵层能够增加其柔软度，让其具有一定的弹性，让其婴儿在发生碰撞的时候不会轻易的受伤。

（2）在其防护架上设有伸缩板，通过在拉扯防护架的时候让其伸缩板向上下进行伸展，来对其防护架的高度进行调整，而伸缩板之间的升降时通过滑轨来进行滑动和升降的，让其防护的高度得到了升高，到升降到一定的高度的时候通过将固定轴嵌入在两个伸缩板上的连接槽上，然后对其升降的高度进行固定，让其不会自行的滑动。

综上，该种防止婴儿外爬的弹性防护架具有广泛的实用性，以解决上述背景技术中提出的现有的婴儿防护架因为高度的问题让婴儿爬出，因为其防护架的材质问题容易让其婴儿受伤，实用性较差的问题，有较高的推广价值。

附图说明

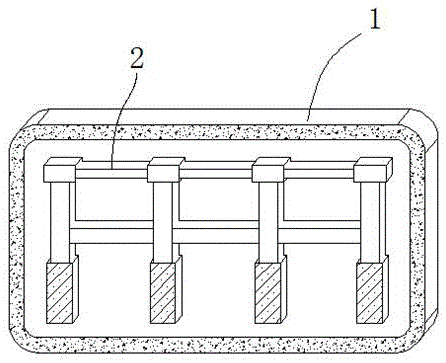

图1为本实用新型的整体结构示意图。

图2为本实用新型防护架的结构示意图。

图3为本实用新型图2A处的放大示意图。

图1-3中：防护板1、防护架2、海绵层201、伸缩板202、滑轨203、固定轴204、连接槽205。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的海绵层201、伸缩板202、滑轨203、固定轴204和连接槽205均可以通过市场购买或私人订制所得。

实施例一：

请参阅图1至3，本实用新型实施例中，一种防止婴儿外爬的弹性防护架，包括防护板1，防护板1的前端嵌入设置有防护架2；防护架2包括海绵层201、伸缩板202、滑轨203、固定轴204和连接槽205，海绵层201通过胶水固定连接有海绵层201，伸缩板202通过螺栓固定连接在防护架2的底端，滑轨203通过螺钉设置在伸缩板202的前端左右两侧，固定轴204嵌入设置在伸缩板202的前端底端，连接槽205开口设置在伸缩板202的前端。

本实施例提供的防止婴儿外爬的弹性防护架，能够提高其防护板1的防护高度，让其婴儿不会轻易的外爬。

实施例二：

本实用新型提供的一种防止婴儿外爬的弹性防护架，其中，海绵层201的厚度为1.3cm，且覆盖整个防护架2的外壁，通过海绵层201增加其防护架2外壁的柔软度，让其婴儿在发生碰撞的时候不会受伤，伸缩板202为三个的导板重叠，伸缩板202的三个导板的面积和厚度一致，伸缩板202均通过滑轨203活动连接，通过伸缩板202的伸缩能够自由的调整防护架2的上升和下降，让其防护高度能够得到调整，固定轴204的长度与两个伸缩板202的厚度一致，通过固定轴204能够让其伸缩板202的升降高度进行固定，让其不会自行的滑动，连接槽205的直径与固定轴204的直径一致，通过连接槽205能够让其固定轴204与其契合一起，实现升降高度的固定。

本实施例提供的防止婴儿外爬的弹性防护架，能够通过伸缩板202的升降来对防护架2进行升高和下降，来让其防护板1的防护高度进行灵活的调整。

实施例三：

在使用本实用新型一种防止婴儿外爬的弹性防护架时，首先通过将防护板1固定在婴儿床上或者活动范围上，然后通过拉扯防护架2来让伸缩板202展开来，然后对其高度进行提高，在提高到一定的高度的时候通过将固定轴204从一个连接槽205贯穿到另一个伸缩板202的连接槽205上，来对升降高度进行固定，让其不会自行的滑动升降。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
