技术领域
本实用新型涉及窗帘配件技术领域，具体为一种挂钩加固结构。
背景技术
罗马杆固定支架为一种用于安装窗帘杆的窗帘配件，大多架设在建筑物对应窗户内壁处，并支撑住罗马杆，起到支撑窗帘打开遮盖作用。现有的罗马杆固定支架多为半环状或圆环状，使得罗马杆的安装与固定有较大的不便，具有以下弊端：
1、半环状固定支架由于只包裹罗马杆表面半圈，固定力度不够，使得在日常拉开关闭窗帘时对罗马杆会有较大的作用力，导致罗马杆不够稳固容易掉落。
2、圆环状固定支架由于可安装活动范围有限，需要将罗马杆两端套入其中，但一般罗马杆两端为美观一般安装或雕刻有装饰物，使得罗马杆难以进行套装。
实用新型内容
本实用新型的旨在于解决现有挂钩加固结构对罗马杆的加固不够稳定，难以进行安装的技术问题，提供一种罗马杆挂钩加固结构，该装置中通过设置环扣上盖和防滑层部件，通过将环扣上盖与环扣下盖的扣装使得罗马杆得到全方位套装固定，内部防滑层避免在拉动窗帘的过程中罗马杆左右晃动，能够提高稳定效果，具有广泛的实用性，以解决上述背景技术中提出的现有挂钩加固结构对罗马杆的加固不够稳定，难以进行安装的问题。
为实现上述目的，本实用新型提供如下技术方案：一种罗马杆挂钩加固结构，包括安装底座、环扣结构和卡扣结构，环扣结构焊接于安装底座前端，卡扣结构嵌入于环扣结构一侧；
安装底座表面贯穿边缘处有通孔，且通孔围绕安装底座周围处设置，设于安装底座从上至下依次焊接有上置板和下撑板；
环扣结构包括环扣上盖、支撑块、合页轴、环扣下盖和防滑层，环扣下盖贯穿焊接于上置板表面，合页轴固定于环扣下盖一侧，并钉接于环扣上盖，支撑块焊接于环扣下盖和环扣上盖底部并连接于下撑板，防滑层粘接于环扣下盖和环扣上盖内侧；
卡扣结构包括扣槽、卡钩、滑动槽、按压扭、滑动座和弹簧，扣槽嵌入于环扣上盖外侧延伸处底部，滑动槽嵌入扣槽底部上置板表面，滑动座内置于滑动槽内部，卡钩固定于滑动座顶部，弹簧内置于滑动座中间处，按压扭贯穿于上置板边缘外侧且固定连接于滑动座外侧。
作为本实用新型进一步的方案：所述上置板设置有两个或两个以上环扣。
作为本实用新型进一步的方案：所述防滑层表面为凹凸状横条纹。
作为本实用新型进一步的方案：所述防滑层为硅胶或橡胶材质支撑的防滑层。
作为本实用新型进一步的方案：所述扣槽内部槽体呈“十字架”状，且槽体中部较宽。
作为本实用新型进一步的方案：所述按压扭对称贯穿于滑动槽两端，且两端均固定于滑动座。
本实用新型的有益效果为：
(1)通过在本实用新型中设置环扣上盖使得罗马杆可以被全面包裹固定，避免了只有一半包裹固定力度不够的问题，稳定支撑力加强。
(2)该种罗马杆挂钩加固结构的优点在于，设置有防滑层可以对罗马杆产生摩擦阻碍力，在日常拉动窗帘时可以防止罗马杆的滑动。
(3)该种罗马杆挂钩加固结构设置有弹簧，挤压弹簧两端使得环扣方便开关闭合，使得罗马杆的固定安装更加便捷灵活。
综上，该种罗马杆挂钩加固结构稳定固定效果好，可以增加加固效果，有很高的推广价值。
附图说明

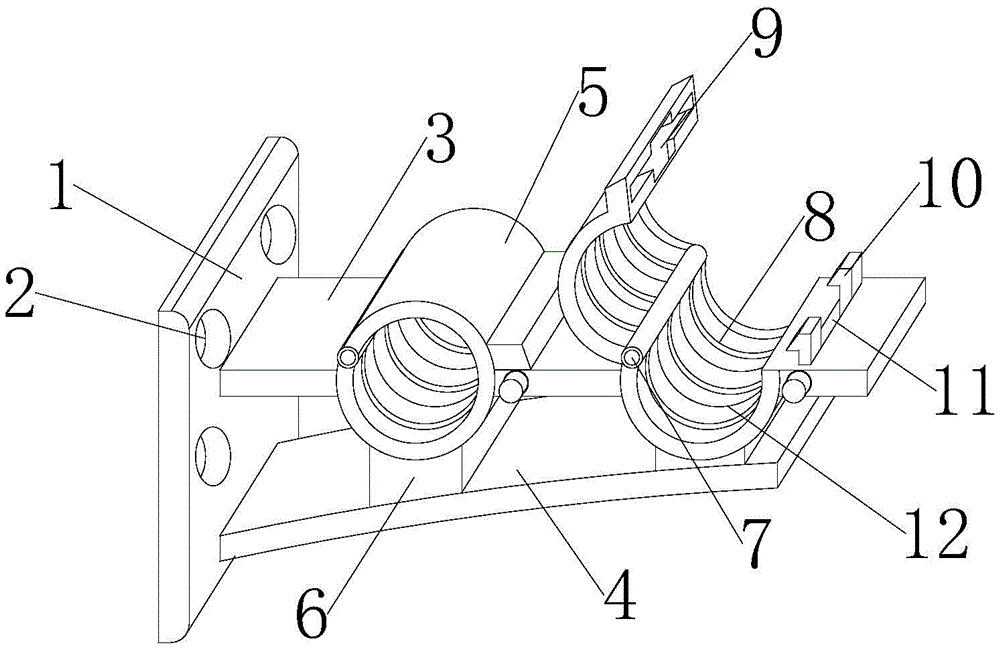

图1为本实用新型的整体结构示意图。
图2为本实用新型的滑动槽内部结构示意图。
图1-2中：1-安装底座，2-通孔，3-上置板，4-下撑板，5-环扣上盖，6-支撑块，7-合页轴，8-环扣下盖，9-扣槽，10-卡钩，11-滑动槽，12-防滑层，13-按压钮，14-滑动座，15-弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中使用的安装底座1、通孔2、合页轴7、弹簧15均可以通过市场购买或私人订制所得。
请参阅图1～2，本实用新型实施例中，一种罗马杆挂钩加固结构，包括安装底座1、环扣结构和卡扣结构，环扣结构焊接于安装底座1前端，卡扣结构嵌入于环扣结构一侧；
安装底座1表面贯穿边缘处有通孔2，且通孔2围绕安装底座1周围处设置，设于安装底座1从上至下依次焊接有上置板3和下撑板4，上置板3设置有两个或两个以上环扣；
环扣结构包括环扣上盖5、支撑块6、合页轴7、环扣下盖8和防滑层12，防滑层12表面为凹凸状横条纹，防滑层12为硅胶或橡胶材质支撑的防滑层12，防滑层12可以对罗马杆产生摩擦阻碍力，在日常拉动窗帘时可以防止罗马杆的滑动，环扣下盖8贯穿焊接于上置板3表面，合页轴7固定于环扣下盖8一侧，并钉接于环扣上盖5，环扣上盖5使得罗马杆可以被全面包裹固定，避免了只有一半包裹固定力度不够的问题，稳定支撑力加强，支撑块6焊接于环扣下盖8和环扣上盖5底部并连接于下撑板4，防滑层12粘接于环扣下盖8和环扣上盖5内侧；
卡扣结构包括扣槽9、卡钩10、滑动槽11、按压扭13、滑动座14和弹簧15，扣槽9嵌入于环扣上盖5外侧延伸处底部，扣槽9内部槽体呈“十字架”状，且槽体中部较宽，滑动槽11嵌入扣槽9底部上置板3表面，滑动座14内置于滑动槽11内部，卡钩10固定于滑动座14顶部，弹簧15内置于滑动座14中间处，挤压弹簧15两端使得环扣方便开关闭合，使得罗马杆的固定安装更加便捷灵活，按压扭13贯穿于上置板3边缘外侧且固定连接于滑动座14外侧，按压扭13对称贯穿于滑动槽11两端，且两端均固定于滑动座。
在使用本实用新型一种罗马杆挂钩加固结构时，首先，膨胀螺丝贯穿通孔2将安装底座1固定于墙体，将罗马杆放入环扣下盖8，再把环扣上盖5盖上，卡钩10嵌入扣槽9内，使得环扣上盖5不会松动，按下按压扭13挤压弹簧15，使得扣槽9脱离卡钩可以打开环扣上盖5，罗马杆被固定于环扣内，防滑层12的摩擦使得罗马杆不易左右滑动，再通过下撑板4对上置板3的支撑作用，使得上置板4稳定加固。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
