技术领域
本实用新型涉及窗帘领域，具体为一种延长加固结构。
背景技术
窗帘是由布、麻、纱、铝片、木片、金属材料等制作的，具有遮阳隔热和调节室内光线的功能。
目前市场中在进行安装罗马杆时，经常由于测量的不够精确以及裁剪的问题，导致了在安装时出现长度不够的情况，在连接时缺失的长度时，大部分采用加装支撑架和套接的结构，但是安装支撑架影响了窗帘的移动距离，使用套接结构容易产生空隙且固定不牢固，在拉扯窗帘时，容易将两节的罗马杆脱离，为此，本实用新型提供了一种罗马杆延长加固结构。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种罗马杆延长加固结构，解决了上述提到的目前市场中大部分的延长加固结构，影响窗帘的移动距离和稳固性不高的问题，本实用新型通过设置有衔接套部件与罗马杆保持一致的大小，使得在使用窗帘时不会出现卡顿，并且通过固定卡板将两节罗马杆进行对接，配合固定接板端部的固定珠和稳固卡板牢固的与罗马杆内腔进行卡接，从而避免了在使用的过程中窗帘的连接处将衔接套抽出。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种罗马杆延长加固结构，包括罗马杆、支撑架和衔接套，支撑架的中部贯穿有罗马杆，罗马杆的一端套接有衔接套；
衔接套的两侧均镶嵌有固定接板，固定接板靠近衔接套一侧的中部旋转连接有旋转轴，固定接板远离衔接套一端的内腔镶嵌有支撑杆，支撑杆的内腔中部镶嵌有弹簧，弹簧的两端均焊接有衔接桩，衔接桩的另一端焊接有固定珠，固定珠的顶部焊接有稳固卡板。
优选的，所述罗马杆的内部为中空状，罗马杆和支撑架配套使用。
优选的，所述固定接板的中轴线上内嵌有凹槽，且凹槽的底部旋转连接有旋转轴。
优选的，所述支撑杆纵向镶嵌在固定接板的内部，且支撑杆的中部为分段嵌套的方式。
优选的，所述弹簧采用复位弹簧或回力弹簧。
优选的，所述衔接桩呈“圆柱”状，滑动连接在支撑杆的内腔。
优选的，所述固定珠呈“半球”状，且固定珠的顶部五分之一切平。
优选的，所述稳固卡板呈“三角”状，且稳固卡板与罗马杆配套使用。
本实用新型的有益效果为：
本实用新型与现有技术的对接的结构相比，在稳定性高于世面上的连接结构，本实用新型通过设置有衔接套部件与罗马杆保持一致的大小，使得在使用窗帘时不会出现卡顿，并且通过固定卡板将两节罗马杆进行对接，配合固定接板端部的固定珠和稳固卡板牢固的与罗马杆内腔进行卡接，从而避免了在使用的过程中窗帘的连接处将衔接套抽出。
附图说明

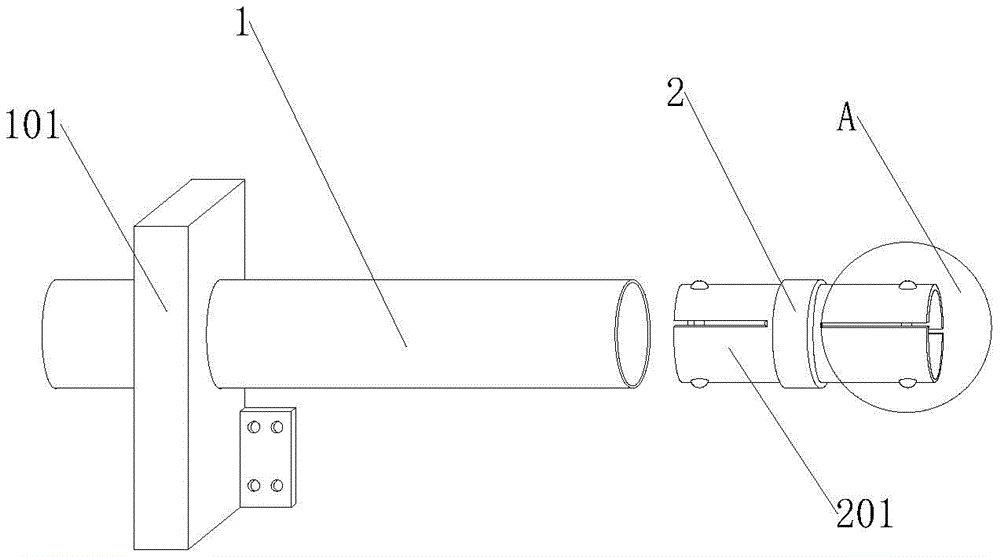

图1为本实用新型装置本体的整体结构示意图。
图2为本实用新型的图1中A处结构示意图。
图3为本实用新型的固定接板侧边示意图。
图1-3中：1罗马杆、101支撑架、2衔接套、201固定接板、202旋转轴、203固定珠、204稳固卡板、205弹簧、206支撑杆、207衔接栓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中使用的罗马杆1、支撑架101、旋转轴202、弹簧205，均可以通过市场购买或私人订制所得。
本实用新型实施例提供一种罗马杆延长加固结构，如图1-3所示，包括罗马杆1、支撑架101和衔接套2，支撑架101的中部贯穿有罗马杆1，罗马杆1的内部为中空状，罗马杆1和支撑架101配套使用，罗马杆1的一端套接有衔接套2；
衔接套2的两侧均镶嵌有固定接板201，固定接板201靠近衔接套2一侧的中部旋转连接有旋转轴202，固定接板201的中轴线上内嵌有凹槽，且凹槽的底部旋转连接有旋转轴202，固定接板201远离衔接套2一端的内腔镶嵌有支撑杆206，支撑杆206纵向镶嵌在固定接板201的内部，且支撑杆206的中部为分段嵌套的方式，支撑杆206的内腔中部镶嵌有弹簧205，弹簧205采用复位弹簧205或回力弹簧205，弹簧205的两端均焊接有衔接桩207，衔接桩207呈“圆柱”状，滑动连接在支撑杆206的内腔，衔接桩207的另一端焊接有固定珠203，固定珠203呈“半球”状，且固定珠203的顶部五分之一切平，固定珠203的顶部焊接有稳固卡板204，稳固卡板204呈“三角”状，且稳固卡板204与罗马杆1配套使用。
具体原理：在使用该种罗马杆延长加固结构时，首先将该种装置的支撑架101与墙体适当的高度进行固定，同时将罗马杆1穿过支撑架101，当罗马杆1的长度与预定的长度不符需要进行加装时，将衔接套2安装在罗马杆1的端部，安装时将固定接板201向内按压，固定接板201通过旋转轴202向内旋转，并且向内挤压时，内部的弹簧205同时向内进行活动，固定珠203向内进行移动与弹簧205压缩的长度相同，然后将固定接板201向罗马杆1端部的孔洞移动，当衔接套2与罗马杆1平齐时，内部的弹簧205恢复到原位将衔接栓207向上顶起将固定珠203上的稳固卡板204与罗马杆1紧密的连接在一起。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
