技术领域
本实用属于马蹄修剪技术领域，更具体地说，特别涉及一种马蹄支撑架。
背景技术
马这种动物需要每隔几个星期修剪一次马蹄，如果没有及时修剪马蹄会导致它的关节受损，甚至产生更加严重的后果，在马蹄进行修剪时，通常是通过工作人员直接将马蹄通过自身双腿固定，不仅不能对马蹄进行有效固定，还容易使工作人员自身产生疲劳，并且在马蹄修剪的同时马蹄受力仍然会进行移动，导致修剪不便，由于在进行马蹄修剪时，需要通过修剪工具逐次对马蹄进行刮剪，在马蹄进行多次反复修剪时，马蹄长期被束缚容易使马蹄易产生疲劳，导致修剪过程不便，然后在进行马蹄修剪时，需要通过不同的工具进行修剪，导致工具拿取和寻找不便，降低了修剪效率，实用性较差。
于是，实用人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种马蹄修剪用支撑架，以期达到更具有更加实用价值性的目的。
实用新型内容
一种马蹄修剪用支撑架，以解决现有的应用于上述场合的在马蹄修剪的同时马蹄受力仍然会进行移动，导致修剪不便，由于在进行马蹄修剪时，需要通过修剪工具逐次对马蹄进行刮剪，在马蹄进行多次反复修剪时，马蹄长期被束缚容易使马蹄易产生疲劳，导致修剪过程不便，然后在进行马蹄修剪时，需要通过不同的工具进行修剪，导致工具拿取和寻找不便，降低了修剪效率，实用性较差的问题。
一种马蹄修剪用支撑架，包括底盘、支撑柱、加强板、连接柱、限位板、活动套、磁块、凸起、支撑架、固定块、第一通孔、第二通孔、柔性带、按摩块、套盒、滑槽、活动块、滑块、弹簧和连接绳；所述底盘的顶部固定连接有支撑柱，所述支撑柱的底部与底盘的顶部之间固定连接有加强板，所述支撑柱的顶部固定连接有连接柱，所述支撑柱的中间位置环绕有限位板，所述两块限位板之间活动连接有活动套，所述活动套的表面固定连接有磁块，且磁块的端面固定连接有凸起，所述连接柱的顶部固定连接有支撑架，所述支撑架的顶部两侧均固定连接有固定块，所述固定块的顶部和靠近支撑架的内侧贯穿有第一通孔，所述固定块的底部贯穿有第二通孔，所述固定块通过第一通孔贯穿连接有柔性带，所述柔性带的底部固定连接有按摩块，所述支撑架的内侧底部固定连接有套盒，且套盒的两侧均开设有滑槽，所述套盒的顶部活动连接有活动块，且活动块的两侧均固定连接有滑块，所述活动块的底部与套盒的内侧底部之间固定连接有弹簧，所述滑块通过第二通孔与柔性带之间固定连接有连接绳。
进一步，所述活动套与支撑柱转动连接，所述磁块呈圆盘状，所述磁块共设置有4块。
进一步，所述凸起呈半圆状，且凸起在磁块的端面上均匀分布。
进一步，所述活动块与柔性带通过螺钉固定连接，所述柔性带呈椭圆状。
进一步，所述活动块与柔性带接触的区域均匀分布有按摩块，所述按摩块呈圆弧状。
进一步，所述活动块与套盒滑动连接，所述活动块与弹簧弹性连接。
进一步，所述滑块与滑槽滑动连接，且滑块与连接绳为内嵌连接。
进一步，所述第一通孔的横截面呈圆弧状，所述第二通孔的横截面呈矩形状，所述第一通孔与第二通孔相贯通。
进一步，所述固定块共设置有2块，且呈对立设置，所述支撑架的横截面呈等腰梯形状。
与现有技术相比，本实用具有如下有益效果：
（1）该种马蹄修剪用支撑架通过手动转动活动套拿取所需的修剪工具，转动方便，解决了需要通过人体自身移动拿取修剪工具的缺点，提高了修剪效率，并且通过凸起呈半圆状能够使修剪工具与磁块为点接触，减小修剪工具与磁块的接触面积，从而在便于固定修剪工具的情况下还能便于使用者快速拿取修剪工具，实用性较强。
（2）该种马蹄修剪用支撑架在人工对马蹄修剪施力时，马蹄与柔性带的接触位置受力，从而使马蹄对活动块产生向下的力，并且活动块受力通过滑块在套盒两侧的滑槽内滑动，同时活动块在套盒内压缩弹簧，并且滑块在向下运动的同时会带动连接绳向下运动，从而使连接绳带动柔性带在第二通孔内向下滑动，使柔性带进行收紧，从而对马蹄进行固定，操作简单，固定方便。
（3）该种马蹄修剪用支撑架在未修剪时，弹簧复位推动活动块向上运动，从而使滑块带动连接绳向上运动，对马蹄局部进行疏松，减小马蹄因局部受力引起的损伤，操作简单，不仅能够对马蹄进行固定，还能在上次修剪马蹄后对马蹄局部进行疏松，便于下次马蹄的修剪。
（4）该种马蹄修剪用支撑架通过第一通孔的横截面呈圆弧状，第二通孔的横截面呈矩形状，第一通孔与第二通孔相贯通能够使柔性带与连接绳进行连接，从而实现柔性带的收紧与疏松，结构简单，便于操作。
附图说明

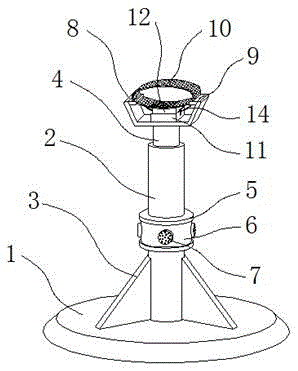

图1是本实用的整体结构示意图。
图2是本实用的固定装置放大结构示意图。
图3是本实用图2的剖面结构示意图。
图4是本实用的固定块剖面放大结构示意图。
图5是本实用图2中A处放大结构示意图。
图6是本实用的活动套放大结构示意图。
图7是本实用图6中B处放大结构示意图。
图中，部件名称与附图编号的对应关系为：
1-底盘，2-支撑柱，3-加强板，4-连接柱，5-限位板，6-活动套，7-磁块，701-凸起，8-支撑架，9-固定块，901-第一通孔，902-第二通孔，10-柔性带，1001-按摩块，11-套盒，1101-滑槽，12-活动块，1201-滑块，13-弹簧，14-连接绳。
具体实施方式
如附图1至附图7所示：
一种马蹄修剪用支撑架，包括有：底盘1、支撑柱2、加强板3、连接柱4、限位板5、活动套6、磁块7、凸起701、支撑架8、固定块9、第一通孔901、第二通孔902、柔性带10、按摩块1001、套盒11、滑槽1101、活动块12、滑块1201、弹簧13和连接绳14；底盘1的顶部固定连接有支撑柱2，支撑柱2的底部与底盘1的顶部之间固定连接有加强板3，支撑柱2的顶部固定连接有连接柱4，支撑柱2的中间位置环绕有限位板5，两块限位板5之间活动连接有活动套6，活动套6的表面固定连接有磁块7，且磁块7的端面固定连接有凸起701，连接柱4的顶部固定连接有支撑架8，支撑架8的顶部两侧均固定连接有固定块9，固定块9的顶部和靠近支撑架8的内侧贯穿有第一通孔901，固定块9的底部贯穿有第二通孔902，固定块9通过第一通孔901贯穿连接有柔性带10，柔性带10的底部固定连接有按摩块1001，支撑架8的内侧底部固定连接有套盒11，且套盒11的两侧均开设有滑槽1101，套盒11的顶部活动连接有活动块12，且活动块12的两侧均固定连接有滑块1201，活动块12的底部与套盒11的内侧底部之间固定连接有弹簧13，滑块1201通过第二通孔902与柔性带10之间固定连接有连接绳14。
其中，通过手动转动活动套6拿取所需的修剪工具，转动方便，解决了需要通过人体自身移动拿取修剪工具的缺点，提高了修剪效率，并且通过凸起701呈半圆状能够使修剪工具与磁块7为点接触，减小修剪工具与磁块7的接触面积，从而在便于固定修剪工具的情况下还能便于使用者快速拿取修剪工具，实用性较强。
其中，在人工对马蹄修剪施力时，马蹄与柔性带10的接触位置受力，从而使马蹄对活动块12产生向下的力，并且活动块12受力通过滑块1201在套盒11两侧的滑槽1101内滑动，同时活动块12在套盒11内压缩弹簧13，并且滑块1201在向下运动的同时会带动连接绳14向下运动，从而使连接绳14带动柔性带10在第二通孔902内向下滑动，使柔性带10进行收紧，从而对马蹄进行固定，操作简单，固定方便。
其中，在未修剪时，弹簧13复位推动活动块12向上运动，从而使滑块1201带动连接绳14向上运动，对马蹄局部进行疏松，减小马蹄因局部受力引起的损伤，操作简单，不仅能够对马蹄进行固定，还能在上次修剪马蹄后对马蹄局部进行疏松，便于下次马蹄的修剪。
其中，通过第一通孔901的横截面呈圆弧状，第二通孔902的横截面呈矩形状，第一通孔901与第二通孔902相贯通能够使柔性带10与连接绳14进行连接，从而实现柔性带10的收紧与疏松，结构简单，便于操作。
使用时：先将底盘1放置在指定位置，同时将修剪工具通过磁块7吸附在活动套6上，再将马蹄放置在柔性带10内，在进行马蹄修剪时，使用者将双脚踩在底盘1上，通过自身重量对底盘1进行固定，在人工对马蹄修剪施力时，马蹄与柔性带10的接触位置受力，从而使马蹄对活动块12产生向下的力，并且活动块12受力通过滑块1201在套盒11两侧的滑槽1101内滑动，同时活动块12在套盒11内压缩弹簧13，并且滑块1201在向下运动的同时会带动连接绳14向下运动，从而使连接绳14带动柔性带10在第二通孔902内向下滑动，使柔性带10进行收紧，从而对马蹄进行固定，并且通过按摩块1001能够对马蹄与活动块12的接触处进行按摩，减小马蹄的局部受力疲劳，然后再通过手动转动活动套6拿取所需的修剪工具，转动方便，解决了需要通过人体自身移动拿取修剪工具的缺点，提高了修剪效率，在未修剪时，弹簧13复位推动活动块12向上运动，从而使滑块1201带动连接绳14向上运动，对马蹄局部进行疏松，减小马蹄因局部受力引起的损伤，操作简单，不仅能够对马蹄进行固定，还能在上次修剪马蹄后对马蹄局部进行疏松，便于下次马蹄的修剪。
