技术领域
本实用新型涉及盆栽技术领域，尤其涉及一种可实现水土交融的花盆。
背景技术
盆栽广泛应用于园艺种植领域，其中，花盆是一种辅助花草生长重要工具。
现有技术中，有众多研究和探讨花盆的期刊、专利和文献资料，其中有一篇专利号为CN201510603280.X的专利案公开了一种水泥花盆的制作工艺，该中花盆工艺包括合模、涂脱模剂、制作A半模、加玻璃纤维和钢丝网、布置吊钩、制作半模B、风干和脱模等步骤。与传统的水泥花盆相比，采用本实用新型的工艺制作的混凝土花盆强度至少提升40％，重量减少30％以上，不仅降低了水泥花盆的重量，便于运输或搬运，且还增加了强度，避免花盆产生裂纹或破碎。
再如申请号为：CN201610728210.1的中国实用新型专利中，提供了一种双层花盆，该种花盆包括外层花盆和内层花盆，外层花盆底部以底部圆心为中心设有圆形凸台，内层花盆放置在圆形凸台上，圆形凸台的周壁上设有通孔，外层花盆和内层花盆之间形成空腔，内层花盆底部有内陷凹槽，所述内层花盆分为左半花盆和右半花盆，左半花盆和右半花盆通过铆钉扣相连接。本实用新型所述的双层花盆，将内层花盆分为可分开的两部分，在移植植物的时候，只需将内层花盆两部分之间分开，就可以将泥土和植物分离开花盆；设置两层花盆，内层花盆设置底部圆孔，将多余的水流入外层花盆与内层花盆之间，避免弄脏地面或窗台；内层花盆顶部向外延伸的两个把手方便将内层花盆端离开外层花盆。
基于上述检索发现，上述实用新型专利在使用时均存在：
1.花盆结构设计单一，在实际使用时对花卉只具备单一的种植、培育功能，而无法起到对花卉进行自动输水和循环使用水资源的作用。
2.实用性有限，在实际培育时需要大量人力的投入，这在一定程度上限制了花卉的生长。
于是，实用新型人有鉴于此，秉持多年对该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种可实现水土交融的花盆，以期达到更具有实用价值的目的。
实用新型内容
本实用新型的目的在于提供一种可实现水土交融的花盆，以解决上述背景技术中提出的无法起到对花卉进行自动输水和循环使用水资源以及在实际培育时需要大量人力的投入，这在一定程度上限制了花卉的生长的问题。
本实用新型可实现水土交融的花盆的目的与功效，由以下具体技术手段所达成：
一种可实现水土交融的花盆，其中，该可实现水土交融的花盆包括有：
固定圈层、进水口、输水机构、细孔板、储水框、网格板、小型储水管、孔洞层、开口、盆体；
所述盆体位于固定圈层的下端，且盆体与固定圈层为一体化设置，所述进水口均位于固定圈层的上端表面，且进水口与固定圈层为贯穿设置，所述输水机构均位于固定圈层内侧的一端，且输水机构与固定圈层保持贯穿设置，所述细孔板固定设置在输水机构内部的一侧，所述储水框固定设置在细孔板的一端，所述网格板固定设置在储水框的一侧，且细孔板、储水框和网格板之间均为紧密相通连接，所述小型储水管位于盆体内部的底端，所述小型储水管的一侧均贯穿设有开口，所述孔洞层固定设置在小型储水管内部的上端。
优选的，所述固定圈层的内部与盆体保持相通连接。
优选的，所述小型储水管呈“长方形”状。
优选的，所述储水框为一侧均贯穿分布有小型细孔的储水框。
优选的，所述输水机构的一侧边缘均保持平行对正。
与现有结构相较之下，本实用新型具有如下优点：
1.本实用新型提供的一种可实现水土交融的花盆通过输水机构和小型储水管的设计使本设备结构设计稳定可靠，且通过细孔板、储水框、网格板和孔洞层可使本设备在吸收水资源的情况下实时的将水漫入到花盆的土壤中，以此可实现花盆中水土交融的作用，使其在实际种植时省时省力。
2.本实用新型提供的一种可实现水土交融的花盆通过整个输水机构可降低对人力投入的依赖，在此基础上保证了花卉的有效生长，避免了种植者因疏忽忘记浇水而对花卉生长造成影响。
附图说明

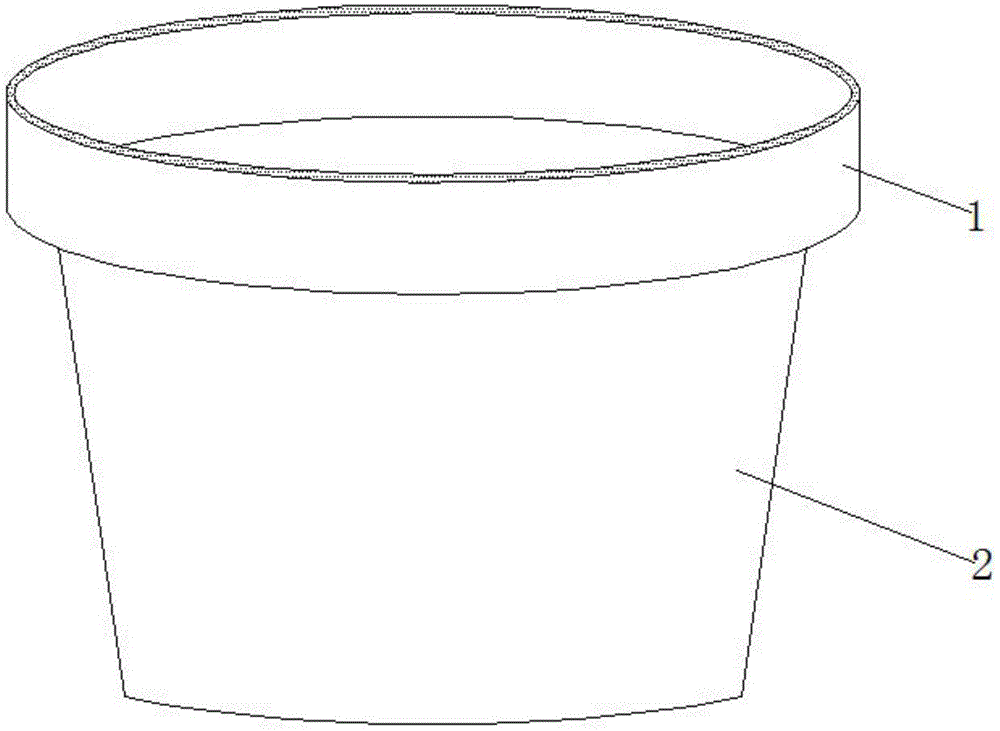

图1为本实用新型整体结构示意图。
图2为本实用新型进水口内部结构示意图。
图3为本实用新型输水机构内部结构示意图。
图4为本实用新型图2的A处局部结构放大示意图。
图5为本实用新型小型储水管结构剖面示意图。
图中：1-固定圈层；101-进水口；102-输水机构；1021-细孔板；1022-储水框；1023-网格板；103-小型储水管；1031-孔洞层；104-开口；2-盆体；
具体实施方式
下面，将详细说明本实用新型的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本实用新型，但应当理解该描述并非要把本实用新型限制于该示例性的实施例。相反，本实用新型将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本实用新型的精神和范围内。
参见图1至图5，一种可实现水土交融的花盆，包括有：
固定圈层1、进水口101、输水机构102、细孔板1021、储水框1022、网格板1023、小型储水管103、孔洞层1031、开口104、盆体2；
盆体2位于固定圈层1的下端，且盆体2与固定圈层1为一体化设置，进水口101均位于固定圈层1的上端表面，且进水口101与固定圈层1为贯穿设置，输水机构102均位于固定圈层1内侧的一端，且输水机构102与固定圈层1保持贯穿设置，细孔板1021固定设置在输水机构102内部的一侧，储水框1022固定设置在细孔板1021的一端，网格板1023固定设置在储水框1022的一侧，且细孔板1021、储水框1022和网格板1023之间均为紧密相通连接，小型储水管103位于盆体2内部的底端，小型储水管103的一侧均贯穿设有开口104，孔洞层1031固定设置在小型储水管103内部的上端。
优选的，固定圈层1的内部与盆体2保持相通连接，通过固定圈层1的内部与盆体2保持相通连接保证了输水的有效性。
优选的，小型储水管103呈“长方形”状，通过小型储水管103可吸收并储存盆体2内的水资源。
优选的，储水框1022为一侧均贯穿分布有小型细孔的储水框1022，通过储水框1022可在盆体2的中端储存清水。
优选的，输水机构102的一侧边缘均保持平行对正，通过此特征可保证输水的均衡性。
本实施例的工作原理：
在使用本设备时，先检查本设备各部件之间连接的紧固性，随后往盆内倒入种植所需的泥土，并通过两个进水口101将清水从此处倒入，使水可漫入到盆体2内部，使盆体2内部的水缓慢的侵入到输水机构102和小型储水管103中，使输水机构102内的水可通过细孔板1021、储水框1022和网格板1023层层进入到泥土当中，以此实现对泥土的有序输水，可使泥土均衡的吸收水分，以促使花卉均匀的生长，可降低对人力投入的依赖，在此基础上保证了花卉的有效生长，避免了种植者因疏忽忘记浇水而对花卉生长造成影响。
综上所述，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
