技术领域
本实用新型属于生活用品技术领域，尤其涉及一种折叠杆。
背景技术
在人类的日常生活中，常用针线缝补衣服、钉扣子经常会出现换线或断线的现象而需要换线，或用于十字绣、不织布等手工艺制作，经常替换不同种类、颜色的线，不可避免有大量穿针引线的工作。
申请号为CN201611149654.6的中国实用新型专利提供了一种手动折叠式电缆交货盘，包括用于缠绕电缆的绕线筒体，在绕线筒体的两端分别设有侧支架，绕线筒体由若干根可折叠的折叠杆组成，折叠杆包括第一折叠杆和第二折叠杆，第一折叠杆的一端通过第一销轴铰接在第一连接件上，第一连接件设置在其中一个侧支架上，第一折叠杆的另一端通过第二销轴铰接在第二折叠杆的一端上，第二折叠杆的另一端通过第三销轴铰接在第二连接件上，第二连接件设置在另一个侧支架上，该手动折叠式电缆交货盘还包括能够带动若干根折叠杆进行折叠或打开的手动折叠装置。本实用新型操作人员通过手动转动旋转轴能够对空的交货盘进行快速折叠，能够减小空的交货盘所占用的空间，降低了空的交货盘的运输成本。
申请号为CN201610439748.0的中国实用新型专利公开了一种组装折叠杆，包括杆组件一、杆组件二、杆组件三、杆组件四以及杆组件五，杆组件一一端通过转动副五与上一个单元的杆组件五一端连接，杆组件一另一端通过转动副六与杆组件二一端连接，杆组件二另一端通过转动副七与杆组件三一端连接，杆组件三另一端通过转动副八与杆组件四一端连接，杆组件四另一端通过转动副九与杆组件五一端连接，杆组件五另一端通过转动副十与下一个单元的杆组件一一端连接。本实用新型所述组装折叠杆根据基本单元的数量多少，能够以多种方式组装，并能够折叠成多种形状，可以作为积木玩具，也可以应用于各类工具之中。
基于上述，本实用新型人发现，申请号为CN201611149654.6和申请号为CN201610439748.0的中国实用新型专利所提供的穿线器具有以下缺点：
(1)折叠杆一般是包括旋转支架和竖杆组成，虽然可以一定程度上实现折叠与打开使用的目的，然而其支撑力不够，中部没有相应的支撑杆，故而容易造成塌陷，影响正常的使用情况。
(2)现有的折叠撑架在折叠时没有锁止结构，造成主折叠杆与副折叠杆之间容易产生相对转动，进而影响折叠支撑的结构稳定性的问题。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种折叠杆，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种折叠杆，以解决现有折叠杆支撑力不够和易产生相对转动的问题。
本实用新型折叠杆的目的与功效，由以下具体技术手段所达成：
一种折叠杆，该折叠杆包括主折叠杆、第一转动齿轮、连杆、轴承、转轴、副折叠杆、第二转动齿轮、连接杆、凹槽和固定槽，所述主折叠杆一端通过螺栓固定安装有转轴，所述转轴一端转动连接有副折叠杆，所述主折叠杆内部转动连接有两个第一转动齿轮，所述副折叠杆内部转动连接有两个第二转动齿轮，所述两个第一转动齿轮与两个第二转动齿轮之间均通过螺栓固定安装有连杆，所述连杆中侧通过螺栓固定安装有轴承，所述上下两个轴承之间通过螺栓固定安装有连接杆，所述主折叠杆与副折叠杆内部均开口设置有凹槽，所述凹槽左右两侧均固定设置有固定槽。
进一步的，所述固定槽分别与两个第一转动齿轮和第二转动齿轮相互契合。
进一步的，所述连接杆顶端通过第一转动齿轮在主折叠杆上活动连接。
进一步的，所述连接杆底端通过第二转动齿轮在副折叠杆上活动连接。
进一步的，所述轴承通过第一转动齿轮在主折叠杆上活动连接。
进一步的，所述凹槽开口处宽度与连接杆截面宽度略小于一毫米，且凹槽与连接杆相互吻合。
与现有技术相比，本实用新型具有如下有益效果：
1.通过连接杆的设置，可有效的配合折叠使用，保证在折叠的同时当有效为主折叠杆和副折叠杆提供足够的支撑力，一定程度上提高了折叠床的使用稳定性，且利于收缩与携带，从而避免了现有技术的折叠杆一般是包括旋转支架和竖杆组成，虽然可以一定程度上实现折叠与打开使用的目的，然而其支撑力不够，中部没有相应的支撑杆，故而容易造成塌陷，影响正常的使用情况。
2.通过轴承的设置能同步打开主折叠杆与副折叠杆并能相互锁止，从而使主折叠杆、副折叠杆和连接杆共同构成稳定的三角支撑结构，使得该种折叠杆的活动端活动范围大，可见该种折叠支撑结构结构简单牢固，从而解决了现有的折叠撑架在折叠时没有锁止结构，造成主折叠杆与副折叠杆之间容易产生相对转动，进而影响折叠支撑的结构稳定性的问题。
附图说明

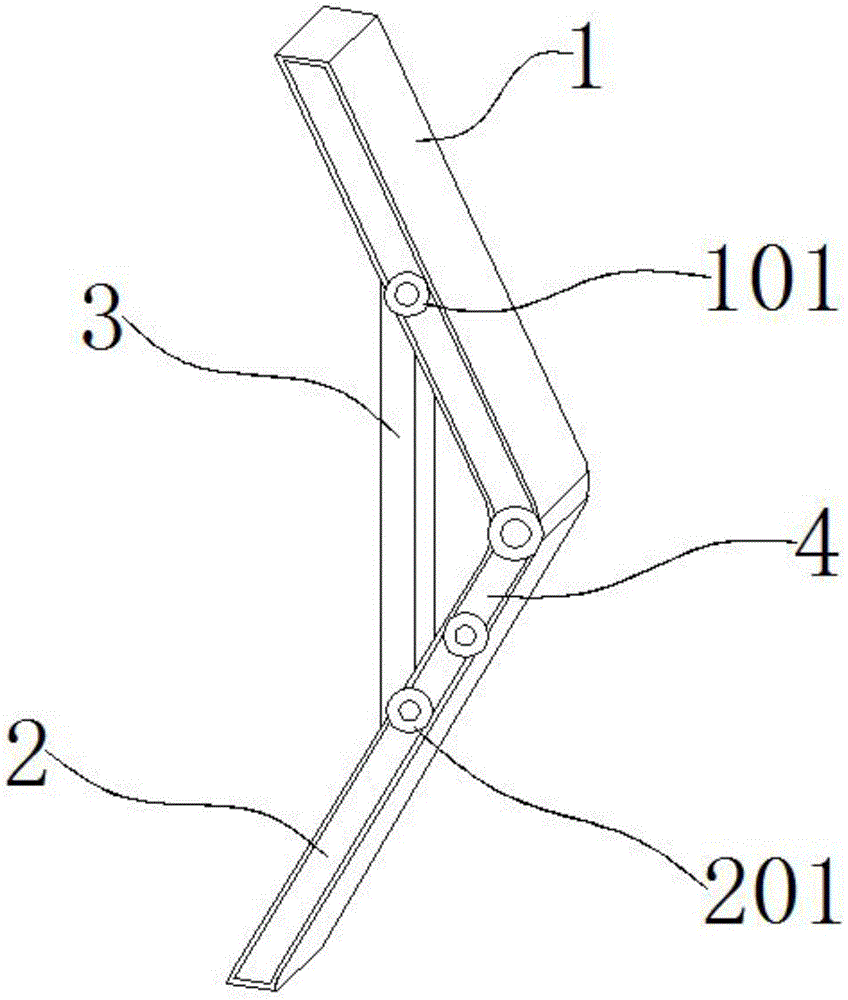

图1是本实用新型结构整体示意图；
图2是本实用新型结构剖面主视图；
图3是本实用新型结构图2的A处局部示意图；
图4是本实用新型结构的第一转动齿轮主视图。
图中：主折叠杆1、第一转动齿轮101、连杆1011、轴承1012、转轴102、副折叠杆2、第二转动齿轮201、连接杆3、凹槽4、固定槽401。
具体实施方式
以下结合附图对本实用新型做进一步描述：
实施例：
如附图1至附图4所示：
本实用新型提供一种折叠杆，该折叠杆包括主折叠杆1、第一转动齿轮101、连杆1011、轴承1012、转轴102、副折叠杆2、第二转动齿轮201、连接杆3、凹槽4和固定槽401，主折叠杆1一端通过螺栓固定安装有转轴102，转轴102一端转动连接有副折叠杆2，主折叠杆1内部转动连接有两个第一转动齿轮101，副折叠杆2内部转动连接有两个第二转动齿轮201，两个第一转动齿轮101与两个第二转动齿轮201之间均通过螺栓固定安装有连杆1011，连杆1011中侧通过螺栓固定安装有轴承1012，上下两个轴承1012之间通过螺栓固定安装有连接杆3，主折叠杆1与副折叠杆2内部均开口设置有凹槽4，凹槽4左右两侧均固定设置有固定槽401。
其中，固定槽401分别与两个第一转动齿轮101和第二转动齿轮201相互契合，通过固定槽401的设置增加了该种折叠杆工作的稳定性。
其中，连接杆3顶端通过第一转动齿轮101在主折叠杆1上活动连接，通过连接杆3的设置可有效的配合折叠使用，保证在折叠的同时当有效为主折叠杆1和副折叠杆2提供足够的支撑力，一定程度上提高了折叠床的使用稳定性，且利于收缩与携带。
其中，连接杆3底端通过第二转动齿轮201在副折叠杆2上活动连接。
其中，轴承1012通过第一转动齿轮101在主折叠杆1上活动连接，通过轴承1012的设置能同步打开主折叠杆1与副折叠杆2并能相互锁止，从而使主折叠杆1、副折叠杆2和连接杆3共同构成稳定的三角支撑结构。
其中，凹槽4开口处宽度与连接杆3截面宽度略小于一毫米，且凹槽4与连接杆3相互吻合，通过凹槽4与连接杆3相互吻合的设置使得该种折叠杆的活动端活动范围大。
本实施例的具体使用方式与作用：
首先通过连接杆3顶端通过第一转动齿轮101在主折叠杆1上活动连接，连接杆3底端通过第二转动齿轮201在副折叠杆2上活动连，然后通过连接杆3的设置可有效的配合折叠使用，保证在折叠的同时当有效为主折叠杆1和副折叠杆2提供足够的支撑力，一定程度上提高了折叠床的使用稳定性，且利于收缩与携带，在实际使用过程中，通过轴承1012的设置能同步打开主折叠杆1与副折叠杆2并能相互锁止，从而使主折叠杆1、副折叠杆2和连接杆3共同构成稳定的三角支撑结构，可见该种折叠支撑结构结构简单牢固，同时通过凹槽4与连接杆3相互吻合的设置增加了该种折叠杆工作的稳定性。
利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
