技术领域
本实用新型属于生活用品技术领域，尤其涉及一种缝衣针穿线器。
背景技术
在人类的日常生活中，常用针线缝补衣服、钉扣子经常会出现换线或断线的现象而需要换线，或用于十字绣、不织布等手工艺制作，经常替换不同种类、颜色的线，不可避免有大量穿针引线的工作。
申请号为CN201720627074.7的中国实用新型专利提供了一种新型缝衣针，包括针体和穿线器，穿线器呈条状设置在针尾处，穿线器通过转轴与针体连接并绕转轴转动，穿线器顶部与针尾顶部齐平，穿线器顶部设置有一个弧形凸起，针尾顶部设置有一个弧形凹槽，凸起与凹槽高度相等，闭合穿线器时，凸起嵌入凹槽内。本实用新型的新型缝衣针，结构简单，设计科学，使用方便，在针体上设置一个能够开启、闭合的穿线器，将线放在穿线器内壁处，然后闭合穿线器即可完成穿线动作，整个过程快捷、方便，有效解决了眼神不好或手抖的人穿线难的问题。
申请号为CN201520767169.X的中国实用新型专利公开了一种缝纫机穿线器，包括按纽、弹簧、勾针、穿线机构模具；所述穿线机构模具后左部设有和压脚杆前侧相靠的定位面，所述穿线机构模具后右部位设有缝针定位槽，所述穿线机构模具上面设和缝针杆下表面相靠的定位面。所述穿线机构模具各定位位置表面内都设有磁块。穿线机构模具右部内设有按纽、勾针和弹簧，弹簧套于勾针后部，所述勾针后部和所述按纽相连。本实用新型优点是：结构间单、成本低，能够快速地完成缝纫机缝针穿线。提高工作效率。特别适合光线不好的环境或视力不好的人。
基于上述，本实用新型人发现，申请号为CN201720627074.7和申请号为CN201520767169.X的中国实用新型专利所提供的穿线器具有以下缺点：
(1)现有的缝衣针上的孔对于年纪大老花眼的中老年人，需要花费很长时间才能将一根线穿进针眼的问题.
(2)现有的穿针器的在穿线过程中往往将针尖暴露在外面，稍有操作不慎，就会有扎伤自己或损害其他物品的问题。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种缝衣针穿线器，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种缝衣针穿线器，以解决现有无防护装置的问题。
本实用新型缝衣针穿线器的目的与功效，由以下具体技术手段所达成：
一种缝衣针穿线器，该缝衣针穿线器包括穿线板、放置槽、穿线槽、挂钩、挂绳、固定头、固定槽和阻尼层，所述穿线板内部顶端开孔设置有放置槽，所述穿线板正面开孔设置有穿线槽，所述穿线板右侧固定设置有挂钩，所述挂钩右侧固定设置有挂绳，所述挂绳远离挂钩一端固定设置有固定头，所述固定头内部顶端开孔设置有固定槽，所述固定槽内部紧密贴合有阻尼层。
进一步的，所述放置槽的数量为三个，所述三个放置槽位于同一水平线上，且三个放置槽的开口处直径分别为0.3mm、0.4mm、0.5mm。
进一步的，所述固定槽的数量为三个，所述固定槽位于同一水平线上，且三个放置槽的开口处直径分别为0.3mm、0.4mm、0.5mm。
进一步的，所述穿线槽为“漏斗”状，且穿线槽中侧与放置槽底端相连通。
进一步的，所述阻尼层内壁设有防滑纹路，且阻尼层的截面直径为一毫米。
进一步的，所述放置槽与固定槽呈配套使用。
与现有技术相比，本实用新型具有如下有益效果：
1.通过放置槽的设置，将缝衣针放置在放置槽内，再通过将线穿入穿线槽内的针孔上即可完成穿线，能够快速完成缝衣针孔的穿线，同时结构简单，从而解决了现有的缝衣针上的孔对于年纪大老花眼的中老年人，需要花费很长时间才能将一根线穿进针眼的问题。
2.通过阻尼层与固定槽的设置，将缝衣针针头放置固定槽内，再将缝衣针针孔放置在对应的放置槽内，可以降低缝衣针穿线的出错率，提高穿线速度和质量，而且也能有效保护针尖避免误伤，穿过去之后再从放置槽拨出，可以得到已经穿线好的缝衣针，也不会将穿好的线拉出来，从而解决了现有的穿针器的在穿线过程中往往将针尖暴露在外面，稍有操作不慎，就会有扎伤自己或损害其他物品的问题。
附图说明

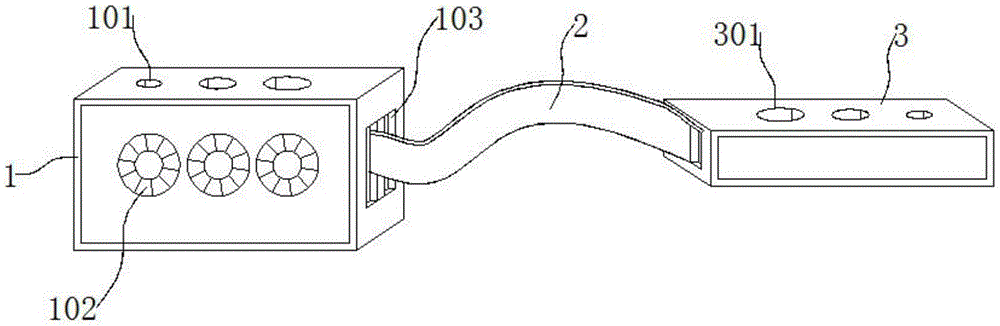

图1是本实用新型结构整体示意图；
图2是本实用新型结构剖面主视图。
图中：穿线板1、放置槽101、穿线槽102、挂钩103、挂绳2、固定头3、固定槽301、阻尼层302。
具体实施方式
以下结合附图对本实用新型做进一步描述：
如附图1至附图2所示：
本实用新型提供一种缝衣针穿线器，该缝衣针穿线器包括穿线板1、放置槽101、穿线槽102、挂钩103、挂绳2、固定头3、固定槽301和阻尼层302，穿线板1内部顶端开孔设置有放置槽101，穿线板1正面开孔设置有穿线槽102，穿线板1右侧固定设置有挂钩103，挂钩103右侧固定设置有挂绳2，挂绳2远离挂钩103一端固定设置有固定头3，固定头3内部顶端开孔设置有固定槽301，固定槽301内部紧密贴合有阻尼层302。
其中，放置槽101的数量为三个，三个放置槽101位于同一水平线上，且三个放置槽101的开口处直径分别为0.3mm、0.4mm、0.5mm，通过放置槽101的设置，将缝衣针放置在放置槽101内，再通过将线穿入穿线槽102内的针孔上即可完成穿线，能够快速完成缝衣针孔的穿线。
其中，固定槽301的数量为三个，固定槽301位于同一水平线上，且三个放置槽101的开口处直径分别为0.3mm、0.4mm、0.5mm，通过将缝衣针针孔放置在对应的放置槽101内，可以降低缝衣针穿线的出错率，提高穿线速度和质量。
其中，穿线槽102为“漏斗”状，且穿线槽102中侧与放置槽101底端相连通，通过将线穿入穿线槽102内的针孔上即可完成穿线，能够快速完成缝衣针孔的穿线。
其中，阻尼层302内壁设有防滑纹路，且阻尼层302的截面直径为一毫米，通过阻尼层302的设置，将缝衣针针头放置固定槽301内，再将缝衣针针孔放置在对应的放置槽101内，可以降低缝衣针穿线的出错率，提高穿线速度和质量，而且也能有效保护针尖避免误伤，穿过去之后再从放置槽101拨出，可以得到已经穿线好的缝衣针。
其中，放置槽101与固定槽301呈配套使用。
本实施例的具体使用方式与作用：
首先将缝衣针放置在放置槽101内，然后通过将线穿入穿线槽102，然后将缝衣针针头放置固定槽301内，再将缝衣针针孔放置在对应的放置槽101内，可以降低缝衣针穿线的出错率，提高穿线速度和质量，而且也能有效保护针尖避免误伤，穿过去之后再从放置槽101拨出，即可完成穿线，能够快速完成缝衣针孔的穿线，可以得到已经穿线好的缝衣针，也不会将穿好的线拉出来。
利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
