技术领域
本实用新型涉及茶叶加工技术领域，具体涉及一种新鲜茶叶干炒装置。
背景技术
新茶叶采摘后需要进行炒制加工，以前是采用手工炒制，效率低，劳动程度高，每个人的炒制方式和炒制程度不同，而现有技术的炒茶机械，炒茶时茶叶在滚筒内部翻转不均匀，导致浪费了茶叶及降低了茶叶的品质，因此亟需一种能够使滚筒内部茶叶翻转均匀的装置。
实用新型内容
(一)技术问题
综上所述，本实用新型提供一种新鲜茶叶干炒装置，通过结构的改进，解决现有茶叶干炒机滚筒内部茶叶不能均匀翻炒的问题。
(二)技术方案
本实用新型提供了一种新鲜茶叶干炒装置，包括：炉体、滚筒、固定座、陶瓷加热器、挡板、同步电机、控制盒、转动轴、搅拌叶和外壳，所述滚筒呈空心结构，所述滚筒下方设置有炉体，所述炉体的一侧安装有同步电机，所述同步电机的轴承末端固定连接有转动轴，所述转动轴中安装有搅拌叶，所述搅拌叶和滚筒滚动呈相反方向转动，所述滚筒下方设置有陶瓷加热器，所述滚筒两端设置有挡板，所述滚筒外部设置有外壳，所述搅拌叶呈弧形结构，所述固定座下方安装有控制盒。
优选的，所述滚筒和同步电机电连接。
优选的，所述陶瓷加热器下方设置有固定座。
优选的，所述同步电机和控制盒电连接。
优选的，所述滚筒两端分别设置有进料口和出料口。
优选的，所述转动轴呈螺旋结构。
(三)有益效果
本实用新型通过在滚筒下方设置陶瓷加热器进行加热滚筒内部的茶叶，转动轴带动搅拌叶进行搅拌茶叶，转动轴呈螺旋结构，搅拌叶和滚筒呈相反方向转动，能够使搅拌叶在滚筒内部循环搅拌，使滚筒内部的茶叶得到均匀的受热，得到品质更高茶叶。
图1是本实用新型的整体结构示意图；

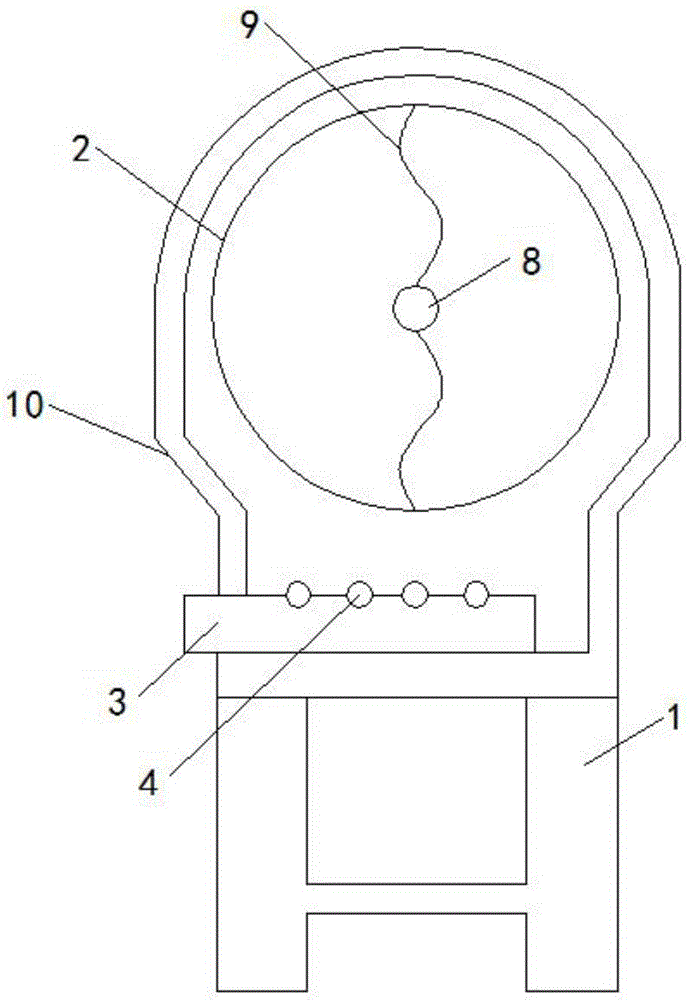

图2是本实用新型的炉体侧面图。
图1-2，部件名称或线条与附图编号的对应关系为：炉体-1，滚筒-2，固定座-3，陶瓷加热器-4，挡板-5，同步电机-6，控制盒-7，转动轴-8，搅拌叶-9。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
参阅图1-2；
本实用新型的实施提供了一种新鲜茶叶干炒装置，包括：炉体1、滚筒2、固定座3、陶瓷加热器4、挡板5、同步电机6、控制盒7、转动轴8、搅拌叶9和外壳10，滚筒2呈空心结构，滚筒2下方设置有炉体1，炉体1的一侧安装有同步电机6，同步电机6的轴承末端固定连接有转动轴8，转动轴8中安装有搅拌叶9，搅拌叶9和滚筒2滚动呈相反方向转动，滚筒2下方设置有陶瓷加热器4，滚筒2两端设置有挡板5，滚筒2外部设置有外壳10，搅拌叶9呈弧形结构，固定座3下方安装有控制盒7。
其中，滚筒2和同步电机6电连接。
其中，陶瓷加热器4下方设置有固定座3。
其中，同步电机6和控制盒7电连接。
其中，滚筒2两端分别设置有进料口和出料口。
其中，转动轴8呈螺旋结构。
工作原理：首先，通过控制盒7控制同步电机6带动转动轴8和滚筒2进行工作，滚筒2下方设置有陶瓷加热器4，控制盒7控制陶瓷加热器4进行加热滚筒2，其次，控制盒7控制转动轴8带动搅拌叶9进行搅拌工作，陶瓷加热器4下方设置有固定座3和炉体1，最后，茶叶炒干后，控制盒7控制同步电机6控制滚筒2、固定座3、陶瓷加热器4、转动轴8、搅拌叶9停止工作。
