技术领域
本实用新型涉及微波炉技术领域，具体为一种除异味微波炉。
背景技术
现有一篇专利号为CN201621340803.2的一种节能环保型微波炉监控设备，虽然能够去除异味，达到保护食品的效果，但是这种节能环保型微波炉监控设备，只是单一通过风机排气进行除异味，除异味效果较差，并且直接将异味气体排入外界空气中，导致容易影响外界空气质量，具有一定的局限性，实用性较差。
实用新型内容
本实用新型旨在于解决微波炉除异味效果较差，容易影响外界空气质量的技术问题，提供一种具有除异味功能的微波炉，该装置中通过设置凸起，通过凸起在通孔内交叉排列能够增大异味气体与除异味块的接触面积，从而提高除异味块的除异味效果，便于异味气体去除异味，实用性较强，具有广泛的实用性。
为实现上述目的，本实用新型提供如下技术方案：
一种具有除异味功能的微波炉，包括壳体和固定罩，所述壳体的内壁顶部固定安装有固定罩；所述壳体的顶部开设有排气孔，所述壳体的前端一侧内嵌连接有控制按钮，所述固定罩的下方外侧开设有进气孔，所述固定罩的内壁上方固定安装有固定板，所述固定板的底部固定连接有电机，且电机的底部活动安装有风扇，所述两块固定板之间固定连接有除异味块，所述除异味块的顶部贯穿连接有通孔，且通孔的上下端均开设有扩口，所述通孔的内壁固定连接有凸起，所述固定罩的内壁上方固定连接有活性炭网层。
作为本实用新型进一步的方案：所述控制按钮与电机通过导线连接，所述微波炉与外接电源通过电源线连接，所述风扇为抽气风扇，且电机与风扇为转动连接。
作为本实用新型进一步的方案：所述固定罩为圆柱状，且进气孔在固定罩上呈环形排列。
作为本实用新型进一步的方案：所述扩口呈喇叭状，所述扩口在固定板上均匀排列。
作为本实用新型进一步的方案：所述除异味块为竹炭除味剂，且通孔在除异味块上均匀排列，所述凸起在通孔内交叉排列。
作为本实用新型进一步的方案：所述活性炭网层的表面均匀贯穿有若干通孔，所述排气孔在壳体的顶部中间位置均匀排列，且排气孔的内壁顶部包括有滤尘网。
本实用新型具有以下有益效果：
(1)该种具有除异味功能的微波炉设置有扩口，通过扩口呈喇叭状能够使异味气体快速进入，提高了异味气体进入的面积，有效的提高了除味效率。
(2)该种具有除异味功能的微波炉设置有凸起，通过凸起在通孔内交叉排列能够增大异味气体与除异味块的接触面积，从而提高除异味块的除异味效果，便于异味气体去除异味。
(3)该种具有除异味功能的微波炉设置有活性炭网层，通过活性炭网层表面均匀贯穿有若干通孔能够在异味气体通过活性炭网层时快速去除异味，进一步减小排入外界气体中的异味。
综上，该种具有除异味功能的微波炉具有广泛的实用性，以解决上述背景技术中提出的现有的微波炉除异味效果较差，容易影响外界空气质量，实用性较差的问题，有很高的推广价值。
附图说明

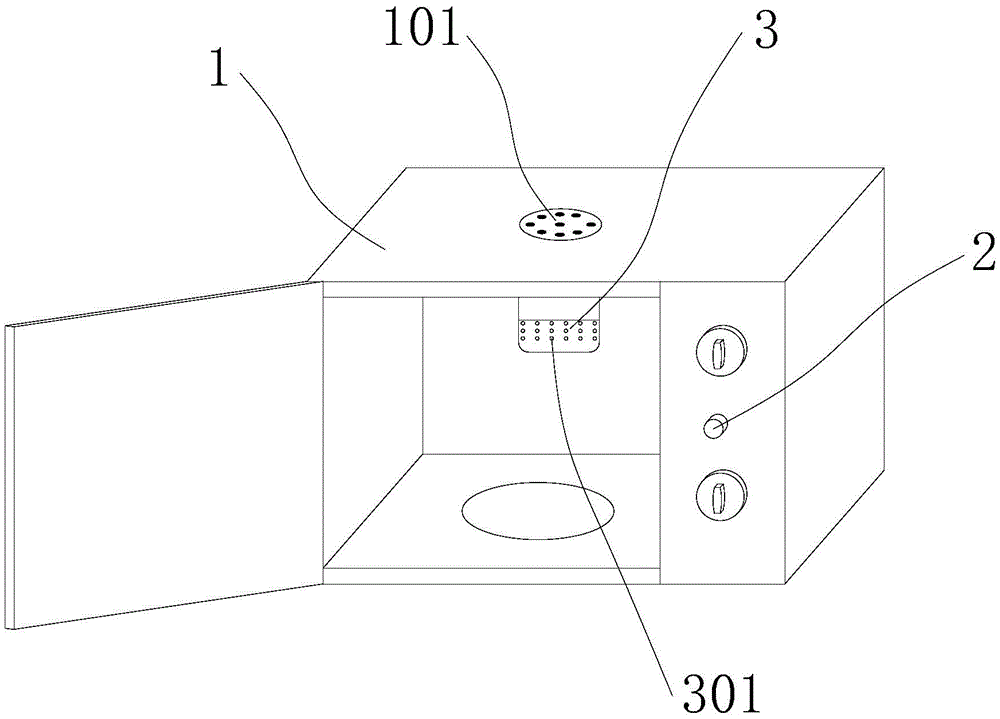

图1为本实用新型的整体展开结构示意图。
图2为本实用新型的整体正面剖面结构示意图。
图3为本实用新型的固定罩结构示意图。
图4为图2中A处放大结构示意图。
图1-4中：1-壳体，101-排气孔，2-控制按钮，3-固定罩，301-进气孔，4-电机，5-风扇，6-固定板，7-除异味块，701-扩口，702-通孔，703-凸起，8-活性炭网层。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中使用的控制按钮2、电机4、风扇5、除异味块7和活性炭网层8均可以通过市场购买或私人订制所得。
请参阅图1～4，本实用新型实施例中，一种具有除异味功能的微波炉，包括壳体1和固定罩3，壳体1的内壁顶部固定安装有固定罩3；壳体1的顶部开设有排气孔101，壳体1的前端一侧内嵌连接有控制按钮2，固定罩3的下方外侧开设有进气孔301，固定罩3的内壁上方固定安装有固定板6，固定板6的底部固定连接有电机4，且电机4的底部活动安装有风扇5，两块固定板6之间固定连接有除异味块7，除异味块7的顶部贯穿连接有通孔702，且通孔702的上下端均开设有扩口701，通孔702的内壁固定连接有凸起703，固定罩3的内壁上方固定连接有活性炭网层8。
本申请通过扩口701呈喇叭状能够使异味气体快速进入，提高了异味气体进入的面积，有效的提高了除味效率。
本申请通过凸起703在通孔702内交叉排列能够增大异味气体与除异味块7的接触面积，从而提高除异味块7的除异味效果，便于异味气体去除异味。
本申请通过活性炭网层8表面均匀贯穿有若干通孔能够在异味气体通过活性炭网层8时快速去除异味，进一步减小排入外界气体中的异味。
本实用新型中，控制按钮2与电机4通过导线连接，微波炉与外接电源通过电源线连接，风扇5为抽气风扇5，且电机4与风扇5为转动连接。
本实用新型中，固定罩3为圆柱状，且进气孔301在固定罩3上呈环形排列。
本实用新型中，扩口701呈喇叭状，扩口701在固定板6上均匀排列。
本实用新型中，除异味块7为竹炭除味剂，且通孔702在除异味块7上均匀排列，凸起703在通孔702内交叉排列。
本实用新型中，活性炭网层8的表面均匀贯穿有若干通孔，排气孔101在壳体1的顶部中间位置均匀排列，且排气孔101的内壁顶部包括有滤尘网。
在使用本实用新型一种具有除异味功能的微波炉时，首先，将微波炉通过电源线外接电源，使外接电源分别对微波炉与电机4供电，在微波炉加热食物后，将食物取出，同时手动按压控制按钮2，使电机4带动风扇5旋转，同时壳体1内的气体通过进气孔301进入固定罩3内，然后异味气体先通过扩口701进入，通过通孔702时，除异味块7对异味气体进行第一步除异味，并且通过凸起703增大异味气体与除异味块7的接触面积，从而提高除异味块7的除异味效果，异味气体再通过顶部扩口701排出，再然后除异味后的气体再通过活性炭网层8进行除异味，进一步减小排入外界气体中的异味，最后再通过排气孔101排出，以上便是该种具有除异味功能的微波炉的工作过程。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
