技术领域
本实用新型涉及路由器技术领域，更具体的，涉及一种路由器固定结构技术领域。
背景技术
路由器是连接两个或多个网络的硬件设备，在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。为了让无线信号更好的扩散，在日常的使用中一般是把路由器放置在桌面上或是吊挂在墙上，从而能够进一步的提高无线信号的强度，但是在南方一些地域，每年入春时节左右会有回南天天气，该种天气会在墙面表面凝结水珠，而水珠有可能侵入到路由器内，从而造成路由器的损坏。
实用新型内容
本实用新型旨在于解决背景技术中提出的问题，从而提供一种吊挂式的路由器固定结构。
为实现上述目的，本实用新型提供如下技术方案：一种吊挂式的路由器固定结构，包括支撑固定板、装置固定板、卡接滑槽、抬升板、散热通孔、底部卡接块、底部卡接凹槽、卡接板主体、固定孔、延伸卡接板、散热风扇和卡接凸起，所述支撑固定板一侧表面固定连接有装置固定板，所述装置固定板左右两侧嵌套设置有卡接滑槽，所述支撑固定板一端表面固定连接有抬升板，且装置固定板通过抬升板与支撑固定板相连接，所述装置固定板表面开孔设置有散热通孔，所述抬升板底部表面固定连接有底部卡接块，所述底部卡接块底部表面嵌套设置有底部卡接凹槽，所述装置固定板通过卡接滑槽卡接设置有卡接板主体，所述卡接板主体表面贯穿设置有固定孔，所述卡接板主体四周固定连接有延伸卡接板，所述装置固定板后侧表面通过底部卡接块卡接设置有散热风扇，所述散热风扇上下两端固定连接有卡接凸起，且散热风扇通过卡接凸起与底部卡接凹槽呈卡接设置。
优选的，所述支撑固定板和抬升板均分布有两组，且两组支撑固定板和抬升板分布在装置固定板上下两端。
优选的，所述散热通孔呈倒“V”形状，且散热通孔分布有多个。
优选的，所述抬升板呈倾斜设置，且抬升板长度为5-8cm。
优选的，所述卡接滑槽呈“T”形状，且卡接滑槽内侧左右两端与延伸卡接板呈卡接设置。
优选的，所述卡接板主体通过与固定孔卡接设置有固定钉，且卡接板主体通过与固定孔和固定钉路由设备呈卡接设置。
优选的，所述散热风扇内部设置有温度感应器，且散热风扇内部设置有自动控制开关，且散热风扇与外接电源成电性连接。
有益效果：
1、该种吊挂式的路由器固定结构设置有卡接板主体，卡接板主体通过与固定孔卡接设置有固定钉，且卡接板主体通过与固定孔和固定钉路由设备呈卡接设置，使用时通过固定钉将路由设备安装至卡接板主体上，固定孔的位置可以进行调整，从而适用不同型号的路由设备，然后在将带有路由设备的卡接板主体插入到卡接滑槽内部，由于卡接滑槽呈“T”形状，且卡接滑槽内侧左右两端与延伸卡接板呈卡接设置，从而使得卡接板主体在卡接后不会向前倾以及不会脱落，当需要操作路由设备或是进行维修时，通过直接将卡接板主体拖出即可，从而在满足稳定固定的同时又能保证装置便于维修的这个特性。
2、其次，抬升板呈倾斜设置，且抬升板长度为5-8cm，通过抬升板使得固定路由设备的装置固定板与墙面保持一定的距离，而不是紧贴墙面，这样的作用是保证南风天时路由设备不会与墙面的潮湿水珠接触，从而使得路由设备背部更加的干燥，同时在天气炎热的天气还能使得路由设备背部得到一个散热的效果，从而提升路由寿命的使用寿命，且可以在不同季节加装或是去除散热风扇，从而进一步的提升散热效果。
附图说明

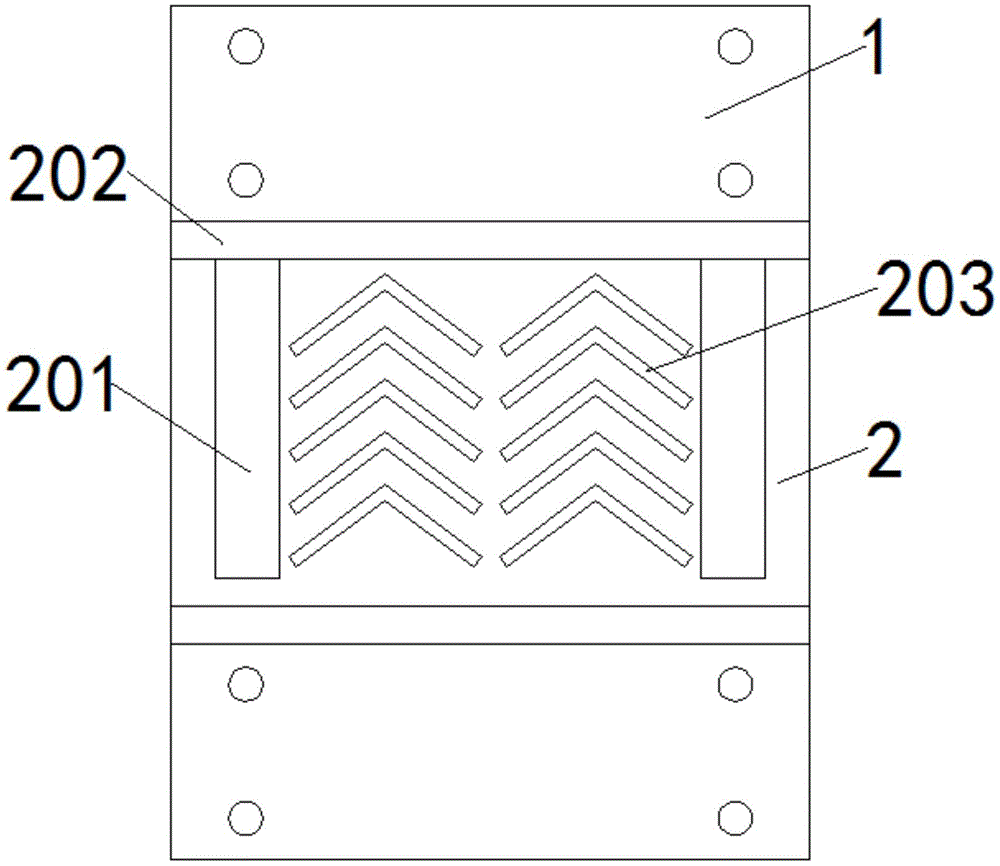

图1为本实用新型的整体正面结构示意图。
图2为本实用新型的整体侧面结构示意图。
图3为本实用新型的图2的A处结构示意图。
图4为本实用新型的卡接板主体正面结构示意图。
图5为本实用新型的卡接滑槽俯视结构示意图。
图1-5中：1-支撑固定板，2-装置固定板，201-卡接滑槽，202-抬升板，203-散热通孔，204-底部卡接块，2041-底部卡接凹槽，3-卡接板主体，301-固定孔，302-延伸卡接板，4-散热风扇，401-卡接凸起。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种吊挂式的路由器固定结构，包括支撑固定板1、装置固定板2、卡接滑槽201、抬升板202、散热通孔203、底部卡接块204、底部卡接凹槽2041、卡接板主体3、固定孔301、延伸卡接板302、散热风扇4和卡接凸起401，支撑固定板1一侧表面固定连接有装置固定板2，装置固定板2左右两侧嵌套设置有卡接滑槽201，支撑固定板1一端表面固定连接有抬升板202，且装置固定板2通过抬升板202与支撑固定板1相连接，装置固定板2表面开孔设置有散热通孔203，抬升板202底部表面固定连接有底部卡接块204，底部卡接块204底部表面嵌套设置有底部卡接凹槽2041，装置固定板2通过卡接滑槽201卡接设置有卡接板主体3，卡接板主体3表面贯穿设置有固定孔301，卡接板主体3四周固定连接有延伸卡接板302，装置固定板2后侧表面通过底部卡接块204卡接设置有散热风扇4，散热风扇4上下两端固定连接有卡接凸起401，且散热风扇4通过卡接凸起401与底部卡接凹槽2041呈卡接设置。
本实施例中，支撑固定板1和抬升板202均分布有两组，且两组支撑固定板1和抬升板202分布在装置固定板2上下两端，从而使得固定的受力更加的平均。
本实施例中，卡接滑槽201呈“T”形状，且卡接滑槽201内侧左右两端与延伸卡接板302呈卡接设置，由于卡接滑槽201呈“T”形状，且卡接滑槽201内侧左右两端与延伸卡接板302呈卡接设置，从而使得卡接板主体3在卡接后不会向前倾以及不会脱落。
本实施例中，散热风扇4内部设置有温度感应器，且散热风扇4内部设置有自动控制开关，且散热风扇4与外接电源成电性连接。
本实施例中，卡接板主体3通过与固定孔301卡接设置有固定钉，且卡接板主体3通过与固定孔301和固定钉路由设备呈卡接设置，使用时通过固定钉将路由设备安装至卡接板主体3上，固定孔301的位置可以进行调整，从而适用不同型号的路由设备，然后在将带有路由设备的卡接板主体3插入到卡接滑槽201内部，当需要操作路由设备或是进行维修时，通过直接将卡接板主体3拖出即可，从而在满足稳定固定的同时又能保证装置便于维修的这个特性。
本实施例中，抬升板202呈倾斜设置，且抬升板202长度为5-8cm，通过抬升板202使得固定路由设备的装置固定板2与墙面保持一定的距离，而不是紧贴墙面，这样的作用是保证南风天时路由设备不会与墙面的潮湿水珠接触，从而使得路由设备背部更加的干燥，同时在天气炎热的天气还能使得路由设备背部得到一个散热的效果，从而提升路由寿命的使用寿命，且可以在不同季节加装或是去除散热风扇4，从而进一步的提升散热效果。
在使用本实用新型一种吊挂式的路由器固定结构时，先将装置固定板2通过支撑固定板1固定至墙面上，然后再通过固定钉将路由设备安装至卡接板主体3上，固定孔301的位置可以进行调整，从而适用不同型号的路由设备，然后在将带有路由设备的卡接板主体3插入到卡接滑槽201内部，当需要操作路由设备或是进行维修时，通过直接将卡接板主体3拖出即可，通过抬升板202使得固定路由设备的装置固定板2与墙面保持一定的距离，而不是紧贴墙面，从而使得路由设备背部更加的干燥，同时在天气炎热的天气还能通过散热通孔203进行散热，加装散热风扇4时，将散热风扇4的卡接凸起401插入到底部卡接块204的底部卡接凹槽2041内即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
