技术领域
本实用新型涉及计算机显示器技术领域，具体为一种计算机显示器用滑轨调节装置。
背景技术
为了防止计算机在使用时不小心被碰落到地面上而造成损伤的问题，往往需要计算机显示屏固定装置进行固定，但是普通的固定装置往往是固定的，不仅很难根据需要调节其位置，而且不方便调节观看的角度和高度，从而不能满足计算机显示器工作人员的各种需求，降低了工作人员使用计算机显示屏工作时的舒适性，从而降低了显示器固定装置的实用性，因此，急需一种计算机显示器用滑轨调节装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种计算机显示器用滑轨调节装置，解决了普通的固定装置往往是固定的，不仅很难根据需要调节其位置，而且不方便调节观看的角度和高度，从而不能满足计算机显示器工作人员的各种需求，降低了工作人员使用计算机显示屏工作时的舒适性，从而降低了显示器固定装置的实用性的问题。
(二)技术方案
为达到以上目的，本实用新型采取的技术方案是：一种计算机显示器用滑轨调节装置，包括固定架，所述固定架的上表面开设有滑轨，所述滑轨内滑动连接有滑块，所述滑块的上表面固定连接有连接板，所述连接板上表面卡接有第一轴承，所述第一轴承内套接有螺纹筒，所述螺纹筒外螺纹连接有转把。
所述螺纹筒内螺纹连接有螺纹柱，所述螺纹柱的顶端通过支撑板与支撑架的下表面固定连接，所述支撑板的下表面通过伸缩杆与连接板的上表面固定连接，所述支撑架的正面开设有若干个卡槽，且其中一个卡槽内设置有第一滑杆，所述第一滑杆套接在第一滑套内。
所述第一滑套的正面通过第一弹簧与拉动装置的背面固定连接，所述拉动装置固定连接在第一滑杆的正面，所述第一弹簧套接在第一滑杆外，所述第一滑套的右侧面通过固定板与转动装置的正面固定连接，所述转动装置卡接在支撑架内，所述转动装置的右侧面固定连接有安装座。
优选的，所述拉动装置包括限位板，所述限位板的背面分别与第一弹簧和第一滑杆的正面固定连接，所述限位板的正面设置有拉环。
优选的，所述转动装置包括转轴，所述转轴固定连接在固定板的背面，所述转轴的右侧面与安装座的左侧面固定连接，所述转轴套接在两个第二轴承内，所述第二轴承卡接在支撑架内。
优选的，所述固定架的上表面开设有若干个凹槽，且其中两个凹槽内设置有两个第二滑杆，所述第二滑杆套接在第二滑套内，且两个第二滑套均设置在连接板的右侧面，且两个第二滑套的上表面分别通过两个第二弹簧与同一个拉板的下表面固定连接。
优选的，所述固定架内卡接有螺纹帽，所述螺纹帽内螺纹连接有螺纹杆，所述螺纹杆的顶端固定连接有卡板，所述螺纹杆的底端固定连接有旋钮。
优选的，所述转把的外表面设置有橡胶套，所述滑块的形状为T形，所述滑轨的形状为T形。
(三)有益效果
本实用新型的有益效果在于：
1、该计算机显示器用滑轨调节装置，通过滑块、滑轨、转把、螺纹筒、螺纹柱、支撑架、转轴和第二转轴之间的相互配合，当需要移动位置时，通过向上拉动拉板，使得拉板带动第二滑杆向上移动，使得第二滑杆脱离凹槽，同时拉板带动第二弹簧伸长，这时可通过滑块在滑轨内滑动，拉动拉板向右移动，进而使得连接板向右移动，当移动至合适位置时，松开拉板，使得第二弹簧利用自身的拉力带动第二滑杆卡入凹槽内，当需要调节高度时，通过转动转把，使得转把带动螺纹筒在第一轴承内进行转动，使得螺纹筒在螺纹连接的作用下带动螺纹柱向上移动，使得螺纹柱通过支撑板带动支撑架向上移动，当移动一定的位置时，停止转动转把，使得高度调节完成，当需要调整角度时，通过拉动拉环，使得拉环带动第一滑杆移动并脱离卡槽，同时拉环带动第一弹簧伸长，这时可通过转轴在第二轴承内转动，然后转动安装座进行角度的调整，当调整合适角度时，松开拉环，使得第一弹簧带动第一滑杆卡入卡槽内，从而通过上述操作完成了位置移动，高度和角度调整的工作，不仅能够根据需要调节其位置，还方便了工作人员根据需求进行角度和高度的调整，能够更好的满足工作人员的多种需求，同时提高了工作人员的使用的舒适性，从而进一步提高了本实用新型的实用性。
2、该计算机显示器用滑轨调节装置，通过旋钮、螺纹杆、和卡板之间的相互配合，且卡板为橡胶材质，通过转动旋钮，使得旋钮带动螺纹杆在螺纹帽螺纹连接的作用下向上移动，使得螺纹杆带动卡板向上移动，使得卡板与外固定处接触，并进行固定，同时卡板通过橡胶材质可以增大与外固定处的摩擦力，避免出现滑动的现象，从而可以保障该装置固定的更加牢固。
3、该计算机显示器用滑轨调节装置，通过设置第一轴承和伸缩杆，使得在转动螺纹筒时，螺纹筒能够通过在第一轴承内转动，进而带动螺纹柱转动，从而可以保障螺纹筒的正常转动工作，同时通过伸缩杆对支撑板的固定，可以避免螺纹柱在转动时带动支撑板转动的情况，从而可以更好的保障支撑板上下移动的工作。
附图说明

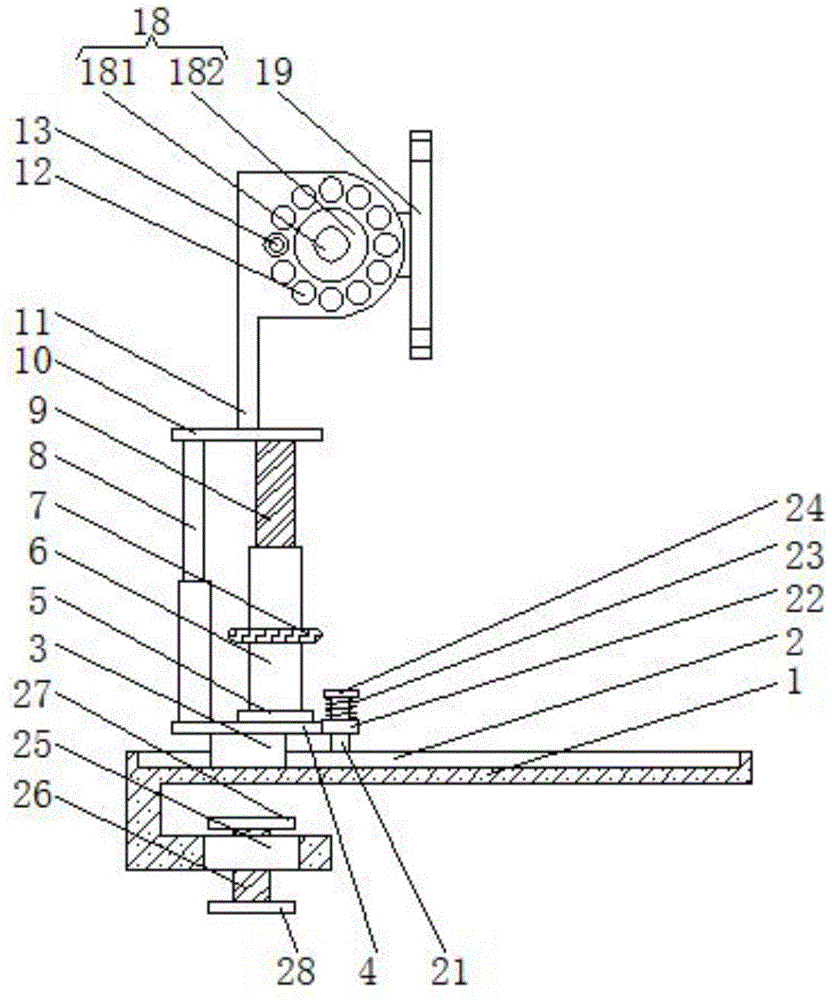

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型支撑架俯视的剖面结构示意图；
图3为本实用新型结构示意图固定架俯视的剖面。
图中：1固定架、2滑轨、3滑块、4连接板、5第一轴承、6螺纹筒、7转把、8伸缩杆、9螺纹柱、10支撑板、11支撑架、12卡槽、13第一滑杆、14第一滑套、15第一弹簧、16拉动装置、161限位板、162拉环、17固定板、18转动装置、181转轴、182第二轴承、19安装座、20凹槽、21第二滑杆、22第二滑套、23第二弹簧、24拉板、25螺纹帽、26螺纹杆、27卡板、28旋钮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种计算机显示器用滑轨调节装置，包括固定架1，固定架1的上表面开设有若干个凹槽20，通过设置若干个凹槽20，使得滑块3在通过滑轨2滑动一定位置时，可通过任意一个凹槽20，将第二滑杆21卡入凹槽20内，从而可以实现不同位置的固定效果，且其中两个凹槽20内设置有两个第二滑杆21，第二滑杆21套接在第二滑套22内，且两个第二滑套22均设置在连接板4的右侧面，且两个第二滑套22的上表面分别通过两个第二弹簧23与同一个拉板24的下表面固定连接，通过设置第二弹簧23，通过松开拉板24，使得第二弹簧23利用自身的拉力带动第二滑杆21卡入凹槽20内，从而对滑块3位置进行固定，避免滑块3出现位置移动的情况，而且此操作过程相对比较简捷和方便，固定架1的上表面开设有滑轨2，滑轨2内滑动连接有滑块3，滑块3的形状为T形，滑轨2的形状为T形，通过设置滑块3和滑轨2，且滑块3和滑轨2的形状均为T形，使得滑块3可以在滑轨2内有效的滑动，避免滑块3脱离滑轨2，从而可以保障连接板4通过滑块3在滑轨2内移动的更加平稳，滑块3的上表面固定连接有连接板4，连接板4上表面卡接有第一轴承5，第一轴承5内套接有螺纹筒6，螺纹筒6外螺纹连接有转把7，转把7的外表面设置有橡胶套，通过设置橡胶套，且橡胶套具有一定的柔软性，使得工作人员的手掌与橡胶套的摩擦力增大的同时，橡胶套也可以给工作人员的使用提供一定的舒适性，更加方便工作人员的控制。
螺纹筒6内螺纹连接有螺纹柱9，螺纹柱9的顶端通过支撑板10与支撑架11的下表面固定连接，支撑板10的下表面通过伸缩杆8与连接板4的上表面固定连接，通过设置第一轴承5和伸缩杆8，使得在转动螺纹筒6时，螺纹筒6能够通过在第一轴承5内转动，进而带动螺纹柱9转动，从而可以保障螺纹筒6的正常转动工作，同时通过伸缩杆8对支撑板10的固定，可以避免螺纹柱9在转动时带动支撑板10转动的情况，从而可以更好的保障支撑板10上下移动的工作，支撑架11的正面开设有若干个卡槽12，且其中一个卡槽12内设置有第一滑杆13，第一滑杆13套接在第一滑套14内。
第一滑套14的正面通过第一弹簧15与拉动装置16的背面固定连接，拉动装置16包括限位板161，限位板161的背面分别与第一弹簧15和第一滑杆13的正面固定连接，限位板161的正面设置有拉环162，通过设置拉环162，使得工作人员可以握住拉环162，进而使得拉环162能够与工作人员的手握姿势相适配，从而更加方便工作人员对拉环162的操作，拉动装置16固定连接在第一滑杆13的正面，第一弹簧15套接在第一滑杆13外，第一滑套14的右侧面通过固定板17与转动装置18的正面固定连接，转动装置18包括转轴181，转轴181固定连接在固定板17的背面，转轴181的右侧面与安装座19的左侧面固定连接，转轴181套接在两个第二轴承182内，通过设置转轴181和第二轴承182，使得转轴181可以在第二轴承182内进行有效的转动，从而使得安装座19通过转轴181在第二轴承182转动，并进行角度调整的工作，第二轴承182卡接在支撑架11内，转动装置18卡接在支撑架11内，转动装置18的右侧面固定连接有安装座19，固定架1内卡接有螺纹帽25，螺纹帽25内螺纹连接有螺纹杆26，通过旋钮28、螺纹杆26、和卡板27之间的相互配合，且卡板27为橡胶材质，通过转动旋钮28，使得旋钮28带动螺纹杆26在螺纹帽25螺纹连接的作用下向上移动，使得螺纹杆26带动卡板27向上移动，使得卡板27与外固定处接触，并进行固定，同时卡板27通过橡胶材质可以增大与外固定处的摩擦力，避免出现滑动的现象，从而可以保障该装置固定的更加牢固，螺纹杆26的顶端固定连接有卡板27，螺纹杆26的底端固定连接有旋钮28。
本实用新型的操作步骤为：
S1、当需要移动位置时，通过向上拉动拉板24，使得拉板24带动第二滑杆21向上移动，使得第二滑杆21脱离凹槽20，同时拉板24带动第二弹簧23伸长，这时可通过滑块3在滑轨2内滑动，拉动拉板24向右移动，进而使得连接板4向右移动，当移动至合适位置时，松开拉板24，使得第二弹簧23利用自身的拉力带动第二滑杆21卡入凹槽20内；
S2、当需要调节高度时，通过转动转把7，使得转把7带动螺纹筒6在第一轴承5内进行转动，使得螺纹筒6在螺纹连接的作用下带动螺纹柱9向上移动，使得螺纹柱9通过支撑板10带动支撑架11向上移动，当移动一定的位置时，停止转动转把7，使得高度调节完成；
S3、当需要调整角度时，通过拉动拉环162，使得拉环162带动第一滑杆13移动并脱离卡槽12，同时拉环162带动第一弹簧15伸长，这时可通过转轴181在第二轴承182内转动，然后转动安装座19进行角度的调整，当调整合适角度时，松开拉环162，使得第一弹簧15带动第一滑杆13卡入卡槽12内，从而通过上述操作完成了位置移动，高度和角度调整的工作。
以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
