技术领域
本实用新型涉及石油输送技术领域，具体是一种多功能的石油输送管道支架。
背景技术
现有的石油输送管道不会对其进行保护措施，尤其是在露天环境下，石油管道的连接部位会遭受风雨的侵袭，长时间会损害到石油管道，降低石油管道使用寿命的问题；且现有的石油输送管道功能较单一，且管道距离较长，在长时间的使用过程中管道腐蚀问题比较严重不利于检修与监测的问题。
实用新型内容
本实用新型旨在于解决石油输送连接部位会遭受风雨的侵袭和功能较单一，且管道距离较长，在长时间的使用过程中管道腐蚀问题比较严重不利于检修与监测的技术问题，提供一种多功能的石油输送管道支架。
为实现上述目的，本实用新型提供如下技术方案，一种多功能的石油输送管道支架，包括固定底盘和支座，所述固定底盘顶端通过螺栓固定安装有支座，所述固定底盘上表面左右两侧均固定设置有卡槽；
所述支座顶端左右两侧均通过螺栓固定安装有第一支架，所述第一支架上方通过螺栓固定安装有第二支架，所述第一支架与第二支架内部均固定设置有固定槽，所述支座上方通过合页转动连接有盖板，所述支座右侧固定设置有检测装置；
所述检测装置包括框架、可燃气体检测仪和信号发射器，所述支座右侧固定设置有框架，所述框架内部通过螺栓固定安装有可燃气体检测仪，所述可燃气体检测仪右侧通过螺栓固定安装有信号发射器。
优选的，所述固定槽呈C字状结构，且固定槽上表面紧密贴合有聚乙烯防腐层。
优选的，所述固定槽开口处直径略大于第二支架上的固定槽开口处直径。
优选的，所述盖板底端设有与卡槽相互配合的卡扣，且盖板与固定底盘之间通过卡扣卡槽固定连接。
优选的，所述可燃气体检测仪和信号发射器均匀外接电源呈电性连接。
优选的，所述可燃气体检测仪的信号输出端与信号发射器的信号接收端呈信号连接，且信号发射器的信号输出端与外接信号源呈信号连接。
有益效果：
1、该种多功能的石油输送管道支架能够根据第开口处直径来适应不同型号的石油管道，并且能够对固定槽上的石油管道进行与外部环境隔离，保护石油管道的连接部位，使其保持干燥并免受外界环境的侵害，避免与腐蚀物接触，起到一定的防腐隔离效果。
2、其次，该种多功能的石油输送管道支架能够对装置内部对石油输送管道及周围环境进行可燃气体监测，当可燃气体检测仪检测气体信息超出额定数值时发送传输至外接信号源，使其工作人员可根据各个可燃气体检测仪所对应的石油输送管道段派出维修人员前往进行相应的检修处理，来保证石油管道使用时的安全性，减少发生安全事故的可能性。
附图说明

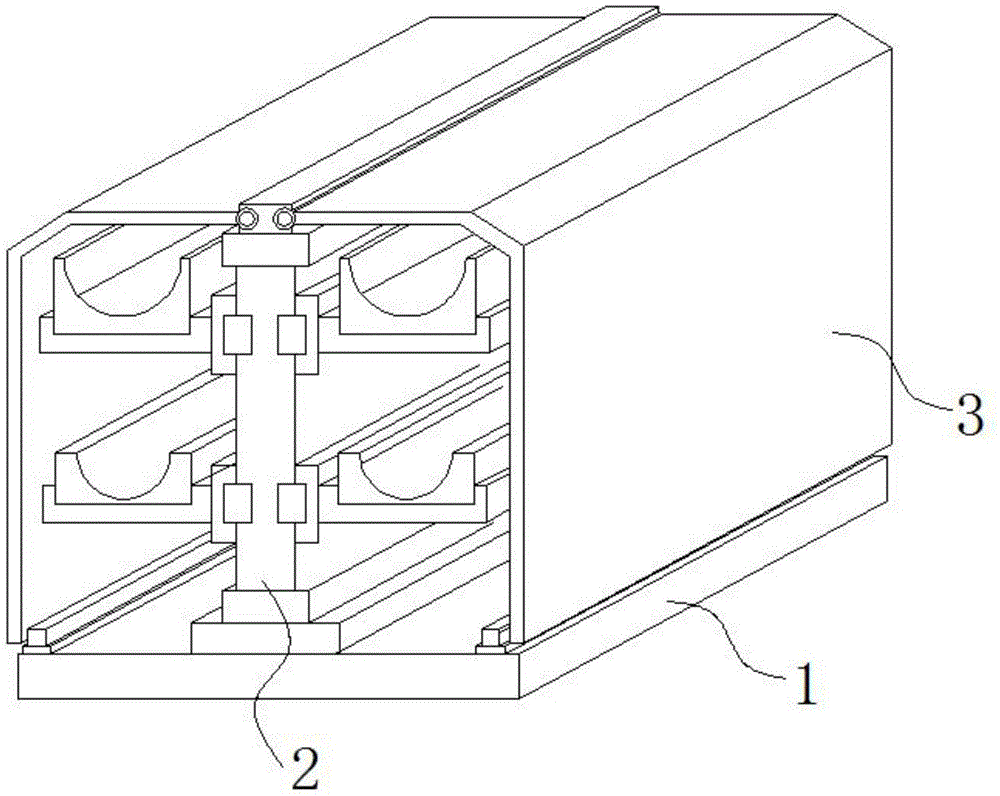

图1为本实用新型的整体结构示意图。
图2为本实用新型的整体剖面示意图。
图3为本实用新型的检测装置剖面示意图。
图1-3中：固定底盘1、卡槽101、支座2、第一支架201、第二支架202、固定槽203、盖板3、检测装置4、框架401、可燃气体检测仪402、信号发射器403。
具体实施方式
基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-3中；
本实施例提供的一种多功能的石油输送管道支架，包括固定底盘1和支座2，固定底盘1顶端通过螺栓固定安装有支座2，固定底盘1上表面左右两侧均固定设置有卡槽101；
支座2顶端左右两侧均通过螺栓固定安装有第一支架201，第一支架201上方通过螺栓固定安装有第二支架202，第一支架201与第二支架202内部均固定设置有固定槽203，支座2上方通过合页转动连接有盖板3，支座2右侧固定设置有检测装置4；
检测装置4包括框架401、可燃气体检测仪402和信号发射器403，支座2右侧固定设置有框架401，框架401内部通过螺栓固定安装有可燃气体检测仪402，可燃气体检测仪402右侧通过螺栓固定安装有信号发射器403。
进一步的，固定槽203呈C字状结构，且固定槽203上表面紧密贴合有聚乙烯防腐层，首先通过使用者先将固定底盘1安装好，接着将石油管道放置在呈C字状结构的固定槽203。
进一步的，固定槽203开口处直径略大于第二支架202上的固定槽203开口处直径，使用者根据第一支架201上的固定槽203开口处直径略大于第二支架202上的固定槽203开口处直径来适应不同型号的石油管道。
进一步的，盖板3底端设有与卡槽101相互配合的卡扣，且盖板3与固定底盘1之间通过卡扣卡槽101固定连接，由于支座2上方通过合页转动连接的盖板3能够对固定槽203上的石油管道进行与外部环境隔离。
进一步的，可燃气体检测仪402和信号发射器403均匀外接电源呈电性连接，通过可燃气体检测仪402能够对装置内部对石油输送管道及周围环境进行可燃气体监测。
进一步的，可燃气体检测仪402的信号输出端与信号发射器403的信号接收端呈信号连接，且信号发射器403的信号输出端与外接信号源呈信号连接，当可燃气体检测仪402检测气体信息超出额定数值时，可燃气体检测仪402将信号传输至信号发射器403，信号发射器403发送传输至外接信号源。
工作原理：
在使用本实施例提供的一种多功能的石油输送管道支架时，首先通过使用者先将固定底盘1安装好，接着将石油管道放置在呈C字状结构的固定槽203，同时使用者根据第一支架201上的固定槽203开口处直径略大于第二支架202上的固定槽203开口处直径来适应不同型号的石油管道，并且固定槽203上表面紧密贴合的聚乙烯防腐层能够防止以往石油输送管道支架通常使用铁制器具进行固定，长时间会腐蚀生锈导致石油管道使用寿命变差的情况，由于支座2上方通过合页转动连接的盖板3能够对固定槽203上的石油管道进行与外部环境隔离，在实际使用过程中，通过可燃气体检测仪402能够对装置内部对石油输送管道及周围环境进行可燃气体监测，当可燃气体检测仪402检测气体信息超出额定数值时，可燃气体检测仪402将信号传输至信号发射器403，信号发射器403发送传输至外接信号源，使其工作人员可根据各个可燃气体检测仪402所对应的石油输送管道段派出维修人员前往进行相应的检修处理。
