技术领域
本实用新型涉及一种雨伞放置架领域，具体是一种可集水浇水的雨伞放置架。
背景技术
伞是一种遮阳或遮蔽雨、雪的工具。一般用油纸、油布或塑料布等做成。雨伞有遮阳、阴影处的意思。伞的制作材料通常包括了具延展性的布料，和其他可用作骨架的材料与缠线。
伞架是一种用来存放雨伞的架子，一般情况有12个伞位和18个伞位，伞位上有钥匙，一般用于大型商场，超市，或者办公场所，但是现在的大多数雨伞放置架都只有纯放雨伞的功能，而且湿的雨伞的水也只能流在雨伞放置架内或集中流在雨伞放置架放置的位置，并未解决雨伞上雨水流向实际根本问题。
因此，针对这一现状，迫切需要开发一种可集水浇水的雨伞放置架，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种可集水浇水的雨伞放置架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可集水浇水的雨伞放置架，包括圆环、引流桶、集水器、花洒、转轴、底座、连接板、转盘、圆孔、滤网，所述圆环顶端设有圆孔，所述圆环内固定连接有连接板，所述连接板一端固定连接转盘，所述转盘上有圆孔，所转盘中间穿插连接转轴，所述圆环底部边缘卡套活动连接引流桶，所述引流桶底端活动连接集水器，所述集水器顶端设有滤网，所述集水器外侧设有花洒，所述转轴固定连接底座。
作为本实用新型进一步的方案，所述圆环与转盘之间有连接板连接，且圆环与转盘上均设有圆孔。
作为本实用新型进一步的方案，所述引流桶为上宽下窄结构，且引流桶可与圆环分离。
作为本实用新型进一步的方案，所述集水器外侧周围设有多个花洒，且呈往下45°设置。
作为本实用新型进一步的方案，所述底座为同心圆凹槽状，且底座内中心有直径为30cm的圆台连接转轴。
作为本实用新型进一步的方案，所述集水器顶端有滤网，且滤网为金属过滤网结构。
与现有技术相比，本实用新型的有益效果是：该种可集水浇水的雨伞放置架采用。
1、本实用新型设置有圆环与转盘之间有连接板连接，且圆环与转盘上均设有圆孔，根据圆环和引流桶的位置关系设定圆环上的孔适用于折叠雨伞，转盘上的圆孔适用于长柄雨伞，这样将长短不同的雨伞分层放置利于有雨水地雨伞晾干，折叠雨伞的雨水不易滴落到长柄雨伞上。
2、本实用新型设置有引流桶为上宽下窄结构，且引流桶可与圆环分离，上宽下窄的结构更利于对雨水滴落的引流，且引流桶可拆下烘干不易发霉。
3、本实用新型设置有集水器外侧周围设有多个花洒，且呈往下45°设置，集水器中的水可以通过转动从花洒出来，这样对雨水起到了很好的再利用。
4、本实用新型设置有底座为同心圆凹槽状，且底座内中心有直径为30cm的圆台连接转轴，在凹槽内可放置盆栽，由于底座凹槽中有圆台，盆栽不会挤压转轴不会影响转轴工作。
5、本实用新型设置有集水器顶端有滤网，且滤网为金属过滤网结构，雨伞上的雨水可经过滤网进行过滤后进入集水器，这样可减少雨水中的杂质，更纯净的雨水浇灌盆栽。
附图说明

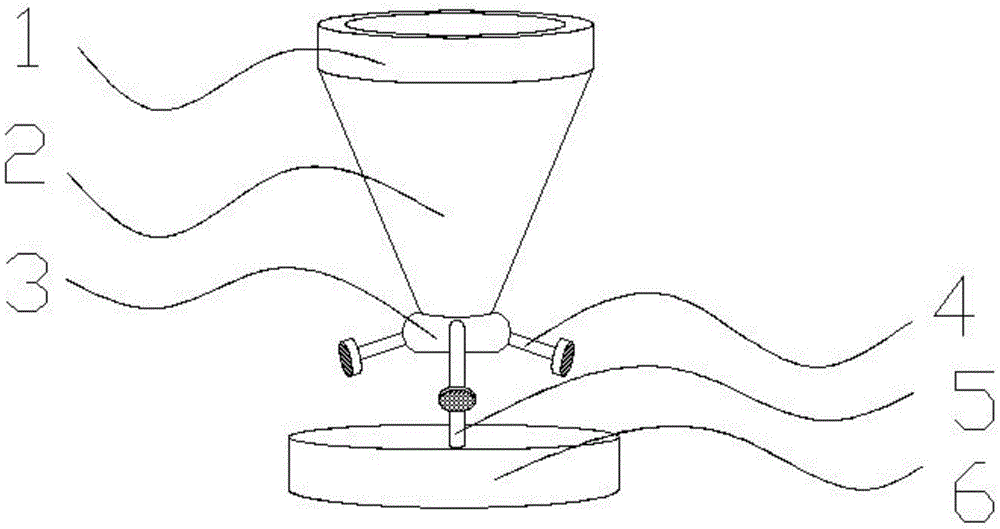

图1是本实用新型的正面整体结构示意图；
图2是本实用新型的集水器结构示意图；
图3是本实用新型的圆环局部放大结构示意图。
图中：圆环-1、引流桶-2、集水器-3、花洒-4、转轴-5、底座-6、连接板-7、转盘-8、圆孔-9、滤网-10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型提供一种技术方案：一种可集水浇水的雨伞放置架，包括圆环1、引流桶2、集水器3、花洒4、转轴5、底座6、连接板7、转盘8、圆孔9、滤网10，圆环1顶端设有圆孔9，圆环1内固定连接有连接板7，连接板7一端固定连接转盘8，转盘8上有圆孔9，所转盘8中间穿插连接转轴5，圆环1底部边缘卡套活动连接引流桶2，引流桶2底端活动连接集水器3，集水器3顶端设有滤网10，集水器3外侧设有花洒4，转轴5固定连接底座6。
进一步的，圆环1与转盘8之间有连接板7连接，且圆环1与转盘8上均设有圆孔9，根据圆环1和引流桶2的位置关系设定圆环1上的孔适用于折叠雨伞，转盘8上的圆孔9适用于长柄雨伞，这样将长短不同的雨伞分层放置利于有雨水地雨伞晾干，折叠雨伞的雨水不易滴落到长柄雨伞上。
进一步的，引流桶2为上宽下窄结构，且引流桶2可与圆环1分离，上宽下窄的结构更利于对雨水滴落的引流，且引流桶2可拆下烘干不易发霉。
进一步的，集水器3外侧周围设有多个花洒4，且呈往下45°设置，集水器3中的水可以通过转动从花洒4出来，这样对雨水起到了很好的再利用。
进一步的，底座6为同心圆凹槽状，且底座6内中心有直径为30cm的圆台连接转轴5，在凹槽内可放置盆栽，由于底座6凹槽中有圆台，盆栽不会挤压转轴5不会影响转轴5工作。
进一步的，集水器3顶端有滤网10，且滤网10为金属过滤网结构，雨伞上的雨水可经过滤网10进行过滤后进入集水器3，这样可减少雨水中的杂质，更纯净的雨水浇灌盆栽。
工作原理：首先，将用过打湿的折叠雨伞放置圆环1上的圆孔9内，将用过打湿的长柄雨伞放置转盘8上的圆孔9内，圆环1由连接板7连接转盘8，转盘8连接转轴5，可轻轻转动圆环1，使得圆环1旋转并带动转盘8和转轴5一起旋转，旋转时的雨伞雨水会随高速旋转滴落，滴落的雨水通过引流桶2的引流到达集水器3，在到达集水器3之前流经滤网10，当需要给放置在底座6凹槽内的盆栽浇水时转动集水器3即可，集水器3内过滤好的雨水会因为引力和重力原理从花洒4出来，对盆栽进行浇水，当不是雨天时可将引流桶2卸下，对引流桶2进行晾晒放置发霉。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
