一种光伏太阳能板固定装夹装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:新能源
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及光伏太阳能技术领域,具体为一种光伏太阳能板固定装夹装置。


背景技术

生活中新能源是的应用已经成为不可缺少的一部分,光伏太阳能板是指利用光伏半导体材料的光生伏打效应而将太阳能转化为直流电能的设施,目前主流光伏组件都是以硅基电池片为核心的,光电转化效率最高接近20%,现有的对于光伏太阳能板加工用的固定装夹存在不少缺陷,光伏太阳能板夹紧次数多且速度较慢,工作效率低,同时容易对光伏太阳能板容易造成损坏,同时也不利于除去废渣和进行废渣收集,使光伏太阳能板的加工质量降低,所以一种光伏太阳能板固定装夹装置对企业生产有着很大的作用。


实用新型内容

本实用新型的目的在于提供一种光伏太阳能板固定装夹装置,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种光伏太阳能板固定装夹装置,包括箱体,所述箱体的底部下表面固定连接有四个支撑腿,所述箱体左右两侧面的顶部设置有滑槽,所述箱体左右两侧设有两对对称的轴承一,并且两对轴承一之间分别套接有传动轴一和传动轴三,所述传动轴一和传动轴三的外表面均套接有滚轴,并且两个滚轴通过传动带进行传动连接,所述箱体左右两侧的内壁均设置有电动推杆,所述电动推杆的一端与箱体的内壁固定连接,所述电动推杆的另一端与压板固定连接,所述压板固定连接有橡胶缓冲块,所述箱体的正面设置有进料口,所述箱体的背面设置有出料口,所述箱体的右侧依次设置有传动轴二、传动轴四和支撑板,所述支撑板的上表面固定连接有电机支撑架,所述电机支撑架与电机固定连接,所述电机的输出端与传动轴五的一端固定连接,所述传动轴五的另一端与传动轴三的一端固定连接,所述传动轴五的外表面套接有链轮二,所述传动轴四的外表面套接有轴承二,所述轴承二的外表面套接有双排链轮,所述双排链轮与链轮二通过链条二进行传动连接,所述传动轴二的外表面套接有轴承三,所述轴承三的外表面套接有链轮一,所述链轮一与双排齿轮通过链条一进行传动连接,所述链条一固定连接有滑块二,所述滑块二与滑板通过设置的滑孔进行滑动连接,所述滑板的顶端与传动杆的一端固定连接,所述传动杆的另一端与滑动杆的一端固定连接,所述滑动杆的下表面固定连接有除杂刷,所述滑动杆的两端固定连接有滑块一,所述滑块一通过滑槽与箱体进行滑动连接,所述箱体内部底部设置有杂物收集槽。

优选的,所述传动轴二与传动轴四在箱体正面位置平行。

优选的,所述杂物收集槽的出口与收集箱对应设置,所述收集箱与箱体的底部下表面活动连接。

优选的,所述箱体的右侧表面设置有控制开关,所述控制开关的输出端分别与电机和电动推杆的输入端电性连接。

优选的,所述箱体内的两个电动推杆的位置对称。

与现有技术相比,本实用新型的有益效果是:该光伏太阳能板固定装夹装置,采用电动推杆装置,方便对光伏太阳能板快速的固定,压板上设置有橡胶缓冲块有保护作用,防止光伏太阳能板在固定时产生损伤,该装置设置有除杂刷和收集箱,方便在工作时能够快速的将光伏太阳能板表面的碎杂质进行清除和收集,同时该装置内设置有传动带,方便光伏太阳能板的运送,减少搬运次数,简单方便,工作效率更高。


附图说明

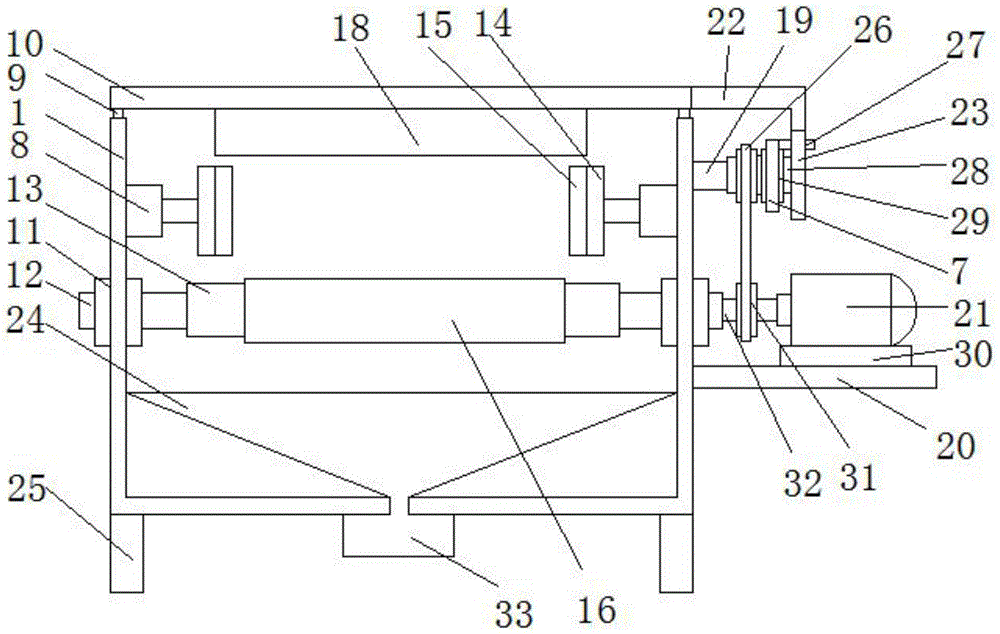

图1为本实用新型正视的剖面结构示意图;

图2为本实用新型俯视的剖面结构示意图;

图3为本实用新型右视结构示意图;

图4为本实用新型图2的A部分放大的机构示意图。

图中:1箱体、2进料口、3传动轴一、4滑槽、5传动轴二、6链轮一、7链条一、8电动推杆、9滑块一、10滑动杆、11轴承一、12传动轴三、13滚轴、14压板、15橡胶缓冲块、16传动带、17出料口、18除杂刷、19传动轴四、20支撑板、21电机、22传动杆、23滑板、24杂物收集槽、25支撑腿、26链条二、27滑块二、28轴承二、29双排链轮、30电机支撑架、31链轮二、32传动轴五、33收集箱、34滑孔、35轴承三、36控制开关。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1—4,本实用新型提供一种技术方案:一种光伏太阳能板固定装夹装置,包括箱体1,箱体1的底部下表面固定连接有四个支撑腿25,箱体1左右两侧面的顶部设置有滑槽4,通过设置滑槽4,方便滑动杆10通过滑块一9在箱体1顶部来回滑动,箱体1左右两侧设有两对对称的轴承一11,并且两对轴承一11之间分别套接有传动轴一3和传动轴三12,传动轴一3和传动轴三12的外表面均套接有滚轴13,并且两个滚轴13通过传动带16进行传动连接,通过设置传动带16,方便电机21通过传动轴五32带动传动轴三12转动,再通过传动带16带动传动轴一3转动,最终达到运送光伏太阳能板的作用,箱体1左右两侧的内壁均设置有电动推杆8,电动推杆8的一端与箱体1的内壁固定连接,箱体1内的两个电动推杆8的位置对称,通过设置带动电动推杆8为压板14提供动力,从而带动压板14和橡胶缓冲块15运动,起到压板14对光伏太阳能板挤压达到固定的作用,电动推杆8的另一端与压板14固定连接,压板14固定连接有橡胶缓冲块15,通过设置橡胶缓冲块15,可对光伏太阳能板形成保护作用,防止光伏太阳能板在固定过程中损坏,箱体1的正面设置有进料口2,箱体1的背面设置有出料口17,箱体1的右侧依次设置有传动轴二5、传动轴四19和支撑板20,传动轴二5与传动轴四19在箱体1正面位置平行,通过设置传动轴二5和传动轴四19位置平行,使链轮一7在水平方向运动,再通过滑块二27、滑板23和传动杆22使滑动杆10在水平方向来回运动,支撑板20的上表面固定连接有电机支撑架30,电机支撑架30与电机21固定连接,通过设置电机21,方便为整个装置提供动力,电机21的输出端与传动轴五32的一端固定连接,传动轴五32的另一端与传动轴三12的一端固定连接,传动轴五32的外表面套接有链轮二31,传动轴四19的外表面套接有轴承二28,轴承二28的外表面套接有双排链轮29,通过设置双排链轮29,方便电机21通过传动轴五32、链轮二21和链条二26直接给链条一7传输动力,双排链轮29与链轮二31通过链条二26进行传动连接,传动轴二5的外表面套接有轴承三35,轴承三35的外表面套接有链轮一6,链轮一6与双排齿轮29通过链条一7进行传动连接,链条一7固定连接有滑块二27,滑块二27与滑板23通过设置的滑孔34进行滑动连接,通过设置滑孔34,方便滑块二27在链轮一6和双排链轮29处转向时来回运动,消除垂直方向的力,使滑动杆10通过传动杆22和滑板23传动来回运动,滑板23的顶端与传动杆22的一端固定连接,传动杆22的另一端与滑动杆10的一端固定连接,滑动杆10的下表面固定连接有除杂刷18,通过设置除杂刷18,方便除杂刷18在滑动杆10的带动下来回运动,从而清洁光伏太阳能板上的杂物,滑动杆10的两端固定连接有滑块一9,滑块一9通过滑槽4与箱体1进行滑动连接,箱体1内部底部设置有杂物收集槽24,通过设置杂物收集槽24,方便对被除杂刷18扫下的杂物进行收集,杂物收集槽24的出口与收集箱33对应设置,收集箱33与箱体1的底部下表面活动连接,箱体1的右侧表面设置有控制开关36,控制开关36的输出端分别与电机21和电动推杆8的输入端电性连接。

工作原理:工作时,光伏太阳能板通过进料口2进入箱体1内传动带16上运动至箱体1中部,此时电动推杆8启动伸长,通过压板14和橡胶缓冲块15夹紧光伏太阳能板使其固定,电机21转动通过传动轴五32带动传动轴三12转动,同时传动轴三13外表面的滚轴13运动从而带动传动带16运动,传动轴五32带动链轮二31转动,链轮二31通过链条二26带动双排链轮29转动,双排链轮29通过链条一7带动链轮一6转动,链条一7运动通过滑块二27、滑板23和传动杆22带动滑动杆10水平运动,滑动杆10带动除杂刷18扫去光伏太阳能板上的杂物,杂物通过杂物收集槽24收集到收集箱中,完成后电动推杆8收缩,光伏太阳能板再由传动带16通过出料口17运送出来。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
