技术领域
本实用新型涉及床上用品技术领域，更具体地说，特别涉及一种用于隐藏式自动升降的蚊帐挂。
背景技术
夏天也是蚊子猖狂的最佳时期，为了避免被蚊子咬到，尤其是有小孩、孕妇的家庭，因此不得不想办法避免蚊虫叮咬；
现在防止蚊虫叮咬的方法多种多样，有使用灭蚊灯、驱蚊液、蚊香等，最早也最实用的还属蚊帐了，但是蚊帐太麻烦，白天不用时会挡住光线和风，拆装又麻烦。
实用新型内容
(一)技术问题
综上所述，本实用新型提供一种隐藏式自动升降的蚊帐挂，通过结构与功能性的改进，以解决背景技术中蚊帐架拆装不便的问题。
(二)技术方案
本实用新型提供了一种用于隐藏式自动升降的蚊帐挂，包括伸缩支架、固定板和U型支架，所述U型支架底端套接有伸缩支架，所述伸缩支架底部固定连接有固定板，所述伸缩支架正面固定连接有固定盒，所述固定盒正面从下往上依次均匀贯穿设置有小孔，所述固定盒内侧贯穿设置有槽道，所述固定盒内活动连接有挡板，所述挡板两端设置有固定连接有弹簧，所述弹簧另一端固定连接有凸点，所述伸缩支架外侧面贯穿设置有微型电机，所述伸缩支架内部固定连接有电动推杆，所述U型支架折角处固定连接有固定杆，所述固定杆上套接有挂环。
优选的，所述伸缩支架、U型支架和固定盒内部为空心结构。
优选的，所述凸点中部直径与小孔孔径大小相同。
优选的，所述电动推杆伸长时最长长度与伸缩支架伸长最长长度相同。
优选的，所述电动推杆顶端的直径大于U型支架底部的孔径，小于伸缩支架顶部的孔径。
优选的，所述固定杆在U型支架顶部横向支架中间。
优选的，所述固定板上贯穿设置有两个孔。
(三)有益效果
本实用新型提供了一种隐藏式自动升降的蚊帐挂，通过设置有伸缩支架、U型支架和电动推杆，启动电动推杆推动U型支架，将U型支架向上推至最高处，伸缩支架也会随之伸长，然后挂上蚊帐，如果暂时不需要时，无需将蚊帐取下，直接将蚊帐移动到床头，收起支架即可，方便使用又不占地方。
其次，设有挡板，可上下调节，可将挡板打开，防止小孩从床上滚落下去。
附图说明

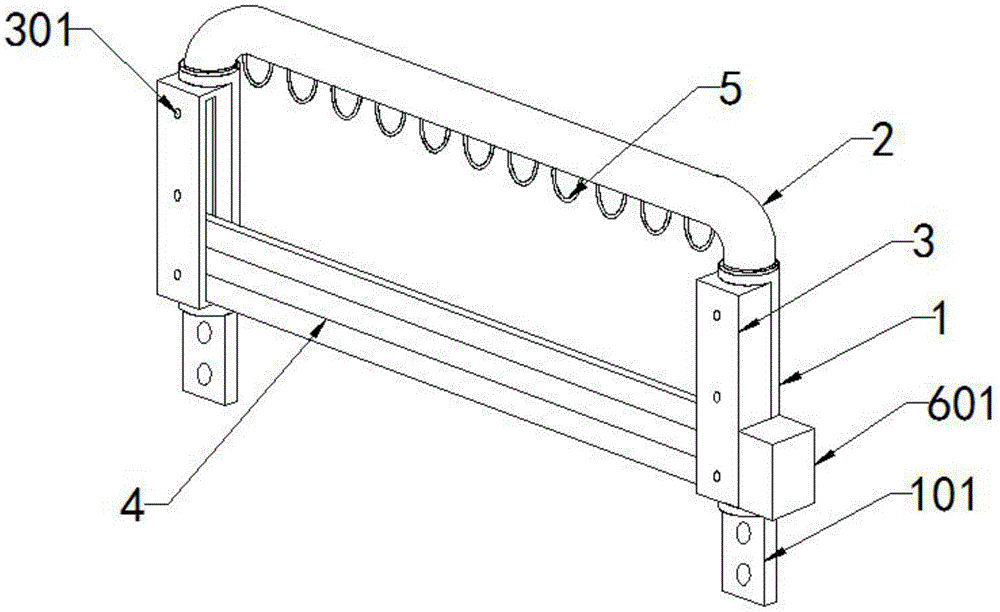

图1是本实用新型的整体结构示意图；
图2是本实用新型的挡板活动结构示意图；
图3是本实用新型的剖面结构示意图；
图4是本实用新型的U型支架顶部侧剖面示意图；
图5是本实用新型的图2中A处放大结构示意图；
图6是本实用新型的图3中B处放大结构示意图；
图7是本实用新型的图3中C处放大结构示意图；
在图1至图7，部件名称或线条与附图编号的对应关系为：
伸缩支架-1，固定板-101，U型支架-2，固定盒-3，小孔-301，槽道-302，挡板-4，凸点-401，弹簧-402，挂环-5，电动推杆-6，微型电机-601，固定杆-7。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
请参考图1至图7；
本实用新型提出了一种用于隐藏式自动升降的蚊帐挂，包括伸缩支架1、固定板101和U型支架2，U型支架2底端套接有伸缩支架1，伸缩支架1底部固定连接有固定板101，伸缩支架1正面固定连接有固定盒3，固定盒3正面从下往上依次均匀贯穿设置有小孔301，固定盒3内侧贯穿设置有槽道，固定盒3内活动连接有挡板4，挡板4两端设置有固定连接有弹簧402，弹簧402另一端固定连接有凸点401，伸缩支架1外侧面贯穿设置有微型电机601，伸缩支架1内部固定连接有电动推杆6，U型支架2折角处固定连接有固定杆7，固定杆7上套接有挂环5。
本实施例中，伸缩支架1、U型支架2和固定盒3内部为空心结构。
本实施例中，凸点401中部直径与小孔301孔径大小相同，凸点401可从小孔301中穿过。
本实施例中，电动推杆6伸长时最长长度与伸缩支架1伸长最长长度相同，电动推杆6能将伸缩支架1升到最高处。
本实施例中，电动推杆6顶端的直径大于U型支架2底部的孔径，小于伸缩支架1顶部的孔径，电动推杆6可在伸缩支架1中间活动，且能推动U型支架2的底部。
本实施例中，固定杆7在U型支架2顶部横向支架中间，挂环5可在固定杆7上左右移动。
本实施例中，固定板101上贯穿设置有两个孔，可将支架固定在床边。
其中，电动推杆6由推杆与微型电机组合而成。
工作原理：本实用新型中，将两个支架通过固定板101分别固定在床两侧，通过孔径来调节用户高度的需求，收缩时可当作挡板挡在床两边，防止小孩滚落；
当需要使用蚊帐时，可将微型电机601开关打开，使电动推杆6升起，则支架也随之升起，到达一定高度停止关闭，然后将蚊帐挂在挂环5上，使用蚊帐，也可将挡板4向上拉，凸点401经过小孔301弹出来，进而固定在那个位置，如果暂时不需要蚊帐时，可将蚊帐两边移到床头，接着按着凸点401将挡板4向下推，可收缩挡板4，然后打开微型电机601，将支架缩回到原来的位置，整理好蚊帐即可。
本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
