技术领域
本实用新型属于建筑机械技术领域，尤其涉及一种钢筋除锈剂喷洒装置。
背景技术
除锈剂也称为松锈剂，主要作用是松解生锈紧固件，润滑不能拆卸的紧固件，便于拆卸生锈的紧固件，它能在裸露的金属表面形成持久的防腐蚀保护，防止新的锈蚀形成。除锈剂也是理想的润滑冷却液，适用于不锈钢、铝板表面攻螺纹。还能有效清洁干燥电子设备，改善传导性能。
现有的钢筋在除锈过程中，通常使用喷药机来喷洒除锈剂，现有的喷药剂在使用过程中，工作人员需要不停的移动喷头的位置来将除锈剂喷洒均匀，人工喷洒比较费力，同时人工喷洒效率低下。
实用新型内容
本实用新型提供一种钢筋除锈剂喷洒装置，旨在解决现有的钢筋在除锈过程中，通常使用喷药机来喷洒除锈剂，现有的喷药剂在使用过程中，工作人员需要不停的移动喷头的位置来将除锈剂喷洒均匀，人工喷洒比较费力，同时人工喷洒效率低下的问题。
本实用新型是这样实现的，一种钢筋除锈剂喷洒装置，包括输水组件和喷洒组件，所述输水组件包括水箱、水泵、底座、蓄电池、支座、硬质水管和伸缩水管，所述水箱、水泵、蓄电池和支座均固定连接于所述底座，所述蓄电池位于所述底座的上方，所述支座位于所述蓄电池的上方，所述水泵位于所述蓄电池的右侧，所述水箱位于所述水泵的右侧，所述硬质水管固定连接于所述支座，所述硬质水管位于所述支座的上方，所述伸缩水管固定连接于所述硬质水管，所述伸缩水管位于所述硬质水管的上方，所述水泵电性连接于所述蓄电池，所述喷洒组件包括插销、转轴、支杆、转轮、输出管、喷头、皮带、电机和支柱，所述电机和支杆均固定连接于所述支座，所述支柱滑动连接于所述支座，所述支柱位于所述硬质水管的左侧，所述支杆位于所述支柱的左侧，所述电机位于所述支杆的左侧，所述转轮转动连接于所述支杆，所述转轮位于所述支杆的上端，所述电机通过所述皮带传动连接于所述转轮，所述输出管通过所述转轴转动连接于所述支柱，所述转轴位于所述支柱的上方，所述插销销接于所述支座，所述伸缩水管固定连接于所述输出管，所述喷头固定连接于所述输出管，所述喷头位于所述输出管的右侧，所述电机电性连接于所述蓄电池。
本实用新型还提供优选的，所述水泵输入端固定连接于所述水箱，所述水泵的输出端固定连接于所述硬质水管。
本实用新型还提供优选的，所述支座的外侧开设有孔洞，所述孔洞与所述插销相适配。
本实用新型还提供优选的，所述孔洞的数量为三个，三个所述孔洞之间等距分布。
本实用新型还提供优选的，所述转轮设置为椭圆形，所述转轮的上表面紧贴所述输出管的下表面。
本实用新型还提供优选的，所述水箱的上方开设有进水口，所述进水口的上方设置有密封盖。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种钢筋除锈剂喷洒装置，通过设置所述转轮和转轴实现自动化的喷洒的，在使用时，所述水泵将所述水箱中的除锈剂抽出，除锈剂从所述喷头喷洒，在此过程中，所述电机通过所述皮带带动所述转轮转动，所述转轮的上表面抵住所述输水管的下表面，此时所述转轮带动所述输水管上下摆动，除锈剂沿着抛物线喷洒到钢筋上，模拟了人工喷洒时移动喷头的动作，相比较现有的喷洒装置，新型的钢筋除锈剂喷洒装置能够不停的移动所述喷头的位置，使用起来简单方便，适用于大规模除锈，工作效率高。
附图说明

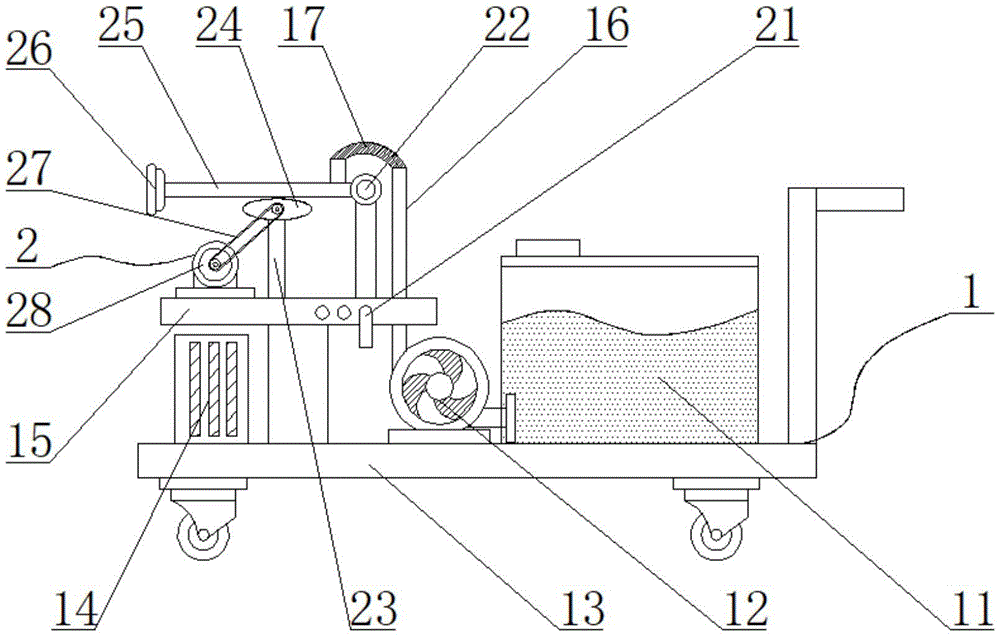

图1为本实用新型的整体结构示意图；
图2为本实用新型中插销的结构示意图；
图3为本实用新型中喷洒组件的结构示意图；
图中：1-输水组件、11-水箱、12-水泵、13-底座、14-蓄电池、15-支座、16-硬质水管、17-伸缩水管、2-喷洒组件、21-插销、22-转轴、23-支杆、24-转轮、25-输水管、26-喷头、27-皮带、28-电机、29-支柱。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种钢筋除锈剂喷洒装置，包括输水组件1和喷洒组件2，输水组件1包括水箱11、水泵12、底座13、蓄电池14、支座15、硬质水管16和伸缩水管17，水箱11、水泵12、蓄电池14和支座15均固定连接于底座13，蓄电池14位于底座13的上方，支座15位于蓄电池14的上方，水泵12位于蓄电池14的右侧，水箱11位于水泵12的右侧，硬质水管16固定连接于支座15，硬质水管16位于支座15的上方，伸缩水管17固定连接于硬质水管16，伸缩水管17位于硬质水管16的上方，水泵12电性连接于蓄电池14，喷洒组件2包括插销21、转轴22、支杆23、转轮24、输出管25、喷头26、皮带27、电机28和支柱29，电机28和支杆23均固定连接于支座15，支柱29滑动连接于支座15，支柱29位于硬质水管16的左侧，支杆23位于支柱29的左侧，电机28位于支杆23的左侧，转轮24转动连接于支杆23，转轮24位于支杆23的上端，电机28通过皮带27传动连接于转轮24，输出管25通过转轴22转动连接于支柱29，转轴22位于支柱29的上方，插销21销接于支座15，伸缩水管17固定连接于输出管25，喷头26固定连接于输出管25，喷头26位于输出管25的右侧，电机28电性连接于蓄电池14。
在本实施方式中，通过设置转轮24使得输出管25能够上下移动的，当启动电机28时，电机28通过皮带27带动转轮24转动，输送管25的右端通过转轴22转动，当转轮24的长半径顶点抵住输出管25时，输出管25向上运动，当转轮24的短半径顶点抵住输出管25时，输出管25向下运动，转轮24的转动带动输出管25上下摆动。
在本实施方式中，通过设置转轴22和转轮24实现自动化的喷洒的，在使用过程中，将水箱11上方的密封盖打开，然后将除锈剂从进水口倒入水箱11中，盖上密封盖，从而完成除锈剂的添加，当水泵12开启时，水泵12的输入端将水箱11中的除锈剂抽出，水泵12的输出端将除锈剂从硬质水管16向上提升，除锈剂从伸缩水管17输送到输出管25中，除锈剂从喷头26进行喷洒，在喷洒过程中，支柱29滑动连接于支柱15，当支柱29的位置确定完成后，将插销21插入孔洞，从而对支柱29的位置进行确定，将插销21和右侧的孔洞插接时，此时支杆23距离支柱29最近，转轮24和转轴22的距离最近，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最大，将插销21和左侧的孔洞插接时，此时支杆23距离支柱29最远，转轮24和转轴22的距离最远，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最小，输出管25的摆动幅度越大喷洒的范围越大，输出管25的摆动幅度越小喷洒的范围越小，当启动电机28时，电机28通过皮带27带动转轮24转动，输送管25的右端通过转轴22转动，当转轮24的长半径顶点抵住输出管25时，输出管25向上运动，当转轮24的短半径顶点抵住输出管25时，输出管25向下运动，转轮24的转动带动输出管25上下摆动，此时喷头26开始摆动，除锈剂沿着抛物线喷洒到钢筋上，模拟了人工喷洒时移动喷头26的动作，相比较现有的喷洒装置，新型的钢筋除锈剂喷洒装置能够不停的移动喷头26的位置，使用起来简单方便，适用于大规模除锈，工作效率高，从而完成均匀喷洒。
进一步的，水泵12输入端固定连接于水箱11，水泵12的输出端固定连接于硬质水管16。
在本实施方式中，通过水泵12来进行输水的，当水泵12开启时，水泵12的输入端将水箱11中的除锈剂抽出，水泵12的输出端将除锈剂从硬质水管16向上提升，除锈剂从伸缩水管17输送到输出管25中，除锈剂从喷头26进行喷洒。
进一步的，支座15的外侧开设有孔洞，孔洞与插销21相适配。
在本实施方式中，通过设置插销21的对支柱29的位置进行确定，支柱29滑动连接于支柱15，当支柱29的位置确定完成后，将插销21插入孔洞，从而对支柱29的位置进行确定。
进一步的，孔洞的数量为三个，三个孔洞之间等距分布。
在本实施方式中，通过设置孔洞来调节喷洒的高度的，将插销21和右侧的孔洞插接时，此时支杆23距离支柱29最近，转轮24和转轴22的距离最近，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最大，将插销21和左侧的孔洞插接时，此时支杆23距离支柱29最远，转轮24和转轴22的距离最远，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最小。
进一步的，转轮24设置为椭圆形，转轮24的上表面紧贴输出管25的下表面。
在本实施方式中，通过设置转轮24使得输出管25能够上下移动的，当启动电机28时，电机28通过皮带27带动转轮24转动，输送管25的右端通过转轴22转动，当转轮24的长半径顶点抵住输出管25时，输出管25向上运动，当转轮24的短半径顶点抵住输出管25时，输出管25向下运动，转轮24的转动带动输出管25上下摆动。
进一步的，水箱11的上方开设有进水口，进水口的上方设置有密封盖。
在本实施方式中，通过设置水箱11来存储除锈剂的，在使用过程中，将水箱11上方的密封盖打开，然后将除锈剂从进水口倒入水箱11中，盖上密封盖，从而完成除锈剂的添加。
本实用新型的工作原理及使用流程：本实用新型安装好过后，在使用过程中，将水箱11上方的密封盖打开，然后将除锈剂从进水口倒入水箱11中，盖上密封盖，从而完成除锈剂的添加，当水泵12开启时，水泵12的输入端将水箱11中的除锈剂抽出，水泵12的输出端将除锈剂从硬质水管16向上提升，除锈剂从伸缩水管17输送到输出管25中，除锈剂从喷头26进行喷洒，在喷洒过程中，支柱29滑动连接于支柱15，当支柱29的位置确定完成后，将插销21插入孔洞，从而对支柱29的位置进行确定，将插销21和右侧的孔洞插接时，此时支杆23距离支柱29最近，转轮24和转轴22的距离最近，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最大，将插销21和左侧的孔洞插接时，此时支杆23距离支柱29最远，转轮24和转轴22的距离最远，当转轮24在转动时，在杠杆原理的作用下，输出管25的摆动幅度最小，输出管25的摆动幅度越大喷洒的范围越大，输出管25的摆动幅度越小喷洒的范围越小，当启动电机28时，电机28通过皮带27带动转轮24转动，输送管25的右端通过转轴22转动，当转轮24的长半径顶点抵住输出管25时，输出管25向上运动，当转轮24的短半径顶点抵住输出管25时，输出管25向下运动，转轮24的转动带动输出管25上下摆动，此时喷头26开始摆动，除锈剂沿着抛物线喷洒到钢筋上，模拟了人工喷洒时移动喷头26的动作，相比较现有的喷洒装置，新型的钢筋除锈剂喷洒装置能够不停的移动喷头26的位置，使用起来简单方便，适用于大规模除锈，工作效率高，从而完成均匀喷洒。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
