技术领域
本实用新型属于园林技术领域，尤其涉及一种园林花盆运输车。
背景技术
花盆是种花用的一种器皿，是用质地为泥、瓷、塑料、石及木制品等材料制作的盆形容器，为口大底端小的倒圆台或倒棱台形状，花盆形式多样，大小不一，花卉生产者或养花人士可以根据花卉的特性和需要以及花盆的特点选用花盆，根据制作材料不同，可以分为很多种。
目前市场的花盆运输车在大多为较短距离的运输，当花盆在进行较长距离的运输时，导致盆栽在运输时容易缺水，进行浇水时还需耗费大量的人力和时间，进而造成运输时间的加长。
实用新型内容
本实用新型提供一种园林花盆运输车，旨在解决花盆运输车在大多为较短距离的运输，当花盆在进行较长距离的运输时，导致盆栽在运输时容易缺水，进行浇水时还需耗费大量的人力和时间，进而造成运输时间的加长问题。
本实用新型是这样实现的，一种园林花盆运输车，包括支撑组件和传输组件，所述支撑组件包括扶手、支撑底座、水箱、输水管和水泵，所述扶手固定连接于所述支撑架，并位于所述支撑架的外表面，所述支撑架固定连接于所述水箱，并位于所述水箱的外表面，所述支撑底座与所述水箱一体成型，所述水泵位于所述水箱的内部，所述水泵的输出端固定连接于所述输水管，所述水泵与外部电源电性连接，所述传输组件包括中枢架、洒水管、放置板和限位板，所述洒水管和所述放置板均固定连接于所述中枢架，并位于所述中枢架的外表面，所述中枢架与所述放置板对应设置，所述洒水管的外表面开设有洒水口，所述限位板固定连接于所述放置板，并位于所述放置板的上表面，所述中枢架固定连接于所述支撑底座，并位于所述支撑底座的上表面。
本实用新型还提供，优选的，所述中枢架和所述支撑底座的内部均设为中空，且两者相互连通。
本实用新型还提供，优选的，所述支撑架呈方形环绕于所述中枢架的外部，且所述扶手的数量为两个，两个所述沿所述支撑架对称分布。
本实用新型还提供，优选的，所述洒水管的的数量为三个，三个所述洒水管平行分布在所述中枢架上。
本实用新型还提供，优选的，每个所述洒水管均对应一个所述放置板，且每个所述洒水管与所述放置板之间等距分布。
本实用新型还提供，优选的，所述限位板的数量为多个，并沿所述放置板的长度方向依次排列。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种园林花盆运输车，通过设置所述中枢架、所述水箱、所述洒水管和所述放置板，通过所述中枢架通过所述输水管与所述水箱的连通，使所述水箱内部的的水能够通过所述水泵和输水管输送到所述中枢架中，并且，所述洒水管与所述中枢架的连通，使水能够成功的通过所述洒水管对所述放置板上的花盆进行灌溉，使花盆内部的盆栽能够成功的进行浇水，整个过程简单方便，不需要浪费大量的人力，只需启动所述水泵便可，进而减少了不必要的时间和人力的浪费。
附图说明

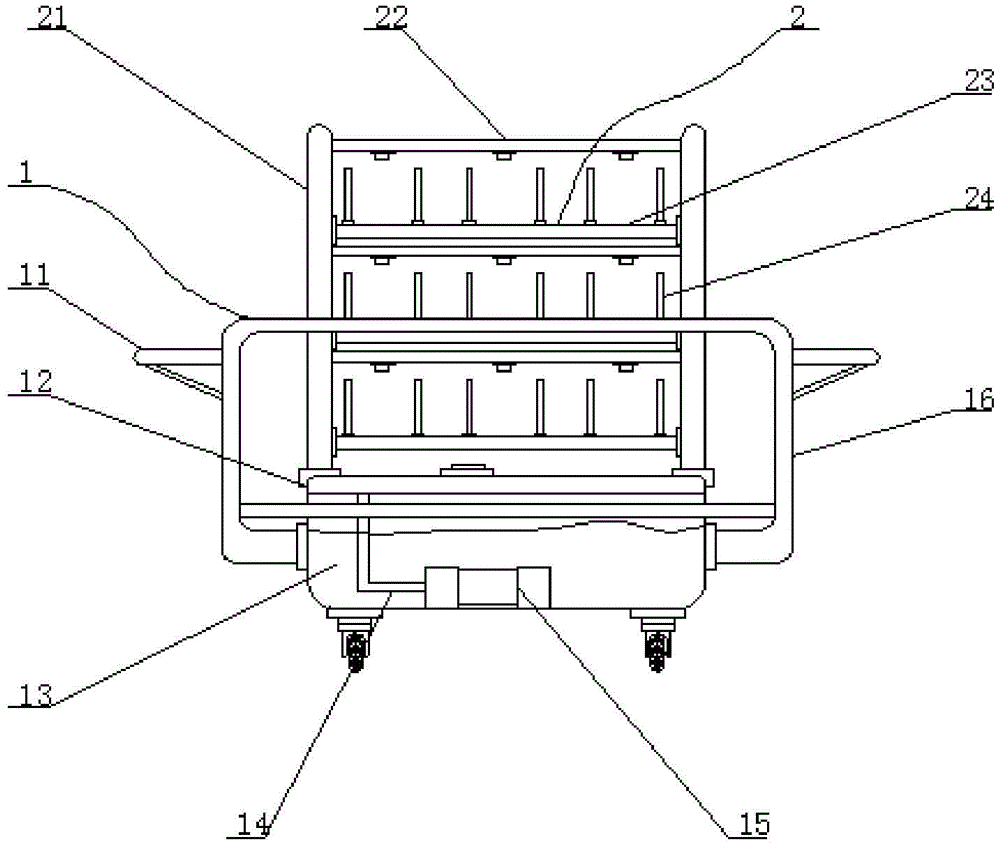

图1为本实用新型的结构示意图；
图2为本实用新型中枢架内部的结构示意图；
图3为本实用新型的洒水管立体结构示意图；
图中：1-支撑组件、11-扶手、12-支撑底座、13-水箱、14-输水管、15-水泵、16-支撑架、2-传输组件、21-中枢架、22-洒水管、23-放置板、24-限位板、25-洒水口。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
请参阅图1-3，本实用新型提供一种技术方案：一种园林花盆运输车，包括支撑组件1和传输组件2，支撑组件1包括扶手11、支撑底座12、水箱13、输水管14和水泵15，扶手11固定连接于支撑架16，并位于支撑架16的外表面，支撑架16固定连接于水箱13，并位于水箱13的外表面，支撑底座12与水箱13一体成型，水泵15位于水箱13的内部，水泵15的输出端固定连接于输水管14，水泵15与外部电源电性连接，传输组件2包括中枢架21、洒水管22、放置板23和限位板24，洒水管22和放置板23均固定连接于中枢架21，并位于中枢架21的外表面，中枢架21与放置板23对应设置，洒水管22的外表面开设有洒水口25，限位板24固定连接于放置板23，并位于放置板23的上表面，中枢架21固定连接于支撑底座12，并位于支撑底座12的上表面。
在本实施方式中，限位板24为在放置板23上垂直放置的板块，限位板24设有多个，使用者可以将花盆放置在两个限位板24之间，通过两个限位板24之间的隔开，对花盆的两侧进行位置限定，避免了花盆在运输的出现相互碰撞的情况，并且，通过限位板24还可以根据不同的盆栽对花盆进行区分，进而避免不必要的时间和经济费用的损失。
在本实施方式中，通过洒水管22可以对放置板23上的花盆进行灌溉，在使用的过程中，外部电源成功连接，水泵15开始工作，首先，使用者将花盆依次放于放置板23上，通过限位板24将花盆进行阻隔分开，随后通过扶手11控制整个运输车开始运动，当花盆在运输的过程中需要进行浇水时，通过水泵15将水箱13内部的水吸收到输水管14中，随后通过输水管14对支撑底座12内部的中空环境进行输水，由于中枢架21与支撑底座12相连通，在输水管14内部不断的输送下，水成功的通过支撑底座12输送到中枢架21上，随后通过中枢架21流动到洒水管22中，并通过洒水口26排出，对放置板23上的花盆进行浇水，使花盆内部的盆栽能够成功的进行浇灌，避免了在运输的过程中，花盆内部的盆栽出现枯萎的情况，进而减少了不必要的紧急费用的。
进一步的，中枢架21和支撑底座12的内部均设为中空，且两者相互连通。
在本实施方式中，由于中枢架21与支撑底座12相连通，在输水管14内部不断的输送下，水成功的通过支撑底座12输送到中枢架21上，通过支撑底座12内部的中空环境进行水的中转。
进一步的，支撑架16呈方形环绕于中枢架21的外部，且扶手11的数量为两个，两个11沿支撑架16对称分布。
在本实施方式中，通过两个相对独立的扶手11可以为支撑架16提供两个相对拉力，进而使运输车能够运动的更加方便，并且，通过支撑架16还可以对支撑底座12和中枢架21的进而保护，进而避免其受到损坏。
进一步的，洒水管22的的数量为三个，三个洒水管22平行分布在中枢架21上；每个述洒水管22均对应一个放置板23，且每个洒水管22与放置板23之间等距分布。
在本实施方式中，水通过中枢架21流动到洒水管22中，并通过洒水口26排出，对放置板23上的花盆进行浇水，由于每个洒水管22对应一个放置板23，每个洒水口26对应一个花盆的放置点，使每个花盆都能够进行浇灌。
进一步的，限位板24的数量为多个，并沿放置板23的长度方向依次排列。
在本实施方式中，限位板24为在放置板23上垂直放置的板块，限位板24设有多个，使用者可以将花盆放置在两个限位板24之间，通过两个限位板24之间的隔开，对花盆的两侧进行位置限定，避免了花盆在运输的出现相互碰撞的情况，并且，通过限位板24还可以根据不同的盆栽对花盆进行区分，进而避免不必要的时间和经济费用的损失。
本实用新型的工作原理及使用流程：本实用新型安装好过后，水泵15开始工作，首先，使用者将花盆依次放于放置板23上，通过限位板24将花盆进行阻隔分开，随后通过扶手11控制整个运输车开始运动，当花盆在运输的过程中需要进行浇水时，通过水泵15将水箱13内部的水吸收到输水管14中，随后通过输水管14对支撑底座12内部的中空环境进行输水，由于中枢架21与支撑底座12相连通，在输水管14内部不断的输送下，水成功的通过支撑底座12输送到中枢架21上，随后通过中枢架21流动到洒水管22中，并通过洒水口26排出，对放置板23上的花盆进行浇水，使花盆内部的盆栽能够成功的进行浇灌，避免了在运输的过程中，花盆内部的盆栽出现枯萎的情况，进而减少了不必要的紧急费用的。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
