技术领域
本实用新型涉及环保技术领域，尤其涉及一种环保型垃圾箱。
背景技术
垃圾箱是存放垃圾的容器，作用与垃圾桶相同，一般是方形或长方形。现在流行一种广告型垃圾箱.普遍用于小区，公园等公共场所。垃圾箱会发展成一种新型的智能吸气型垃圾桶。其奥妙就在于，在社区每个垃圾桶的下面都有一个地下暗道和气压机，如同下水道一样，在气压机的作用下。现有的垃圾箱结构简单，使用性能较为单一，尤其是对于一些可回收垃圾的使用，例如铝制易拉罐或塑料瓶等，在回收过程中无法对其自动压缩，导致垃圾箱的存放空间有限，存在一定的局限性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保型垃圾箱。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保型垃圾箱，包括箱体，所述箱体为空腔结构，箱体的一侧顶部开设有投料口，箱体的另一侧底部开设有取料口，箱体靠近取料口的一侧内壁上均安装有第一气缸和固定支架，其中第一气缸位于固定支架正上方，固定支架的一侧转动安装有转动支板，转动支板的一侧顶部焊接有固定块，且固定块与第一气缸的活塞杆转动连接，转动支板的正下方设有与转动支板平行的活动压板，转动支板与活动压板之间设有快速压缩机构，其中快速压缩机构包括两个定位块和导轨，定位块对应焊接于转动支板和活动压板相靠近的一侧，导轨对应焊接于转动支板和活动压板相靠近的另一侧，导轨的内部滑动安装有活动滑块，转动支板和活动压板之间还设有两个交叉转动连接的折叠杆，所述转动支板靠近导轨的一侧底部安装有水平设置的第二气缸，且第二气缸的活塞杆与活动滑块固定连接。
优选的，所述折叠杆的一端对应与定位块转动连接，折叠杆的另一端对应与活动滑块转动连接。
优选的，所述第一气缸转动安装于箱体的顶部内壁上，且第一气缸为倾斜式结构。
优选的，所述转动支板为“7”字形结构，其中转动支板的水平板体一端与固定支架转动连接，第二气缸水平安装于转动支板的竖直板体一侧。
优选的，所述活动压板的底部粘接有橡胶软垫。
本实用新型的有益效果是：通过第一气缸伸缩带动转动支板旋转，可以在该垃圾箱内回收垃圾较多时，将快速压缩机构放下来，利用第二气缸推动活动滑块在导轨内左右滑动，进而在两个折叠杆的交叉转动下，能够推动活动压板上下直线运动，方便对垃圾箱内的可回收垃圾进行快速压缩处理，增加垃圾箱的回收空间，提高垃圾箱的使用效果。本实用新型设计合理，使用方便，能够自动压缩可回收垃圾，增加垃圾箱的回收空间，提高垃圾箱的使用效果。
附图说明

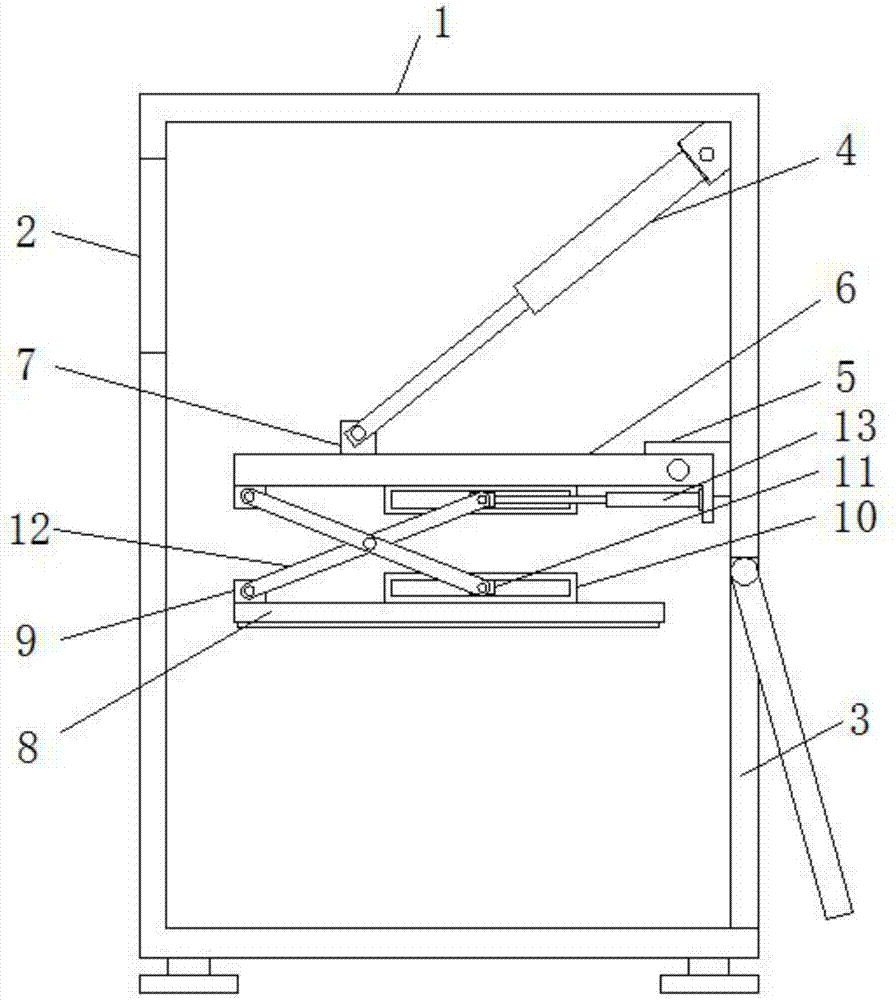

图1为本实用新型提出的一种环保型垃圾箱的活动时的结构示意图；
图2为本实用新型提出的一种环保型垃圾箱的静止时的结构示意图。
图中：1箱体、2投料口、3取料口、4第一气缸、5固定支架、6转动支板、7固定块、8活动压板、9定位块、10导轨、11活动滑块、12折叠杆、13第二气缸。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种环保型垃圾箱，包括箱体1，箱体1为空腔结构，箱体1的一侧顶部开设有投料口2，箱体1的另一侧底部开设有取料口3，箱体1靠近取料口3的一侧内壁上均安装有第一气缸4和固定支架5，其中第一气缸4位于固定支架5正上方，固定支架5的一侧转动安装有转动支板6，转动支板6的一侧顶部焊接有固定块7，且固定块7与第一气缸4的活塞杆转动连接，转动支板6的正下方设有与转动支板6平行的活动压板8，转动支板6与活动压板8之间设有快速压缩机构，其中快速压缩机构包括两个定位块9和导轨10，定位块9对应焊接于转动支板6和活动压板8相靠近的一侧，导轨10对应焊接于转动支板6和活动压板8相靠近的另一侧，导轨10的内部滑动安装有活动滑块11，转动支板6和活动压板8之间还设有两个交叉转动连接的折叠杆12，转动支板6靠近导轨10的一侧底部安装有水平设置的第二气缸13，且第二气缸13的活塞杆与活动滑块11固定连接。
本实施例中，折叠杆12的一端对应与定位块9转动连接，折叠杆12的另一端对应与活动滑块11转动连接，第一气缸4转动安装于箱体1的顶部内壁上，且第一气缸4为倾斜式结构，转动支板6为“7”字形结构，其中转动支板6的水平板体一端与固定支架5转动连接，第二气缸13水平安装于转动支板6的竖直板体一侧，活动压板8的底部粘接有橡胶软垫。
本实施例中，使用时，可回收垃圾从投料口2处投入该垃圾箱的内部，通过第一气缸4伸缩带动转动支板6旋转，可以在该垃圾箱内回收垃圾较多时，将转动支板6放下来，利用第二气缸13推动活动滑块11在导轨10内左右滑动，进而在两个折叠杆12的交叉转动下，能够推动活动压板8上下直线运动，方便对垃圾箱内的可回收垃圾进行快速压缩处理，增加垃圾箱的回收空间，提高垃圾箱的使用效果，在正常使用状态下第一气缸4和第二气缸13缩回，转动支板6和活动压板8距离最近，并将转动支板6上拉，留出垃圾投放的空间，在垃圾箱内部的垃圾放满时，可从取料口3取出收集。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
