技术领域
本实用新型属于环保机械技术领域，尤其涉及一种无烟烧烤炉。
背景技术
烧烤炉是一种用于烧烤羊肉串、蔬菜，烤肉等的设备，以碳烤炉最常见，几乎中国每一个城市的烧烤店、烧烤摊都能看到碳烤炉，周末将烧烤炉带上小车到野外，一边聊天，一边畅饮，一边享受烧烤的乐趣，减轻了平时上班的辛苦之余，又为都市生活新增亮点，是一种能提高人们生活品质的新产品。
目前市场上的烧烤炉在使用时，时常使用滤网来对油烟进行过滤，但是使用时间一长，就需要对滤网进行清洗或者更换，传统方法需要拆开净化箱，使用起来很不方便。
实用新型内容
本实用新型提供一种无烟烧烤炉，旨在解决目前市场上的烧烤炉在使用时，时常使用滤网来对油烟进行过滤，但是使用时间一长，就需要对滤网进行清洗或者更换，传统方法需要拆开净化箱，使用起来很不方便的问题。
本实用新型是这样实现的，一种无烟烧烤炉，包括烧烤组件和净化组件，所述烧烤组件包括烤架、支座和净化箱，所述烤架固定连接于所述支座，所述支座位于所述烤架的上方，所述净化箱固定连接于所述支座，所述净化箱位于所述支座的上方，所述净化组件包括抽屉、滑块、烟囱、支板、弹簧、滑板、滤网、风机和进烟管，所述抽屉滑动连接于所述净化箱，所述抽屉位于所述净化箱的底部，所述支板固定连接于所述净化箱，所述支板位于所述抽屉的上方，所述弹簧固定连接于所述支板，所述弹簧位于所述支板的上方，所述滑板滑动连接于所述净化箱，所述滑板位于所述弹簧的上方，所述滤网滑动连接于所述净化箱，所述滤网位于所述滑板的上方，所述风机固定连接于所述支板，所述风机位于所述滤网的左侧，所述滑块滑动连接于所述净化箱，所述滑块位于所述净化箱的上方，所述烟囱固定连接于所述净化箱，所述烟囱位于所述滑块的左侧，所述进烟管固定连接于所述支座，所述进烟管位于所述支座的内部，所述风机与外部电源电性连接。
本实用新型还提供优选的，所述滑块的数量为两个，两个所述滑块对称分布于所述滤网的两侧。
本实用新型还提供优选的，所述弹簧的数量为九个，九个所述弹簧等距分布于所述支板和滑板之间。
本实用新型还提供优选的，所述进烟管连通于所述风机的进气口，所述进烟管的开口朝下。
本实用新型还提供优选的，所述滑板和所述支板的外表面均设置有通孔。
本实用新型还提供优选的，所述净化箱的上表面开设有横槽，所述滑块通过所述横槽滑动连接于所述净化箱
与现有技术相比，本实用新型的有益效果是：本实用新型的一种无烟烧烤炉，通过设置所述滑板和弹簧实现方便更滑所述滤网的，当要更滑所述滤网时，将两个所述滑块向右侧滑动，此时所述弹簧的张力通过所述滑板带动所述滤网向上抬升，就可以轻易的将所述滤网进行取出，方便的对所述滤网进行清洗或更换，将清洗过后的所述滤网重新放置在所述净化箱内，就可以重新进行油烟的净化，相比较现有的烧烤炉，新型的无烟烧烤炉能够有效的净化油烟，使得烧烤炉使用起来更加环保，同时，新型的无烟烧烤炉能够方便快捷的更换所述滤网，使用起来更简单方便。
附图说明

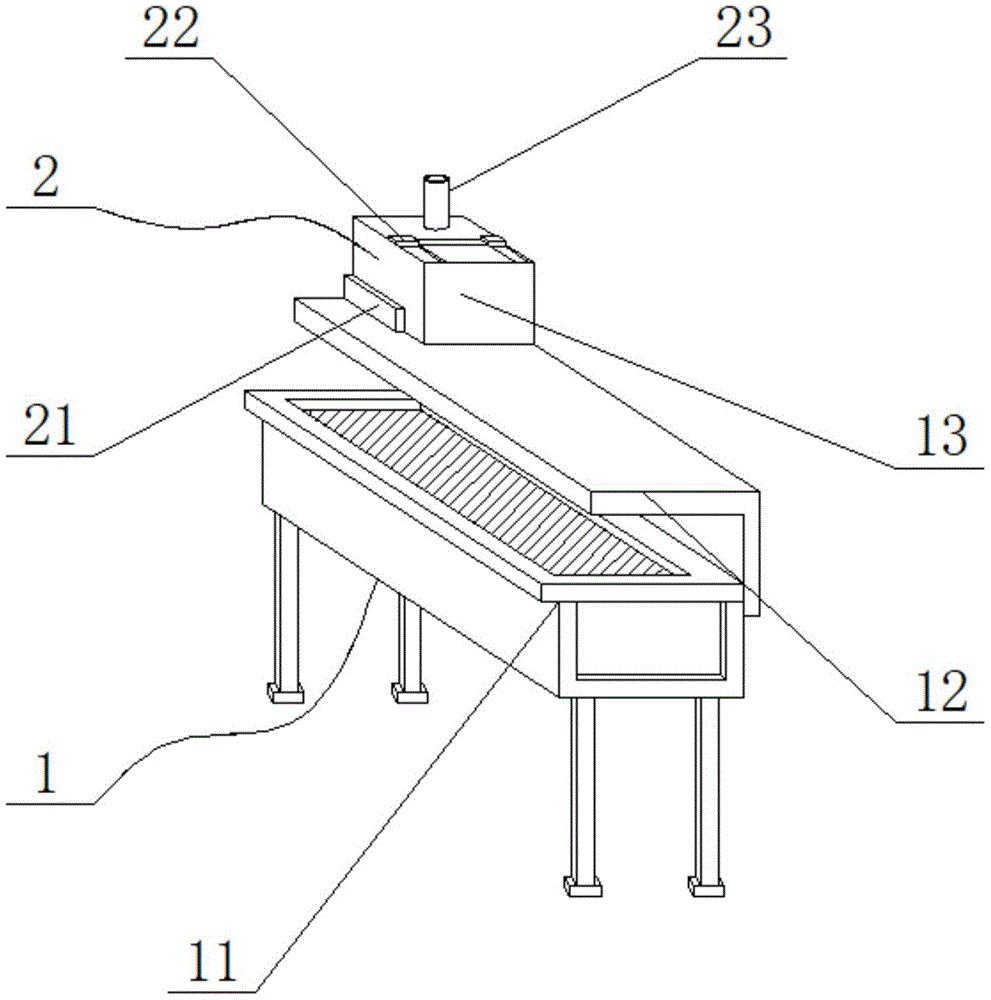

图1为本实用新型的整体结构示意图；
图2为本实用新型中滤网结构示意图；
图3为本实用新型中风机结构示意图；
图中：1-烧烤组件、11-烤架、12-支座、13-净化箱、2-净化组件、21-抽屉、22-滑块、23-烟囱、24-支板、25-弹簧、26-滑板、27-滤网、28-风机、29-进烟管。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种无烟烧烤炉，包括烧烤组件1和净化组件2，烧烤组件1包括烤架11、支座12和净化箱13，烤架11固定连接于支座12，支座12位于烤架11的上方，净化箱13固定连接于支座12，净化箱13位于支座12的上方，净化组件2包括抽屉21、滑块22、烟囱23、支板24、弹簧25、滑板26、滤网27、风机28和进烟管29，抽屉21滑动连接于净化箱13，抽屉21位于净化箱13的底部，支板24固定连接于净化箱13，支板24位于抽屉21的上方，弹簧25固定连接于支板24，弹簧25位于支板24的上方，滑板26滑动连接于净化箱13，滑板26位于弹簧25的上方，滤网27滑动连接于净化箱13，滤网27位于滑板26的上方，风机28固定连接于支板24，风机28位于滤网27的左侧，滑块22滑动连接于净化箱13，滑块22位于净化箱13的上方，烟囱23固定连接于净化箱13，烟囱23位于滑块22的左侧，进烟管29固定连接于支座12，进烟管29位于支座12的内部，风机28与外部电源电性连接。
在本实施方式中，通过设置弹簧25便于取出滤网27的，当两个滑块22箱右侧滑动时，此时弹簧25的张力通过滑板26带动滤网27向上抬升，就可以轻易的将滤网27进行取出。
在本实施方式中，通过设置滑板26和弹簧25实现方便更滑滤网27的，当要更换滤网27时，将两个滑块22沿着横槽向右侧滑动,，此时滤网27的上端失去抵触，弹簧25的张力通过滑板26带动滤网27向上抬升，就可以轻易的将滤网27进行取出，将滤网27进行清洗后，将滤网27重新放入净化箱13中，将两个滑块22箱左侧滑动，此时滑块22的下表面抵住滤网27的上端，从而进行滤网27的安装，当在进行烧烤时，风机28开始工作，将油烟通过进烟管29进行吸入，并输送到滤网27中，滤网27对油烟进行过滤后通过烟囱23排出，当在油烟进行过滤时，油烟集聚过滤会液化成液体，油污从通孔下落抽屉21中，打开抽屉21就可以对油污进行处理，相比较现有的烧烤炉，新型的无烟烧烤炉能够有效的净化油烟，使得烧烤炉使用起来更加环保，同时，新型的无烟烧烤炉能够方便快捷的更换滤网27，使用起来更简单方便。
进一步的，滑块22的数量为两个，两个滑块22对称分布于滤网27的两侧。
在本实施方式中，通过设置滑块22对滤网27进行限位的，当两个滑块22箱右侧滑动时，此时弹簧25的张力通过滑板26带动滤网27向上抬升，就可以轻易的将滤网27进行取出，将滤网27进行清洗后，将滤网27重新放入净化箱13中，将两个滑块22箱左侧滑动，此时滑块22的下表面抵住滤网27的上端，从而进行滤网27的安装。
进一步的，弹簧25的数量为九个，九个弹簧25等距分布于支板24和滑板26之间。
在本实施方式中，通过设置弹簧25便于取出滤网27的，当两个滑块22箱右侧滑动时，此时弹簧25的张力通过滑板26带动滤网27向上抬升，就可以轻易的将滤网27进行取出。
进一步的，进烟管29连通于风机28的进气口，进烟管29的开口朝下。
在本实施方式中，通过设置进烟管29进行油烟抽取的，当在进行烧烤时，风机28开始工作，将油烟通过进烟管29进行吸入，并输送到滤网27中，滤网27对油烟进行过滤后通过烟囱23排出。
进一步的，滑板26和支板24的外表面均设置有通孔。
在本实施方式中，通过设置通孔使得油污能够下落的，当在油烟进行过滤时，油烟集聚过滤会液化成液体，油污从通孔下落抽屉21中，打开抽屉21就可以对油污进行处理。
进一步的，净化箱13的上表面开设有横槽，滑块22通过横槽滑动连接于净化箱13。
在本实施方式中，通过设置横槽使得滑块22能够横向滑动的，当要更换滤网27时，将两个滑块22沿着横槽向右侧滑动,，此时滤网27的上端失去抵触，此时就可以方便的对滤网27进行取出。
本实用新型的工作原理及使用流程：本实用新型安装好过后，将设备接入外部电源，当要更换滤网27时，将两个滑块22沿着横槽向右侧滑动,，此时滤网27的上端失去抵触，弹簧25的张力通过滑板26带动滤网27向上抬升，就可以轻易的将滤网27进行取出，将滤网27进行清洗后，将滤网27重新放入净化箱13中，将两个滑块22箱左侧滑动，此时滑块22的下表面抵住滤网27的上端，从而进行滤网27的安装，当在进行烧烤时，风机28开始工作，将油烟通过进烟管29进行吸入，并输送到滤网27中，滤网27对油烟进行过滤后通过烟囱23排出，当在油烟进行过滤时，油烟集聚过滤会液化成液体，油污从通孔下落抽屉21中，打开抽屉21就可以对油污进行处理，相比较现有的烧烤炉，新型的无烟烧烤炉能够有效的净化油烟，使得烧烤炉使用起来更加环保，同时，新型的无烟烧烤炉能够方便快捷的更换滤网27，使用起来更简单方便。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
