技术领域
本实用新型涉及卫浴技术领域，更具体的，涉及一种公用浴室防滑铺垫。
背景技术
防滑垫，又称止滑垫，顾名思义，是防止滑动的垫子，主要用于浴室、浴缸、卫生间等地方，具有很好的防滑作用，为了防止人们在湿滑的环境中跌倒，在学校的学生浴堂为了防止中小学生洗漱时摔倒通常需要设置防滑垫铺垫，现有的铺垫通常通过防滑条纹来防止滑动，学生光脚站于防滑垫上时使得脚不舒服，且还是会出现滑到的情况，因此设计一种公用浴室防滑铺垫非常的必要。
实用新型内容
本实用新型旨在于解决背景中的提出问题，从而提供一种公用浴室防滑铺垫。
为实现上述目的，本实用新型提供如下技术方案：一种公用浴室防滑铺垫，包括底座、嵌入槽、漏水孔、防滑组件、横向橡胶杆和竖向橡胶杆，所述底座的上表面中央嵌入设置有嵌入槽，所述嵌入槽的内侧四周表面底部均贯穿设置有多个漏水孔，所述嵌入槽的内侧上表面均匀设置有多个防滑组件，横向两个所述个防滑组件之间均固定设置有横向橡胶杆，竖向两个所述防滑组件之间均固定设置有竖向橡胶杆，底座的底部表面固定设置有防滑条纹，所述底座的底部表面嵌入设置有多个吸盘；
所述底座包括有硬板层、弹簧层和橡胶层，所述底座的底部表面固定设置有硬板层，所述硬板层的上表面固定设置有弹簧层，所述弹簧层的上表面固定设置有橡胶层；
所述防滑组件包括有竖向杆、橡胶柱、磨砂层、嵌入槽、弹簧、第一卡环和第二卡环，所述防滑组件的底部固定设置有竖向杆，所述竖向杆的上表面顶部套接设置有橡胶柱，所述橡胶柱的上表面固定设置有磨砂层，所述橡胶柱的底部表面嵌入设置有嵌入孔，所述竖向杆的上表面中央焊接设置弹簧，所述竖向杆的顶部外侧表面焊接设置有第一卡环，所述嵌入槽的内侧表面底部焊接设置有第二卡环。
优选的，所述竖向杆为硬质塑胶材质，且竖向杆嵌入于嵌入槽内。
优选的，所述第一卡环的外侧直径等于嵌入槽的直径。
优选的，所述第二卡环的内侧直径等于竖向杆的直径。
优选的，所述横向橡胶杆和竖向橡胶杆的长度为1-2cm。
优选的，所述吸盘设置有5个及多于5个，且分别处于底座的底部表面四个角落和正中央。
优选的，所述硬板层为硬质塑胶材质，且硬板层的厚度为1-2cm。
优选的，所述防滑条纹为橡胶材质，且防滑条纹为半圆柱状，高度为3-5mm
本实用新型提供了一种公用浴室防滑铺垫，具有以下有益效果：
1、该种公用浴室防滑铺垫设置有防滑组件，通过防滑组件的设置使得人站于防滑铺垫上时，挤压防滑组件上的橡胶柱，橡胶柱嵌入于竖向杆上，使得橡胶柱往下移动，从而使得弹簧处于压缩状态，使得站立时更加舒服，脚通过挤压橡胶柱能增大橡胶柱与脚面的接触面积，使得站立更稳，且在橡胶柱上表面设置有磨砂层，使得能有效的增加脚与橡胶垫之间的摩擦力，进一步防滑。
2、该种公用浴室防滑铺垫通过在底座的底部设置有防滑条纹和吸盘，使得防滑铺垫放于地面上时与地面的连接更加紧固，使得在洗漱的过程中人站于防滑铺垫上时，防滑铺垫不易滑动，使得人站立更加稳固，不易滑倒。
3、该种公用浴室防滑铺垫设置有橡胶层和弹簧层，使得在人站于防滑组件上时，竖向杆往下挤压，通过橡胶层和弹簧层进一步对防滑组件进行缓冲，使得人站立更加舒适。
4、该种公用浴室防滑铺垫设置有漏水孔，通过漏水孔的设置使得在洗漱的过程中不会有水积于嵌入槽内，使得能保证防滑铺垫的在不使用时处于干燥状态，增加使用寿命。
附图说明

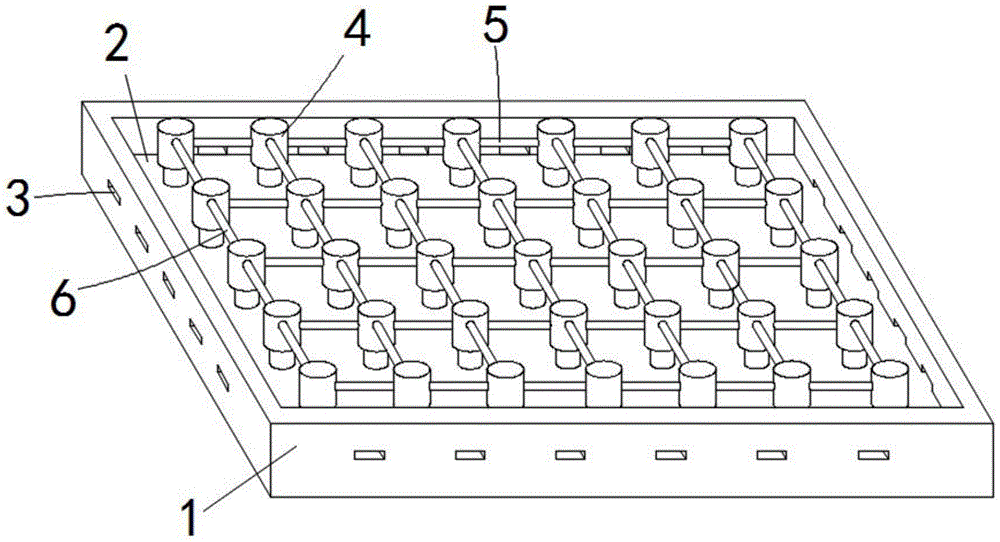

图1为本实用新型的整体结构示意图。
图2为本实用新型的整体结构仰视示意图。
图3为本实用新型的底座剖面结构示意图。
图4为本实用新型的防滑组件结构示意图。
图5为本实用新型的防滑组件剖面结构示意图。
图1-5中：1-底座，2-嵌入槽，201-玻璃罩盖，3-漏水孔，4-防滑组件，401-竖向杆，402-橡胶柱，403-磨砂层，404-嵌入孔，405-弹簧，406-第一卡环，407-第二卡环，5-横向橡胶杆，6-竖向橡胶杆，7-防滑条纹，8-吸盘，9-硬板层，10-弹簧层，11-橡胶层。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型实施例中，一种公用浴室防滑铺垫，包括底座1、嵌入槽2、漏水孔3、防滑组件4、横向橡胶杆5和竖向橡胶杆6，底座1的上表面中央嵌入设置有嵌入槽2，嵌入槽2的内侧四周表面底部均贯穿设置有多个漏水孔3，嵌入槽2的内侧上表面均匀设置有多个防滑组件4，横向两个个防滑组件4之间均固定设置有横向橡胶杆5，竖向两个防滑组件4之间均固定设置有竖向橡胶杆6，底座1的底部表面固定设置有防滑条纹7，底座1的底部表面嵌入置有多个吸盘8；
底座1包括有硬板层9、弹簧层10和橡胶层11，底座1的底部表面固定设置有硬板层9，硬板层9的上表面固定设置有弹簧层10，弹簧层10的上表面固定设置有橡胶层11；
防滑组件4包括有竖向杆401、橡胶柱402、磨砂层403、嵌入孔404、弹簧405、第一卡环406和第二卡环407，防滑组件4的底部固定设置有竖向杆401，竖向杆401的上表面顶部套接设置有橡胶柱402，橡胶柱402的上表面固定设置有磨砂层403，橡胶柱402的底部表面嵌入设置有嵌入孔404，竖向杆401的上表面中央焊接设置弹簧405，竖向杆401的顶部外侧表面焊接设置有第一卡环406，嵌入孔404的内侧表面底部焊接设置有第二卡环407。
本实施例中，竖向杆401为硬质塑胶材质，且竖向杆401嵌入于嵌入孔404内，使得竖向杆401具有一定的承重能力。
本实施例中，第一卡环406的外侧直径等于嵌入孔404的直径，使得通过第一卡环406和第二卡环407相互配合能防止橡胶柱402从竖向杆401出脱出。
本实施例中，第二卡环407的内侧直径等于竖向杆401的直径，使得通过第一卡环406和第二卡环407相互配合能防止橡胶柱402从竖向杆401出脱出。
本实施例中，横向橡胶杆5和竖向橡胶杆6的长度为1-2cm，长度较短，能更好的防止横向橡胶杆5和竖向橡胶杆6断裂。
本实施例中，吸盘8设置有5个及多于5个，且分别处于底座1的底部表面四个角落和正中央，如此分布使得能更好的防止防滑铺垫滑动。
本实施例中，硬板层9为硬质塑胶材质，且硬板层9的厚度为1-2cm。
本实施例中，所述防滑条纹7为橡胶材质，且防滑条纹7为半圆柱状，高度为3-5mm。
在使用本实用新型一种公用浴室防滑铺垫时，首先将装置放于需要放置的学校浴室，通过吸盘8将防滑铺垫吸附于浴室的地面上，使得防滑条纹7能紧密的与地面接触，增大于地面的摩擦力，能有效的防止防滑铺垫左右滑动，当学生站于上面时，脚挤压防滑组件4上的橡胶柱402，橡胶柱402嵌入于竖向杆401上，使得橡胶柱402往下移动从而使得弹簧405处于压缩状态，使得站立时更加舒服，脚通过挤压橡胶402柱能增大橡胶柱402与脚面的接触面积，使得站立更稳，且在橡胶柱402上表面设置有磨砂层403，使得能有效的增加脚与橡胶柱402之间的摩擦力，进一步达到防滑的效果，且在底座1的内侧分别设置橡胶层11和弹簧层10，使得在人站于防滑组件4上时，竖向杆401往下挤压，通过橡胶层11和弹簧层10进一步对防滑组件4进行缓冲，使得人站立更加舒适。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
