技术领域
本实用新型涉及森林消防技术领域，更具体的，涉及一种消防警报装置技术领域。
背景技术
火灾是指在时间或空间上失去控制的灾害性燃烧现象。在各种灾害中，火灾是最经常、最普遍地威胁公众安全和社会发展的主要灾害之一，人类能够对火进行利用和控制，是文明进步的一个重要标志。所以说人类使用火的历史与同火灾作斗争的历史是相伴相生的，人们在用火的同时，不断总结火灾发生的规律，尽可能地减少火灾及其对人类造成的危害。在遇到火灾时人们需要安全、尽快的逃生。火灾也分为森林火灾，而森林火灾的原因大可分为两种，一种是人为的焚烧农作引发的，而第二种则是由天气雷电引发的，第一种通过宣传和普及即可进行防范，而第二种的防范难度就变得复杂困难，且雷电的随机性大，且一旦森林发生火灾将难以扑灭，从而造成重大的经济损失以及环境破坏。
实用新型内容
本实用新型旨在于解决背景技术中提出的问题，从而提供一种森林的自动检测消防警报装置。
为实现上述目的，本实用新型提供如下技术方案：一种森林的自动检测消防警报装置，包括装置收纳箱、装置支柱、顶部盖板、装置支撑架、活动滚轮、装置套筒、伺服电机、固定板、喷水头、顶部盖板二、传输管道、顶部监测板、红外发射器和避雷针结构，所述装置收纳箱内侧中间固定连接有装置支柱，所述装置支柱外侧表面贯穿设置有顶部盖板，所述顶部盖板底部表面固定连接有装置支撑架，所述装置支撑架底部左右两侧转动连接有活动滚轮，所述装置支撑架底部表面固定连接有装置套筒，所述装置套筒左右两侧固定连接有伺服电机，所述装置套筒中部外侧表面固定连接有固定板，所述固定板外侧四周贯穿设置有喷水头，所述顶部盖板顶部表面固定连接有顶部盖板二，所述固定板底部表面固定连接有传输管道，所述装置支柱顶部表面固定连接有顶部监测板，所述顶部监测板底部四周固定连接有红外发射器，所述顶部监测板顶部表面固定连接有避雷针结构。
优选的，所述伺服电机一端通过转轴与传动橡胶带相连接，且传动橡胶带内侧与活动滚轮相连接。
优选的，所述装置收纳箱呈“U”形状，且装置支柱贯穿设置在装置收纳箱底部。
优选的，所述传输管道呈上小下大的螺旋状，且传输管道内部包括电线和输水软管，且电线与输水软管分别与外接电源和外接水源相连接。
优选的，所述顶部监测板呈六角形状，且红外发射器分别与红外发射器的六个角相对应。
优选的，所述装置收纳箱内部设置有控制开关，且控制开关与伺服电机、和红外发射器呈电性连接。
优选的，所述顶部监测板内部设置有信号发射器，且信号发射器与外接信号接收器呈信号连接。
优选的，所述顶部盖板与装置收纳箱内侧相卡接，而顶部盖板二直径大于装置收纳箱内侧直径。
有益效果：
1、该种森林的自动检测消防警报装置设置有顶部监测板，顶部监测板呈六角形状，且红外发射器分别与红外发射器的六个角相对应，这种设置使得红外发射器分别以顶部监测板的六角形状进行辐射，且每个红外发射器扫描监管每个角的扇形夹角区域，在进阶的使用中通过加强红外发射器的功率，从而提高红外发射器的扫描范围，而在红外发射器扫描范围的末端将设置另一个装置，通过该种设置使得该片森林能够被以蜂窝状的红外发射器扫描范围进行覆盖，从而能够降低扫描死角，从而进一步的提高森林防火的效率以及效果，且在进阶的使用中装置支柱的高度能够尽量的高于森林中的大部分树，由于装置收纳箱呈“U”形状，且装置支柱贯穿设置在装置收纳箱底部，这样设置的目的是当雷雨天气时雷电大概率的劈向避雷针结构，然后在通过避雷针结构和装置支柱引相地面，而不是劈向树木引发火灾。
2、其次，顶部盖板与装置收纳箱内侧相卡接，而顶部盖板二直径大于装置收纳箱内侧直径，当红外发射器扫描到火灾隐患处温度上升时，伺服电机工作通过传动橡胶带带动活动滚轮，而活动滚轮沿着装置支柱移动将顶部盖板和装置套筒整体托起，当装置套筒上升至合适的高度时，喷水头迅速将水柱射出将火苗扑灭，由于顶部盖板二直径大于装置收纳箱内侧直径，在装置未使用时，直径大于装置收纳箱内侧直径的顶部盖板二会使得装置收纳箱内部更加的密封，从而再雨季时外部的水不容易进入到装置内部，从而使得内部装置不易发生氧化生锈。
附图说明

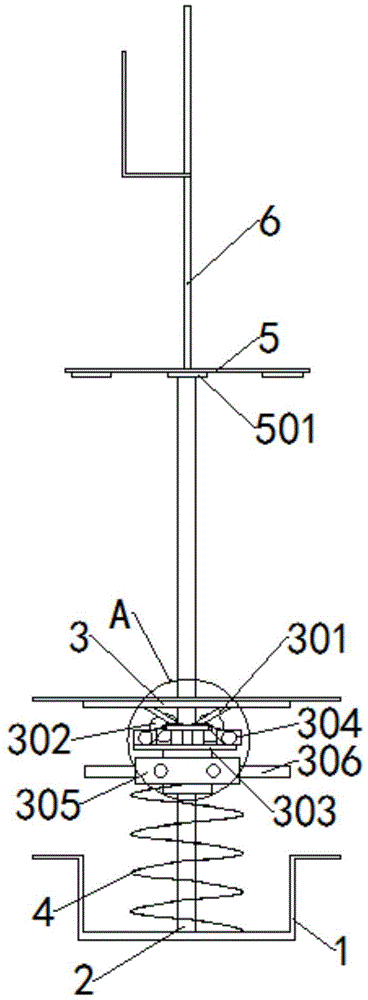

图1为本实用新型的整体正面剖面结构示意图。
图2为本实用新型的顶部监测板俯视结构示意图。
图3为本实用新型的图1的A处结构示意图。
图1-3中：1-装置收纳箱，2-装置支柱，3-顶部盖板，301-装置支撑架，302-活动滚轮，303-装置套筒，304-伺服电机，305-固定板，306-喷水头，307-顶部盖板二，4-传输管道，5-顶部监测板，501-红外发射器，6-避雷针结构。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种森林的自动检测消防警报装置，包括装置收纳箱1、装置支柱2、顶部盖板3、装置支撑架301、活动滚轮302、装置套筒303、伺服电机304、固定板305、喷水头306、顶部盖板二307、传输管道4、顶部监测板5、红外发射器501和避雷针结构6，装置收纳箱1内侧中间固定连接有装置支柱2，装置支柱2外侧表面贯穿设置有顶部盖板3，顶部盖板3底部表面固定连接有装置支撑架301，装置支撑架301底部左右两侧转动连接有活动滚轮302，装置支撑架301底部表面固定连接有装置套筒303，装置套筒303左右两侧固定连接有伺服电机304，装置套筒303中部外侧表面固定连接有固定板305，固定板305外侧四周贯穿设置有喷水头306，顶部盖板3顶部表面固定连接有顶部盖板二307，固定板305底部表面固定连接有传输管道4，装置支柱2顶部表面固定连接有顶部监测板5，顶部监测板5底部四周固定连接有红外发射器501，顶部监测板5顶部表面固定连接有避雷针结构6。
本实施例中，伺服电机304一端通过转轴与传动橡胶带相连接，且传动橡胶带内侧与活动滚轮302相连接。
本实施例中，装置收纳箱1呈“U”形状，且装置支柱2贯穿设置在装置收纳箱1底部，由于装置收纳箱1呈“U”形状，且装置支柱2贯穿设置在装置收纳箱1底部，这样设置的目的是当雷雨天气时雷电大概率的劈向避雷针结构6，然后在通过避雷针结构6和装置支柱2引相地面，而不是劈向树木引发火灾。
本实施例中，传输管道4呈上小下大的螺旋状，且传输管道4内部包括电线和输水软管，且电线与输水软管分别与外接电源和外接水源相连接，呈上小下大的螺旋状的传输管道4在装置进行上升下降动作时，传输管道4可以进行伸缩，而装置下降至最低点时传输管道4之间又可以从何，其效果例如生活中所使用的蚊香圈。
本实施例中，装置收纳箱1内部设置有控制开关，且控制开关与伺服电机304、和红外发射器501呈电性连接。
本实施例中，顶部监测板5内部设置有信号发射器，且信号发射器与外接信号接收器呈信号连接，当出现火势时可以通过信号发射器为外部发射着火位置坐标以及火势信息等消息或是数据，从而能够进一步的提高后续救灾的效率。
本实施例中，顶部盖板3与装置收纳箱1内侧相卡接，而顶部盖板二307直径大于装置收纳箱1内侧直径，由于顶部盖板二307直径大于装置收纳箱1内侧直径，在装置未使用时，直径大于装置收纳箱1内侧直径的顶部盖板二307会使得装置收纳箱1内部更加的密封，从而再雨季时外部的水不容易进入到装置内部，从而使得内部装置不易发生氧化生锈。
本实施例中，顶部监测板5呈六角形状，且红外发射器501分别与红外发射器501的六个角相对应，这种设置使得红外发射器501分别以顶部监测板5的六角形状进行辐射，且每个红外发射器501扫描监管每个角的扇形夹角区域，在进阶的使用中通过加强红外发射器501的功率，从而提高红外发射器501的扫描范围，而在红外发射器501扫描范围的末端将设置另一个装置，通过该种设置使得该片森林能够被以蜂窝状的红外发射器501扫描范围进行覆盖，从而能够降低扫描死角，从而进一步的提高森林防火的效率以及效果，且在进阶的使用中装置支柱2的高度能够尽量的高于森林中的大部分树。
本实施例中，顶部盖板3与装置收纳箱1内侧相卡接，而顶部盖板二307直径大于装置收纳箱1内侧直径，当红外发射器501扫描到火灾隐患处温度上升时，伺服电机304工作通过传动橡胶带带动活动滚轮302，而活动滚轮302沿着装置支柱2移动将顶部盖板3和装置套筒303整体托起，当装置套筒303上升至合适的高度时，喷水头306迅速将水柱射出将火苗扑灭。
在使用本实用新型一种森林的自动检测消防警报装置时，首先，检查设备是否完整，是否接上电源，使用时将装置收纳箱1预埋至地下，在旱季时顶部监测板5上的红外发射器501可以全天候开启扫描周围，一旦红外发射器501检测到附近某处的温度异常升高时，伺服电机304工作带动活动滚轮302滚动，使得装置支撑架301向装置支柱2移动，当装置套筒303上升至合适的高度时，喷水头306迅速将水柱射出将火苗扑灭，且红外发射器501分别与红外发射器501的六个角相对应，这种设置使得红外发射器501分别以顶部监测板5的六角形状进行辐射，且每个红外发射器501扫描监管每个角的扇形夹角区域，在进阶的使用中通过加强红外发射器501的功率，从而提高红外发射器501的扫描范围，而在红外发射器501扫描范围的末端将设置另一个装置，通过该种设置使得该片森林能够被以蜂窝状的红外发射器501扫描范围进行覆盖，装置支柱2贯穿设置在装置收纳箱1底部，这样设置的目的是当雷雨天气时雷电大概率的劈向避雷针结构6，然后在通过避雷针结构6和装置支柱2引相地面，而不是劈向树木引发火灾。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
