技术领域
本实用新型属于机械领域，尤其涉及一种可转动晒被的晾衣架。
背景技术
晾衣架，作为人们每天使用的家居用品，如今已经成为许多家庭的生活必需品“晾衣架”是中国一大特色产品，该行业形成至今已有十多年时间，从开创至今技术不断改进和变革，其基本组成为：手摇晾衣架组成：升降器，钢丝，转向器，顶座，晾杆，衣架；电动晾衣架组成：晾衣架主机、衣杆、吊桥、五金配件、端盖、连接片、堵头等，目前，晾衣架分手动、电动两种，电动较为普及，所属行业：建材、小家电兼容，向家电行业靠拢
目前新型小区中，由于需要保持楼层的美观，大多禁止业主在室外固定晾衣架，使得当业主需要晒被子时只能够放在室内阳台上，减少了被子衣物等光照时间，影响晒被子的除菌效果。
实用新型内容
本实用新型提供一种可转动晒被的晾衣架，旨在解决目前新型小区中，由于需要保持楼层的美观，大多禁止业主在室外固定晾衣架，使得当业主需要晒被子时只能够放在室内阳台上，减少了被子衣物等光照时间，影响晒被子的除菌效果等问题。
本实用新型是这样实现的，一种可转动晒被的晾衣架，包括支撑组件和连接组件，所述支撑组件包括框架、支撑柱、固定块和晾衣杆，所述支撑柱转动连接于所述框架，所述支撑柱位于所述框架上方，所述固定块固定连接于所述支撑柱，所述固定块位于所述支撑柱一侧，所述晾衣杆固定连接于所述框架，所述晾衣杆位于所述框架一侧，所述连接组件包括拉动杆、连接杆、滑动轴、转动轴和卡扣，所述拉动杆转动连接于所述框架，所述拉动杆位于所述框架上方，所述连接杆固定连接于所述支撑柱，所述连接杆位于所述支撑柱一侧，所述滑动轴固定连接于所述连接杆，所述滑动轴位于所述连接杆一端，所述支撑柱上开设有所述滑动槽，所述滑动槽位于所述支撑柱一侧，所述转动轴固定连接于所述框架，所述转动轴位于所述框架一侧，所述卡扣转动连接于所述支撑柱，所述卡扣位于所述支撑柱下端。
本实用新型还提供优选的，所述拉动杆的数量为两个，两个所述拉动杆对称分布于所述框架两侧。
本实用新型还提供优选的，所述连接杆的数量为两个，两个所述连接杆位于所述支撑柱一侧。
本实用新型还提供优选的，所述滑动槽的形状为钩型，且所述滑动槽与所述滑动轴相适配。
本实用新型还提供优选的，所述卡扣的形状为L型，且所述卡扣长度较短的一端开设有孔。
本实用新型还提供优选的，所述晾衣杆的数量为五个，且五个所述晾衣杆之间等距分布。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种可转动晒被的晾衣架，通过设置所述滑动槽的形状为钩型，当所述框架转动向外平衡后，所述滑动轴位于所述滑动槽上端，而所述框架对所述拉动杆施加拉力，所述拉动杆拉动所述滑动轴，使得所述滑动轴位于所述滑动槽钩尖处，从而使得所述滑动轴固定，使得所述拉动杆对所述框架施加拉力，保持所述框架平衡，使得需要晾晒被子的时候，晾衣架能够延伸到室外，方便被子的晾晒，增加了被子的光照面积与时间，提高了被子通过紫外线杀菌效果。
附图说明

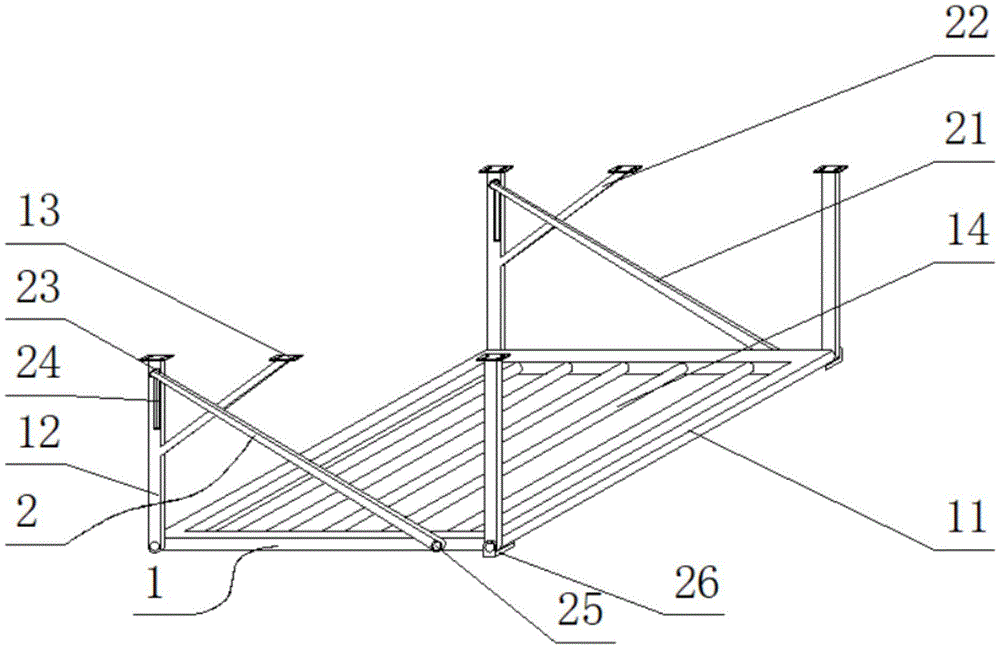

图1为本实用新型的整体结构示意图；
图2为本实用新型转动后结构示意图；
图3为本实用新型中的卡扣结构示意图；
图中：1-支撑组件、11-框架、12-支撑柱、13-固定块、14-晾衣杆、2-连接组件、21-拉动杆、22-连接杆、23-滑动轴、24-滑动槽、25-转动轴、26-卡扣。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种可转动晒被的晾衣架，包括支撑组件1和连接组件2，支撑组件1包括框架11、支撑柱12、固定块13和晾衣杆14，支撑柱12转动连接于框架11，支撑柱12位于框架11上方，固定块13固定连接于支撑柱12，固定块13位于支撑柱12一侧，晾衣杆14固定连接于框架11，晾衣杆14位于框架11一侧，连接组件2包括拉动杆21、连接杆22、滑动轴23、转动轴25和卡扣26，拉动杆21转动连接于框架11，拉动杆21位于框架11上方，连接杆22固定连接于支撑柱12，连接杆22位于支撑柱12一侧，滑动轴23固定连接于连接杆22，滑动轴23位于连接杆22一端，支撑柱12上开设有滑动槽24，滑动槽24位于支撑柱12一侧，转动轴25固定连接于框架11，转动轴25位于框架11一侧，卡扣26转动连接于支撑柱12，卡扣26位于支撑柱12下端。
在本实施方式中，通过设置滑动槽24的形状为钩型，使得转动框架11后滑动轴23滑动于滑动槽24内，当框架11转动向外平衡后，滑动轴23位于滑动槽24上端，而框架11对拉动杆21拉力，使得拉动杆21拉动滑动轴23，使得滑动轴23位于滑动槽24钩尖处，从而使得滑动轴23固定，使得拉动杆21对框架11施加拉力，保持框架11平衡由于晾晒的衣物具有一定重量，使得框架11对支撑柱12有向后的力，通过设置数量为两个的连接杆22，使得连接杆22撑住支撑柱12，平衡向后的力，保持装置的稳固。
在本实施方式中，通过设置固定块13使得本实用新型固定于阳台天花板上，通过设置支撑柱12固定连接于固定块13，而框架11通过转动轴25转动连接于支撑柱12，使得框架11能够转动，使得框架11位于室内时，通过将卡扣26长度较短的一端开设有孔，使得卡扣26转动连接于框架11，通过设置卡扣26为L型，使得卡扣26能够实现固定与放开框架11，方便了晾衣架的转动，当需要晒被子的时候，将框架11转动，使得框架11延伸出室外，转动框架11后滑动轴23滑动于滑动槽24内，当框架11转动向外平衡后，滑动轴23位于滑动槽24上端，而框架11对拉动杆21拉力，使得拉动杆21拉动滑动轴23，使得滑动轴23位于滑动槽24钩尖处，从而使得滑动轴23固定，通过设置数量为两个的拉动杆21，使得框架11保持平衡，由于晾晒的衣物具有一定重量，使得框架11对支撑柱12有向后的力，通过设置数量为两个的连接杆22，使得连接杆22撑住支撑柱12，平衡向后的力，保持装置的稳固。
进一步的，拉动杆21的数量为两个，两个拉动杆21对称分布于框架11两侧。
在本实施方式中，通过设置拉动杆21的数量为两个，两个拉动杆21对称分布于框架11两侧，使得当需要晒被子的时候，将框架11转动，使得框架11延伸出室外，通过设置数量为两个的拉动杆21，使得框架11保持平衡，以供晾晒衣物，提高了晾衣架转动后的强度
进一步的，连接杆22的数量为两个，两个连接杆22位于支撑柱12一侧。
在本实施方式中，通过设置连接杆22的数量为两个，两个连接杆22位于支撑柱12一，使得当框架11延伸出室外时，由于晾晒的衣物具有一定重量，使得框架11对支撑柱12有向后的力，通过设置数量为两个的连接杆22，使得连接杆22撑住支撑柱12，平衡向后的力，保持装置的稳固。
进一步的，滑动槽24的形状为钩型，且滑动槽24与滑动轴23相适配。
在本实施方式中，通过设置滑动槽24的形状为钩型，且滑动槽24与滑动轴23相适配，使得转动框架11后滑动轴23滑动于滑动槽24内，当框架11转动向外平衡后，滑动轴23位于滑动槽24上端，而框架11对拉动杆21拉力，使得拉动杆21拉动滑动轴23，使得滑动轴23位于滑动槽24钩尖处，从而使得滑动轴23固定，使得整体保持平衡。
进一步的，卡扣26的形状为L型，且卡扣26长度较短的一端开设有孔。
在本实施方式中，通过设置卡扣26的形状为L型，且卡扣26长度较短的一端开设有孔，使得框架11位于室内时，通过将卡扣26长度较短的一端开设有孔，使得卡扣26转动连接于框架11，通过设置卡扣26为L型，使得卡扣26能够实现固定与放开框架11，方便了晾衣架的转动。
进一步的，晾衣杆14的数量为五个，且五个晾衣杆14之间等距分布。
在本实施方式中，通过设置晾衣杆14的数量为5个，且五个晾衣杆14之间等距分布，使得当晾衣架14上晾晒衣物时，通过设置数量为五个，使得晾衣杆14能够防止更多的衣物，通过设置晾衣杆14之间等距分布，使得晾晒的衣物之间间隔开，提高晾干效率。
本实用新型的工作原理及使用流程：通过设置固定块13使得本实用新型固定于阳台天花板上，通过设置支撑柱12固定连接于固定块13，而框架11通过转动轴25转动连接于支撑柱12，使得框架11能够转动，使得框架11位于室内时，通过将卡扣26长度较短的一端开设有孔，使得卡扣26转动连接于框架11，通过设置卡扣26为L型，使得卡扣26能够实现固定与放开框架11，方便了晾衣架的转动，当需要晒被子的时候，将框架11转动，使得框架11延伸出室外，转动框架11后滑动轴23滑动于滑动槽24内，当框架11转动向外平衡后，滑动轴23位于滑动槽24上端，而框架11对拉动杆21拉力，使得拉动杆21拉动滑动轴23，使得滑动轴23位于滑动槽24钩尖处，从而使得滑动轴23固定，通过设置数量为两个的拉动杆21，使得框架11保持平衡，由于晾晒的衣物具有一定重量，使得框架11对支撑柱12有向后的力，通过设置数量为两个的连接杆22，使得连接杆22撑住支撑柱12，平衡向后的力，保持装置的稳固。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
