技术领域
本实用新型涉及路由器技术领域，具体为一种壁式吸附路由器。
背景技术
路由器是连接两个或多个网络的硬件设备，在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备,路由器是互联网的主要结点设备,路由器通过路由决定数据的转发,转发策略称为路由选择，这也是路由器名称的由来，现今，随着社会的发展和科技的进步，路由器的使用也越来越普遍，在家庭、办公室等场所均可用到。
但是，现有技术中，路由器通常只是放置在桌面上，或者随意放置在地面上，然而随意将路由器放置在桌面上或者地面上时，路由器使用者极易碰撞或者踩到，造成路由器毁坏，为此，我们提出一种壁式吸附路由器用于解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种壁式吸附路由器，解决了路由器通常只是放置在桌面上，或者随意放置在地面上，路由器使用者极易碰撞或者踩到，造成路由器毁坏的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种壁式吸附路由器，包括安装板，所述安装板的一侧固定安装有支撑板，支撑板的顶部开设有放置槽，放置槽内放置有路由器本体，路由器本体的顶部延伸至放置槽外，放置槽的底部内壁上开设有矩形孔，路由器本体的底部固定安装有两个定位柱，支撑板的顶部开设有两个定位槽，矩形孔位于两个定位槽之间，两个定位柱的底端分别滑动安装在相对应的定位槽内，两个定位柱相互靠近的一侧均开设有卡槽，两个定位槽相互靠近的一侧均开设有连接孔，两个连接孔均与矩形孔相连通，两个连接孔内均滑动安装有卡杆，卡杆的两端均延伸至连接孔外，两个卡杆相互远离的一端分别滑动安装在相对应的卡槽内，两个卡杆相互靠近的一端均固定安装有活动板，两个活动板相互远离的一侧均固定安装有弹簧，弹簧远离活动板的一端固定安装在矩形孔的内壁上。
优选的，所述矩形孔内固定安装有导向杆，两个活动板均滑动套设在导向杆上，两个弹簧均套设在导向杆上。
优选的，两个活动板的底部均固定安装有手柄，两个手柄上均设有防滑纹。
优选的，所述放置槽的内壁上固定安装有橡胶垫，橡胶垫与路由器本体相接触。
优选的，两个定位柱的底端均固定安装有缓冲垫，两个缓冲垫分别与相对应定位槽的底部内壁相接触。
优选的，所述连接孔的顶部内壁和底部内壁上均开设有限位槽，卡杆的顶部和底部均固定安装有限位块，限位块分别滑动安装在相对应的限位槽内。
(三)有益效果
本实用新型提供了一种壁式吸附路由器。具备以下有益效果：
该一种壁式吸附路由器，通过拉动两个手柄向相互靠近的方向移动，两个手柄带动相对应的活动板在导向杆上滑动，两个弹簧受到拉伸变形产生弹力，两个活动板带动相对应的卡杆分别向相对应定位槽外的方向进行滑动，当把两个卡杆分别拉出至相对应的定位槽外后，把路由器本体放入放置槽内，使得两个定位柱分别插入两个定位槽内，再松开两个手柄，在两个弹簧的弹力作用下，两个活动板向相互远离的方向滑动，两个活动板带动相对应的卡杆卡入相对应的卡槽内，从而利用两个卡杆和两个卡槽的卡装配合，把路由器本体安装固定在支撑板上，对路由器本体的安装稳固，不易从支撑板上掉落下来，当需要对路由器本体进行拆卸时，同理，拉动两个手柄向相互靠近的方向移动，把两个卡杆分别拉出至相对应的卡槽外后，即解除对路由器本体的固定，便可把路由器本体拆卸下来，操作简单方便，通过开设的矩形孔，便于对路由器本体底部的空气流动，起到一定的散热效果。
附图说明

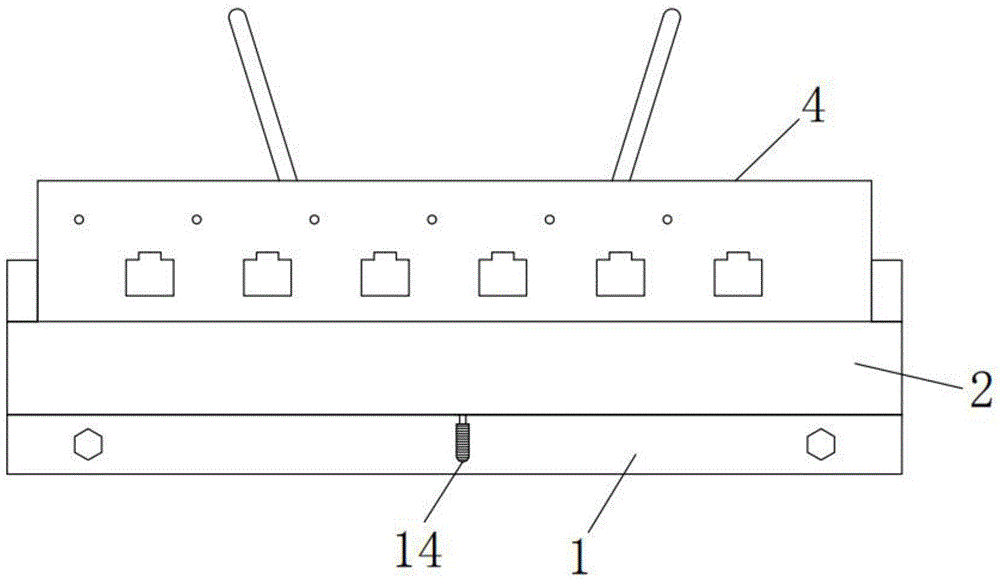

图1为本实用新型主视结构示意图；
图2为本实用新型主视的剖视结构示意图；
图3为图1中A部分的放大示意图。
图中：1、安装板；2、支撑板；3、放置槽；4、路由器本体；5、矩形孔；6、定位柱；7、定位槽；8、卡槽；9、连接孔；10、卡杆；11、活动板；12、弹簧；13、导向杆；14、手柄。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种壁式吸附路由器，包括安装板1，安装板1的一侧固定安装有支撑板2，支撑板2的顶部开设有放置槽3，放置槽3内放置有路由器本体4，路由器本体4的顶部延伸至放置槽3外，放置槽3的底部内壁上开设有矩形孔5，路由器本体4的底部固定安装有两个定位柱6，支撑板2的顶部开设有两个定位槽7，矩形孔5位于两个定位槽7之间，两个定位柱6的底端分别滑动安装在相对应的定位槽7内，两个定位柱6相互靠近的一侧均开设有卡槽8，两个定位槽7相互靠近的一侧均开设有连接孔9，两个连接孔9均与矩形孔5相连通，两个连接孔9内均滑动安装有卡杆10，卡杆10的两端均延伸至连接孔9外，两个卡杆10相互远离的一端分别滑动安装在相对应的卡槽8内，两个卡杆10相互靠近的一端均固定安装有活动板11，两个活动板11相互远离的一侧均固定安装有弹簧12，弹簧12远离活动板11的一端固定安装在矩形孔5的内壁上。
矩形孔5内固定安装有导向杆13，两个活动板11均滑动套设在导向杆13上，两个弹簧12均套设在导向杆13上，两个活动板11的底部均固定安装有手柄14，两个手柄14上均设有防滑纹，放置槽3的内壁上固定安装有橡胶垫，橡胶垫与路由器本体4相接触，两个定位柱6的底端均固定安装有缓冲垫，两个缓冲垫分别与相对应定位槽7的底部内壁相接触，连接孔9的顶部内壁和底部内壁上均开设有限位槽，卡杆10的顶部和底部均固定安装有限位块，限位块分别滑动安装在相对应的限位槽内。
使用时，安装板1通过螺钉固定安装在墙壁上，安装板1上可手绘或者粘贴一些图案，利用美观，在对路由器本体4进行安装时，首先，拉动两个手柄14向相互靠近的方向移动，两个手柄14带动相对应的活动板11在导向杆13上滑动，两个弹簧12受到拉伸变形产生弹力，两个活动板11带动相对应的卡杆10滑动，两个卡杆10分别向相对应定位槽7外的方向进行滑动，卡杆10带动限位块在限位槽内滑动，当把两个卡杆10分别拉出至相对应的定位槽7外后，把路由器本体4放入放置槽3内，使得两个定位柱6分别插入两个定位槽7内，然后松开两个手柄14，在两个弹簧12的弹力作用下，带动两个活动板11向相互远离的方向滑动，两个活动板11带动相对应的卡杆10卡入相对应的卡槽8内，从而利用两个卡杆10和两个卡槽8的卡装配合，把路由器本体4安装固定在支撑板2上，对路由器本体4的安装稳固，不易从支撑板2上掉落下来，当需要对路由器本体4进行拆卸时，同理，拉动两个手柄14向相互靠近的方向移动，把两个卡杆10分别拉出至相对应的卡槽8外后，即解除对路由器本体4的固定，便可把路由器本体4拆卸下来，操作简单方便，通过开设的矩形孔5，便于对路由器本体4底部的空气流动，起到一定的散热效果，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该一种壁式吸附路由器，拉动两个手柄14向相互靠近的方向移动，两个手柄14带动相对应的活动板11在导向杆13上滑动，两个弹簧12受到拉伸变形产生弹力，两个活动板11带动相对应的卡杆10分别向相对应定位槽7外的方向进行滑动，当把两个卡杆10分别拉出至相对应的定位槽7外后，把路由器本体4放入放置槽3内，使得两个定位柱6分别插入两个定位槽7内，再松开两个手柄14，在两个弹簧12的弹力作用下，两个活动板11向相互远离的方向滑动，两个活动板11带动相对应的卡杆10卡入相对应的卡槽8内，从而利用两个卡杆10和两个卡槽8的卡装配合，把路由器本体4安装固定在支撑板2上，对路由器本体4的安装稳固，不易从支撑板2上掉落下来，当需要对路由器本体4进行拆卸时，同理，拉动两个手柄14向相互靠近的方向移动，把两个卡杆10分别拉出至相对应的卡槽8外后，即解除对路由器本体4的固定，便可把路由器本体4拆卸下来，操作简单方便，通过开设的矩形孔5，便于对路由器本体4底部的空气流动，起到一定的散热效果，本实用新型设计合理，结构简单，操作便捷，便于把路由器本体4安装固定在墙壁上，安装牢靠，不易掉落，而且能够快速对路由器本体4进行拆卸取出，实用性好。
