技术领域
本实用新型园林驱蚊灯的固定技术领域，具体是一种便于更换园林驱蚊灯的固定结构。
背景技术
在园林进行维护时，经常用到驱蚊灯，驱蚊灯是通过产生蚊虫厌恶的光，驱使蚊虫飞走，以此达到驱蚊的效果。现有的园林驱蚊灯经常会由于内部温度过高导致灯管提前被损坏，且其在更换与拆卸时过于复杂，耗时耗力。
实用新型内容
(一)、技术问题
综上所述，本实用新型在于提供一种可对驱蚊灯内部进行一定的散热，且方便更换园林驱蚊灯的固定结构。
(二)、技术方案
本实用新型提供了一种便于更换护园林驱蚊灯的固定结构，包括底座与灯罩，所述灯罩活动放置于底座的表面上，
所述底座包括底盘、格挡板、螺栓、抵紧板、转动滑轨、固定板、固定弹簧套、驱蚊灯放置区，所述底座的表面固定安装有底盘，所述底盘的表面积小于灯罩的底面面积，所述底盘的顶面中间固定安装有转动滑轨，所述转动滑轨的顶面固定安装有固定板，所述转动滑轨的顶面活动安装有固定弹簧套，所述固定弹簧套活动镶嵌于两个固定板之间，所述底盘的两端固定安装有格挡板，所述格挡板的侧面固定安装有螺栓，所述螺栓的尾部固定安装有抵紧板。
优选的，所述灯罩、格挡板、抵紧板均为透明PVC散热材料。
优选的，所述灯罩、抵紧板的表面设置有若干个散热通孔。
优选的，所述固定弹簧套的的表面为PVC柔性材质，内部设置有挤压弹簧。
优选的，所述固定弹簧套与两个固定板之间的空缺部分为驱蚊灯放置区。
(三)、有益效果：
1)、本实用新型通过在灯罩、格挡板、抵紧板等地方设置多个散热通孔，可有效对驱蚊灯产生的热量进行散热，避免驱蚊灯因温度过高而被烧坏。
2)、其次，通过设置一组抵紧板与固定板，可使驱蚊灯固定更加牢固。
3)、再者，通过设置一组转动滑轨与螺栓，使在更换驱蚊灯时更加方面，快捷，减少更换驱蚊灯耗费的时间。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

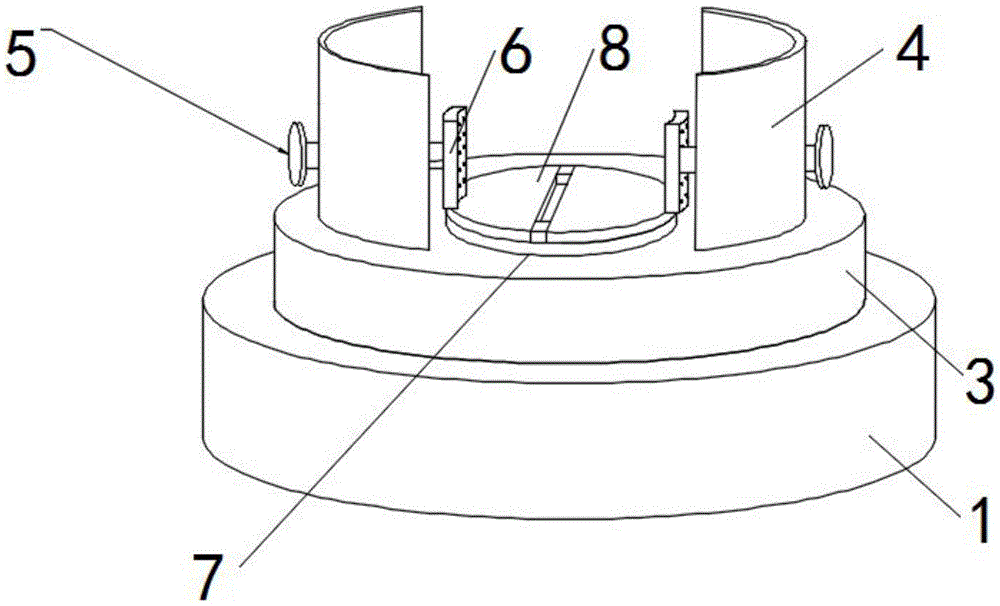

图1为本实用新型底座的连接示意图。
图2为本实用新型灯罩与底座的连接示意图。
图3为本实用新型驱蚊灯放置区的分解示意图。
图4为图3中的A处结构示意图。
图中：1-底座，2-灯罩，3-底盘，4-格挡板，5-螺栓，6-抵紧板，7-转动滑轨，8-固定板，9-固定弹簧套，10-驱蚊灯放置区。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至3，一种便于更换护园林驱蚊灯的固定结构，包括底座1与灯罩2，灯罩2活动放置于底座1的表面上；
底座1包括底盘3、格挡板4、螺栓5、抵紧板6、转动滑轨7、固定板8、固定弹簧套9、驱蚊灯放置区10，底座1的表面固定安装有底盘3，底盘3的表面积小于灯罩2的底面面积，底盘3的顶面中间固定安装有转动滑轨7，转动滑轨7的顶面固定安装有固定板8，转动滑轨7的顶面活动安装有固定弹簧套9，固定弹簧套9活动镶嵌于两个固定板8之间，底盘3的两端固定安装有格挡板4、格挡板4的侧面固定安装有螺栓5，螺栓5的尾部固定安装有抵紧板6。
其中，灯罩2、格挡板4、抵紧板6均为透明PVC散热材料，可对内部的驱蚊灯进行散热，同时避免其产生的光线被遮挡。
其中，灯罩2、抵紧板6的表面设置有若干个散热通孔，可对内部的驱蚊灯进行散热，避免因温度过高而被烧坏。
其中，固定弹簧套9的的表面为PVC柔性材质，内部设置有挤压弹簧，可对驱蚊灯有一定的固定作用。
其中，固定弹簧套9与两个固定板8之间的空缺部分为驱蚊灯放置区10，可将驱蚊灯放置在驱蚊灯放置区10，并对其进行加固。
工作原理：首先检查整个装置连接是否完整，将驱蚊灯通过挤压固定弹簧套9放置在驱蚊灯放置区10，放置后首先通过两个固定板8将其固定，在拧动螺栓5带动抵紧板6对其进行固定，固定后盖上灯罩2，此时，安装完成；更换驱蚊灯使取下灯罩2，首先将螺栓5向外松动，再将两个固定板8向外滑动，轻轻取出驱蚊灯即可。
