技术领域
本实用新型涉及一种吊具，具体是一种架高用PVC管吊具。
背景技术
在PVC管道加工或者铺设过程中，经常会将管道装卸倒运，吊装过程中，需要找准重心，才能安全起吊，且吊具夹钳弧度要与PVC管道圆弧大小差距不大，才能使管道在吊起过程中更加固定，传统的起吊工具不具有调整重心和根据管道粗细调节夹钳的功能。
实用新型内容
本实用新型的目的在于提供一种架高用PVC管吊具，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种架高用PVC管吊具，包括吊链、活动盘、电杆、气缸、第一弯钩夹、第二弯钩夹、连杆、吸盘、海绵和伸缩杆，所述吊链底端固定连接在活动盘顶部，所述活动盘两侧活动设置有吊杆，所述吊杆底端两侧均固定连接有气缸，两个所述气缸之间穿插活动连接有连杆，所述气缸底端均固定设置有吸盘，所述气缸底端一侧均固定连接有第一弯钩夹，所述气缸另一端固定连接有第二弯钩夹，所述第一弯钩夹和第二弯钩夹弧形处黏贴设置有海绵，所述第一弯钩夹和第二弯钩夹弧形处与弯钩夹上端之间活动设置有伸缩杆。
优选的，所述第二弯钩夹底端设有凹槽，且第二弯钩夹底端的凹槽和第一弯钩夹底端相契合。
优选的，所述连杆为伸缩套杆。
优选的，所述吊杆为伸缩吊杆，且左右两根吊杆顶端均与活动盘相连，吊杆与气缸之间形成三角形结构。
优选的，所述吸盘为橡胶吸盘。
优选的，所述伸缩杆设置在第一弯钩夹和第二弯钩夹中部。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置有第二弯钩夹底端设有凹槽，且第二弯钩夹底端的凹槽和第一弯钩夹底端相契合，第一弯钩夹与第二弯钩夹通过底端相契合，使得在起吊过程中PVC管更加稳定不易掉落。
2.本实用新型通过设置有第一弯构夹和第二弯钩夹弧形处设有海绵，海绵质地柔软且富有延展性，在夹住PVC管时海绵能对PVC管进行保护，避免弯钩夹刮伤PVC管。
3.本实用新型通过设置有左气缸和右气缸之间的连杆为伸缩式连杆，气缸之间的连杆可决定弯钩夹的夹点处，通过连杆的伸缩调节能可找准不同长度的PVC管的重心。
4.本实用新型通过设置有吊杆为伸缩式吊杆，且左右两根吊杆顶端均与活动盘相连，吊杆与气缸之间形成三角形，活动盘能固定吊杆的一端避免吊杆由于连杆的伸缩而乱动，气缸与吊杆之间形成的三角形使得装置更加具有稳定性。
5.本实用新型通过设置有气缸底部设有吸盘，吸盘为橡胶材质，吸盘能进一步固定PVC管，橡胶材质不会对PVC管造成损伤。
6.本实用新型通过设置有伸缩杆设置在第一弯钩夹和第二弯钩夹中部，伸缩杆的设置对不同粗细的PVC管可调节弯钩夹的大小，使得弯钩夹能更好更稳定的夹住PVC管。
附图说明

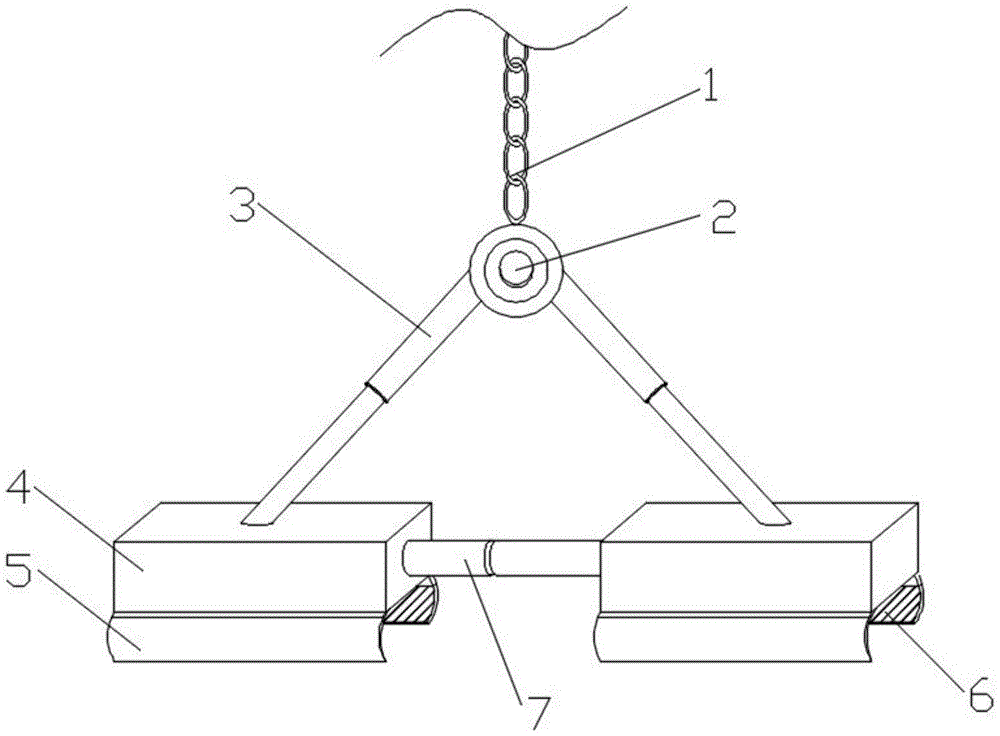

图1是本实用新型的整体结构示意图A；
图2是本实用新型的整体结构示意图B；
图3是本实用新型的第一弯钩夹结构示意图；
图4是本实用新型的第二弯钩夹结构示意图；
图5是本实用新型的气缸底部结构示意图。
图中：吊链-1、活动盘-2、吊杆-3、气缸-4、第一弯钩夹-5、第二弯钩夹-6、连杆-7、吸盘-8、海绵-9、伸缩杆-10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，均属于本实用新型保护的范围。
请参阅图1～5，本实用新型提供一种技术方案：一种架高用PVC管吊具，包括吊链1、活动盘2、电杆、气缸4、第一弯钩夹5、第二弯钩夹6、连杆7、吸盘8、海绵9和伸缩杆10，吊链1底端固定连接在活动盘2顶部，活动盘2两侧活动设置有吊杆3，吊杆3底端两侧均固定连接有气缸4，两个气缸4之间穿插活动连接有连杆7，气缸4底端均固定设置有吸盘8，气缸4底端一侧均固定连接有第一弯钩夹5，气缸4另一端固定连接有第二弯钩夹6，第一弯钩夹5和第二弯钩夹6弧形处黏贴设置有海绵9，第一弯钩夹5和第二弯钩夹6弧形处与弯钩夹上端之间活动设置有伸缩杆10。
其中，第二弯钩夹6底端设有凹槽，且第二弯钩夹6底端的凹槽和第一弯钩夹5底端相契合，第一弯钩夹5与第二弯钩夹6通过底端相契合，使得在起吊过程中PVC管更加稳定不易掉落。
其中，第一弯构夹和第二弯钩夹6弧形处设有海绵9，海绵9质地柔软且富有延展性，在夹住PVC管时海绵9能对PVC管进行保护，避免弯钩夹刮伤PVC管。
其中，左气缸4和右气缸4之间的连杆7为伸缩式连杆7，气缸4之间的连杆7可决定弯钩夹的夹点处，通过连杆7的伸缩调节能可找准不同长度的PVC管的重心。
其中，吊杆3为伸缩式吊杆3，且左右两根吊杆3顶端均与活动盘2相连，吊杆3与气缸4之间形成三角形，活动盘2能固定吊杆3的一端避免吊杆3由于连杆7的伸缩而乱动，气缸4与吊杆3之间形成的三角形使得装置更加具有稳定性。
其中，气缸4底部设有吸盘8，吸盘8为橡胶材质，吸盘8能进一步固定PVC管，橡胶材质不会对PVC管造成损伤。
其中，伸缩杆10设置在第一弯钩夹5和第二弯钩夹6中部，伸缩杆10的设置对不同粗细的PVC管可调节弯钩夹的大小，使得弯钩夹能更好更稳定的夹住PVC管。
工作原理：首先将装置的吊链1连接到控制装置车上，使用时，可根据PVC管的长度调节连杆7的长度使得气缸4停留在PVC管的重心处，调节连杆7时气缸4移动使得吊杆3随气缸4一起移动，连杆7距离过大时吊杆3也可以通过伸缩加长吊杆3长度，活动盘2固定吊杆3的一端使得吊杆3与气缸4之间始终保持三角形，使得装置在起吊时也保持稳定性，控制第一弯钩夹5和第二弯钩夹6夹住PVC管，此时根据PVC管的粗细可调节伸缩杆10的长度使得弯钩夹的弧能刚好夹住PVC管，夹住PVC管后第一弯钩夹5的底端和第二弯钩夹6底端相契合后起吊，夹起PVC管时第一弯钩夹5和第二弯钩夹6上的海绵9能对PVC管起到保护作用，同时气缸4底部的吸盘8能吸住PVC管一端，使得PVC管在起吊过程中更加稳固不易掉落。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些均不会影响本实用新型实施的效果和专利的实用性。
