技术领域
本实用新型涉及PE管技术领域，更具体地说，涉及一种方便取用的PE管堆放固定结构。
背景技术
通常PE管的安装场地为一定场地内的单位，在施工现场，由于施工，地面常常会不平整，从而导致PE管的摆放发生倾斜，PE管从支撑架上滑落下来，存在很大的安全隐患；传统往往将在底架上留有相应的绑带空间，然后再将多个的PE管堆放在底架上，但这样往往造成绑带不方便穿过，并且对于圆型的管材堆放时很容易造成其平铺堆放，浪费空间，且在取用时极其不方便取用。
实用新型内容
(一)技术问题
为了解决上述的技术问题，本实用新型提供了一种方便取用的PE管堆放固定结构的设备，以解决PE管堆放时容易滑落和不便取用的问题。
(二)技术方案
为了实现上述目的，本实用新型提供一种方便取用的PE管堆放固定结构，包括：预埋桩、底板、套环、转动装置、上夹具和下夹具，预埋桩的一侧焊接有底板，且底板的内部设置有螺栓，预埋桩的顶端螺接有套环，且套环的一侧焊接有限位块，且限位块的另一侧转动连接有转动装置，转动装置的顶端转动连接有上夹具，且上夹具远离转动装置的一端设置有有插捎，转动装置的底端转动连接有下夹具，且下夹具的底部设置有弧形挡板，弧形挡板的底部固定连接有缓冲杆，且缓冲杆的外表面设置有减震弹簧，转动装置的轴心处设置有活动轴，且活动轴的一侧设置有第一安装板，第一安装板的表面固定连接有第一固定轴，且第一固定轴的表面转动连接有第一转杆，活动轴的另一侧设置有第二安装板，且第二安装板的表面固定连接有第二固定轴，第二固定轴的表面转动连接有第二转杆。
优选的，所述缓冲杆为液压杆、气压杆及弹簧杆中的任意一种。
优选的，所述上夹具和下夹具均呈弧形状。
优选的，所述上夹具和下夹具的内部浸塑有硅胶层。
优选的，所述上夹具和下夹具均通过插捎固定连接。
(三)有益效果
1、本实用新型上夹具和下夹具有利于固定保护PE管，插捎的设计方便了操作人员对管体的取用；
2、其次，缓冲杆和减震弹簧提高了结构的稳定性，能大大增强了提高了PE管材堆放的安全性。
附图说明

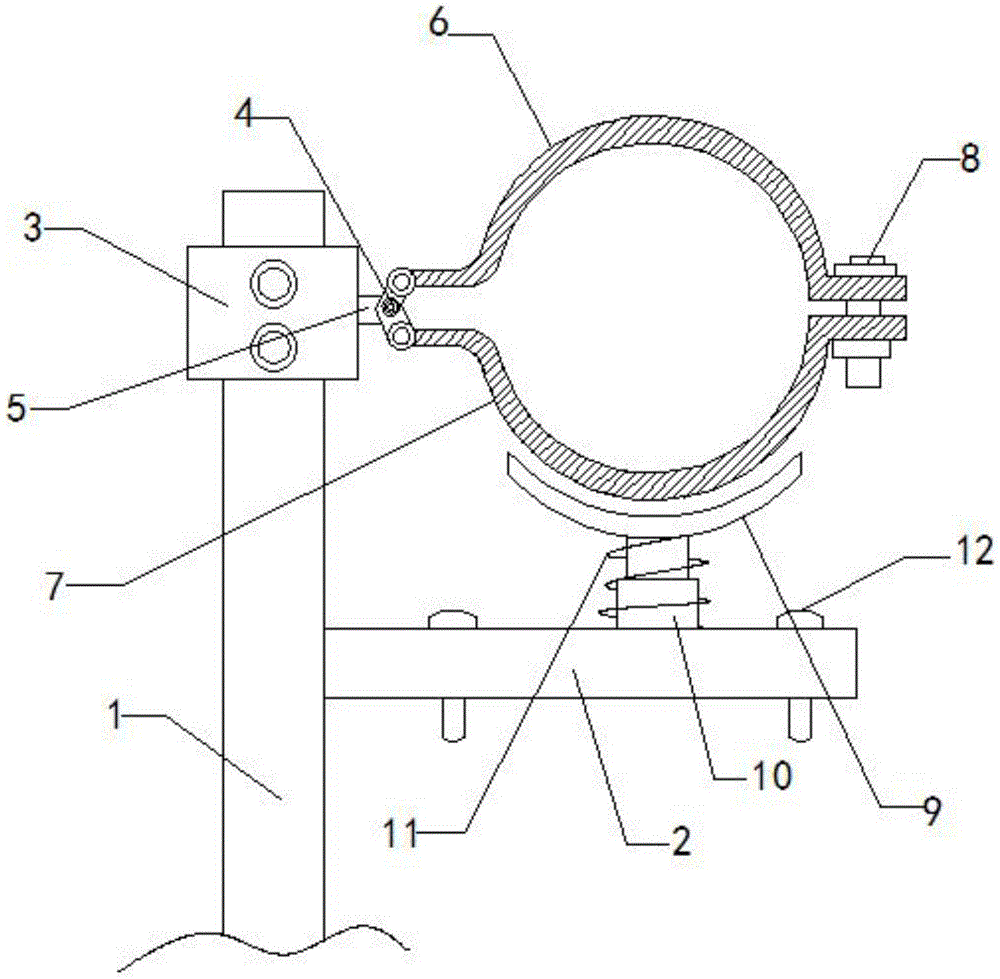

图1为本实用新型整体结构示意图；
图2为本实用新型转动装置结构示意图。
图中，部件名称与附图编号的对应关系为：预埋桩1、底板2、套环3、转动装置4、第一安装板41、第一固定轴42、第一转杆43、活动轴44、第二安装板45、第二转杆46、第二固定轴47、限位块5、上夹具6、下夹具7、插捎8、弧形挡板9、缓冲杆10、减震弹簧11、螺栓12。
具体实施方式
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
参阅图1-图2所示；
本实施例提供了一种方便取用的PE管堆放固定结构，包括：预埋桩1、底板2、套环3、转动装置4、上夹具6和下夹具7，预埋桩1的一侧焊接有底板2，且底板2的内部设置有螺栓12，预埋桩1的顶端螺接有套环3，且套环3的一侧焊接有限位块5，且限位块5的另一侧转动连接有转动装置4，转动装置4的顶端转动连接有上夹具6，且上夹具6远离转动装置4的一端设置有有插捎8，转动装置4的底端转动连接有下夹具7，且下夹具7的底部设置有弧形挡板9，弧形挡板9的底部固定连接有缓冲杆10，且缓冲杆10的外表面设置有减震弹簧11，转动装置4的轴心处设置有活动轴44，且活动轴44的一侧设置有第一安装板41，第一安装板41的表面固定连接有第一固定轴42，且第一固定轴42的表面转动连接有第一转杆43，活动轴44的另一侧设置有第二安装板45，且第二安装板45的表面固定连接有第二固定轴47，第二固定轴47的表面转动连接有第二转杆46。
其中，缓冲杆10为液压杆、气压杆及弹簧杆中的任意一种，有助于稳定PE管，加强结构的稳定性。
其中，上夹具6和下夹具7均呈弧形状，两者之间形成的间隙可放置PE管，以便提高结构的固定性。
其中，上夹具6和下夹具7的内部浸塑有硅胶层，对于固定在内的PE管起到保护作用。
其中，上夹具6和下夹具7均通过插捎8固定连接，方便取用且也有利于对PE管加以固定。
工作原理：如图1和图2所示，首先将预埋桩1安装至地表下，通过螺栓12将底板2平形固定在地表面上，使用者将所需堆放的PE管放入上夹具6和下夹具7之间的间隙中，通过插捎8将两个夹具进行固定，此时的PE管的重力下压至弧形挡板9，将重力传递至缓冲杆10和减震弹簧11，使得发生形变对PE管进行稳定，当使用者需取用PE管时，可将插捎8拔出，将两个夹具通过转动装置4打开即可。
