技术领域
本实用新型涉及消防设备技术领域，更具体地说，特别涉及一种消防软管收纳卷盘。
背景技术
消防软管在使用过程中，均需先收纳叠起，在发生紧急状况时再迅速抽出实施救火或者排涝。传统的消防软管设置在消防箱内，使用时因过于笨重，操作不便；同时消防软管因缠绕存放，抽出较慢，严重影响了消防效率，虽然已有电动卷盒，但是收纳软管不整齐，有时还会出现弯折情况导致收纳速度不够快，因此发明一种轻便易携带、安全、收纳速度更快、收纳整齐的收纳卷盒是消防设备装置设计人员的追求目标。
实用新型内容
(一)技术问题
综上所述，本实用新型提供一种消防软管收纳卷盘，通过结构与功能性的改进，以解决由于因缠绕存放导致抽出较慢、收纳软管不整齐和收纳速度不够快的问题。
(二)技术方案
本实用新型提供了一种消防软管收纳卷盘，包括：盘面，卷轮，中空轴，支架，手提架，开关；所述盘面为圆形，空心结构，且其上方设置有卷轮，且其中部位置固定连接中空轴，所述中空轴为圆柱形，内部空心结构，且其两端固定连接有支架，所述支架的右侧活动连接有手提架，且底端与底座固定连接，所述手提架为长方体形状，空心结构，且其外侧固定连接有开关，所述开关为圆柱形结构。
优选的，所述卷轮的两端均固定连接有两个齿轮，通过齿轮转动带动卷轮转动，且齿轮设置在盘面的内部。
优选的，所述中空轴两端设置有电机，且电机与盘面里的齿轮相连，且与开关相连。
优选的，所述支架上端为圆形，中下端为长方体形状，内部空心结构。
优选的，所述手提架顶端的中心设置有螺丝，且其拐角处为弧形。
优选的，所述开关可左右转动，且向左转动为启动，向右转动为关闭。
(三)有益效果
本实用新型通过电机带动齿轮，从而带动卷轮转动，既能够有效整理软管，同时还可以将软管卷入卷轮中，进行快速收纳，有效的避免因卷折原因造成的软管收纳速度不够快、不整齐的问题；其次，通过支架上端设置为圆形，使用时不易刮伤，更安全；再者，通过手提架的左、右端表面的定位螺杆，手提架转动十分方便，而且手提架拐角为弧形，使用时更加安全，最后，通过转轴内的电机能够实现快速收纳，省时省力，同时收纳更加整齐，可以有效解决抽出较慢的问题。
附图说明

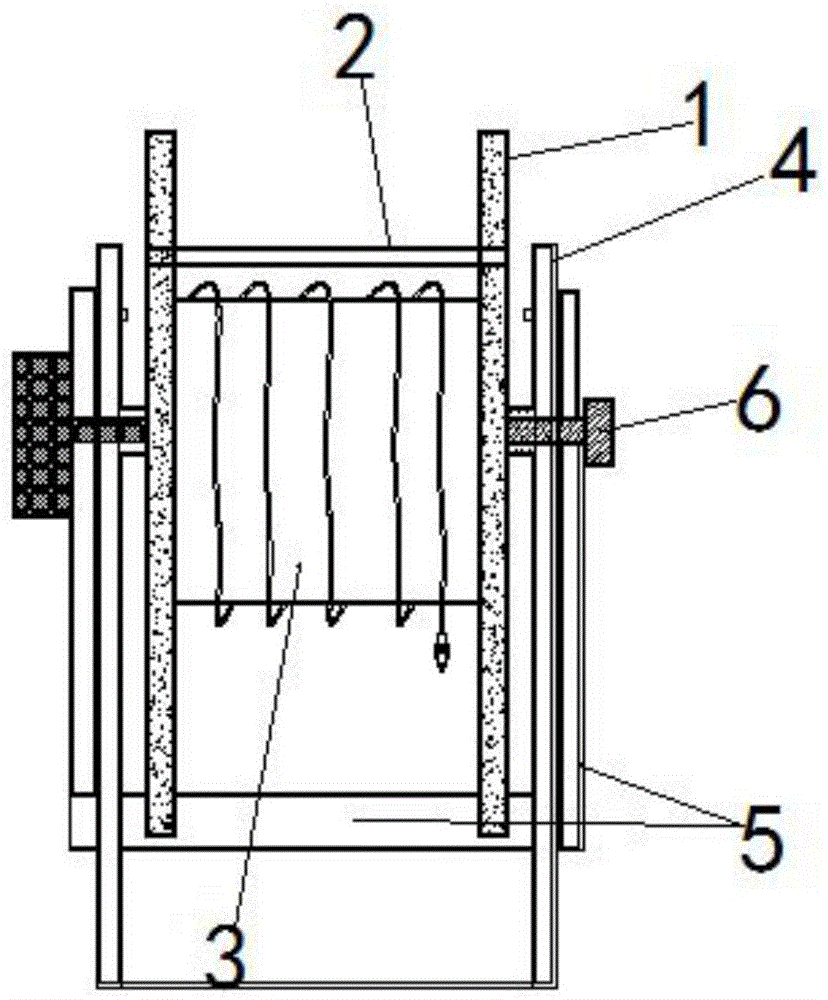

图1为本实用新型的结构示意图；
图2为本实用新型的侧视结构示意图；
图3为本实用新型的立体结构示意图；
在图1至图3中，部件名称或线条与附图编号的对应关系为：盘面-1，卷轮-2，中空轴-3，支架-4，手提架-5，开关-6。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参考图1至图3；
本实用新型提出了一种消防软管收纳卷盘，包括：盘面1，卷轮2，中空轴3，支架4，手提架5，开关6；盘面1为圆形，空心结构，且其上方设置有卷轮2，且其中部位置固定连接中空轴3，中空轴3为圆柱形，内部空心结构，且其两端固定连接有支架4，支架4的右侧活动连接有手提架5，且底端与底座固定连接，手提架5为长方体形状，空心结构，且其外侧固定连接有开关6，开关6为圆柱形结构。
其中，卷轮2的两端均固定连接有两个齿轮，通过齿轮转动带动卷轮转动，可以整理软管，使它不会弯折的收纳起来，同时可以将软管卷入卷轮中，实现快速整齐收纳，且齿轮设置在盘面1的内部，更加安全，同时卷轮还可以起到固定软管末端的作用。
其中，中空轴3两端设置有电机，且电机与盘面1里的齿轮相连，且与开关6相连，通过开关控制电机，简单又方便，能够省时又省力。
其中，支架4上端为圆形，比较光滑，在使用过程中不易刮伤，中下端为长方体形状，内部空心结构，能够稳定的支撑卷盘。
其中，手提架5顶端的中心设置有螺丝，可以做到上下左右转动，使转动更加方便，方便携带，还可以挂起来，且其拐角处为弧形，使用更加安全。
其中，开关6可左右转动，且向左转动为启动，向右转动为关闭，简单易上手。
本实施例的具体使用方式与作用：本实用新型在使用时，首先，将电机通电，然后把开关打开，电机带动卷轮两端齿轮转动，从而带动卷轮转动，然后将需要收纳的软管放到卷轮中，卷轮将软管带入它中间，然后可以对软管进行整理，防止其弯折的收纳在卷盒中，能够更加快速地收纳，然后就可以在一旁看着，等待收纳结束，十分方便，省时又省力，最后，收纳结束就可以关闭卷盒开关，将收纳的软管末端夹在中间，还可以起到固定软管的作用，然后通过手提架将卷盒挂在消防箱里面或者带走。
本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
