一种粪便清理装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及畜牧养殖技术领域,具体来说,涉及一种粪便清理装置。


背景技术

养殖场经常容易堆积大量的粪便,养殖户在养殖过程中通常对养殖场的清理不够重视,经常长期不会对养殖场进行及时清理。因此,急需一种粪便清理装置。


实用新型内容

(一)技术问题

综上所述,本实用新型是一种粪便清理装置,通过结构与功能性的改进,以解决上述养殖户在养殖过程中通常对养殖场的清理不够重视,经常长期不会对养殖场进行及时清理的问题。

(二)技术方案

本实用新型提供了一种粪便清理装置,包括:养殖棚、支撑架、防掉板、粪便传送装置、传送带、转动轴、粪便收集槽、刮粪块、挤压转轴、清洗装置、清洗刷、水箱、刮水片、鼓风机和伺服电机,所述养殖棚底端固定连接设有支撑架,所述支撑架顶端内侧均固定连接设有防掉板,两个所述防掉板下方设有粪便传送装置,且与支撑架两侧内壁固定连接,所述粪便传送装置两端固定连接设有转动轴,两个所述转动轴外壁均活动连接设有传送带,所述粪便传送装置右端下方设有粪便收集槽,且粪便收集槽与支撑架内壁固定连接,所述粪便收集槽顶端固定连接设有刮粪块,所述刮粪块的上方设有挤压转轴,且挤压转轴与支撑架两侧顶端下表面固定连接,所述粪便收集槽的左侧固定连接设有清洗装置,所述清洗装置底端固定连接设有水箱,所述水箱的顶端设有两个清洗刷,且清洗刷与支撑架两侧顶端下表面固定连接,所述清洗装置左侧设有刮水片,所述刮水片底端与支撑架的、的底端固定连接,所述刮水片左侧设有若干个鼓风机,且鼓风机通过连接杆固定连接在支撑架底单上表面,所述鼓风机左侧固定连接设有伺服电机。

优选的,所述伺服电机通过皮带连接转动轴和清洗刷。

优选的,所述传送带由若干小块组合而成。

优选的,所述挤压转轴顶端设有弹簧。

优选的,所述刮粪块、鼓风机、刮水片和清洗刷高度相等。

优选的,所述刮水片底端设有弹簧。

优选的,所述水箱内设有水,且清洗刷一半处于水箱的水里。

(三)有益效果

1、本实用新型通过设置粪便传送装置,使可对养殖棚内的粪便及时清理。

2、本实用优点在于通过设置清洗装置,使可对传送带进行清洗,通过设有刮水片,使传送带的水进行刮落,通过设有鼓风机使传送带进行干燥处理。


附图说明

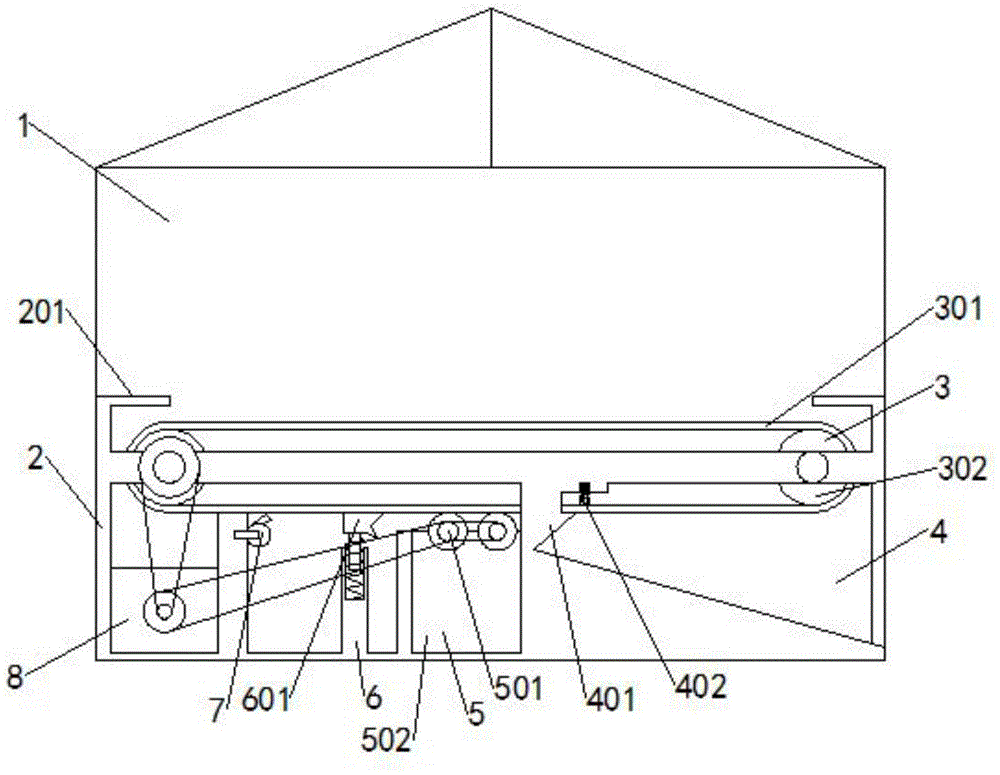

图1是本实用新型的整体剖面图。

图2是本实用新型的传送带小块结构示意图。

图3是本实用新型的支撑架的结构示意图。

图4是本实用新型的粪便传送装置结构示意图。

在图1至图4,部件名称或线条与附图编号的对应关系为:

养殖棚-1,支撑架-2,防掉板-201,粪便传送装置-3,传送带-301,转动轴-302,粪便收集槽-4,刮粪块-401,挤压转轴-402,清洗装置-5,清洗刷-501,水箱-502,刮水片-6,鼓风机-7,伺服电机-8。


具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。


实施例:

请参阅图1-4,本实用新型1、一种粪便清理装置,包括:养殖棚1、支撑架2、防掉板201、粪便传送装置3、传送带301、转动轴302、粪便收集槽4、刮粪块401、挤压转轴402、清洗装置5、清洗刷501、水箱502、刮水片6、鼓风机7和伺服电机8,养殖棚1底端固定连接设有支撑架2,支撑架2顶端内侧均固定连接设有防掉板201,两个防掉板201下方设有粪便传送装置3,且与支撑架2两侧内壁固定连接,粪便传送装置3两端固定连接设有转动轴302,两个转动轴302外壁均活动连接设有传送带301,粪便传送装置3右端下方设有粪便收集槽4,且粪便收集槽4与支撑架2内壁固定连接,粪便收集槽4顶端固定连接设有刮粪块401,刮粪块401的上方设有挤压转轴402,且挤压转轴与支撑架2两侧顶端下表面固定连接,粪便收集槽4的左侧固定连接设有清洗装置5,清洗装置5底端固定连接设有水箱502,水箱502的顶端设有两个清洗刷501,且清洗刷501与支撑架2两侧顶端下表面固定连接,清洗装置5左侧设有刮水片6,刮水片6底端与支撑架2的的底端固定连接,刮水片6左侧设有若干个鼓风机7,且鼓风机7通过连接杆固定连接在支撑架底单上表面,鼓风机7左侧固定连接设有伺服电机8。

其中,伺服电机8通过皮带连接转动轴302和清洗刷501,使伺服电机8为粪便传送装置3和清洗装置5提供动力。

其中,传送带301由若干小块组合而成,使传送带301具有高强度的承受力,且可以弯曲传动。

其中,挤压转轴402顶端设有弹簧,使挤压转轴402在弹簧弹力的作用下,挤压传送带301,使传送带301与刮粪块401顶端贴合,当传送带301从刮粪块401处经过时,刮粪块401将传送带301表面的粪便刮落到粪便收集槽4。

其中,刮粪块401、鼓风机7、刮水片6和清洗刷501高度相等,使刮粪块401、鼓风机7、刮水片6和清洗刷501全部贴合在传送带301的表面。

其中,刮水片6底端设有弹簧,使刮水片6在弹簧弹力的作用下紧呀传送带301表面。

其中,水箱502内设有水,且清洗刷501一半处于水箱502的水里,使旋转的清洗刷501顶端对传送带301进行清洗,下方水箱502中的水对清洗刷501进行清洗。


实施方案:

首先给装置通电;

当养殖棚1养了大量禽类时,禽类排放粪便到传送带301的表面,伺服电机8带动粪便传送装置3缓慢转动,使传送带301缓慢转动,两端的防掉块201使禽类不会跌落到支撑架2的内部,当带粪便的传送带传送到粪便收集槽4的上方时,刮粪块402将粪便刮落,粪便跌入粪便收集槽4,传送带301往前进行转动,到达清洗装置5,清洗刷501对传送带301表面进行清洗,水箱502中的水对清洗刷501进行清洗,当传送带301传动到刮水片6时,刮水片6将在清洗装置5出清洗时的水进行刮落,当传送带301传动到鼓风机7时,鼓风机7将传送带301表面进行吹干;使干净干燥的传送带3重新转到养殖棚1内。
