技术领域
本实用新型涉及PE管技术领域，具体来说，涉及一种PE管运输固定结构。
背景技术
PE是聚乙烯塑料，最基础的一种塑料，塑料袋、保鲜膜等都是PE,HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性；在PE管运输过程中，汽车抖动圆形PE管极易滚落砸伤路人，因此，急需一种PE管运输固定结构。
实用新型内容
(一)技术问题
综上所述，本实用新型是一种PE管运输固定结构，以解决上述在PE管运输过程中，汽车抖动圆形PE管极易滚落砸伤路人的问题。
(二)技术方案
本实用新型提供了一种PE管运输固定结构,包括：固定结构、固定板、轴承、固定块、安装块、牵引结构、牵引杆、弹簧、连接板和插入杆，所述固定结构两侧均均匀活动连接设有牵引结构，所述固定结构顶端固定连接设有固定板，所述固定板两端均活动连接设有固定块，两个所述固定块通过轴承与固定板两端活动连接，所述固定块外壁均匀固定连接设有安装块，所述牵引结构中间固定连接设有牵引杆，且牵引杆与安装块内壁活动连接，所述牵引杆两端均固定连接设有弹簧，两个所述弹簧另一端固定连接设有连接板，两个所述连接板内侧均匀固定连接设有两个插入杆。
优选的，所述安装块呈L型结构。
优选的，所述固定结构均匀设有三个。
优选的，所述插入杆与牵引杆处于同一水平面，且均与连接板垂直。
优选的，所述固定块可绕轴承转动。
(三)有益效果
1、本实用新型通过设置固定结构和牵引结构，使PE管运输固定结构使PE管进行固定，使PE管运输过程中不会因为汽车抖动而滚落。
2、本实用优点在于通过设置安装块，使PE管运输固定结构在进行安装使非常便捷。
附图说明

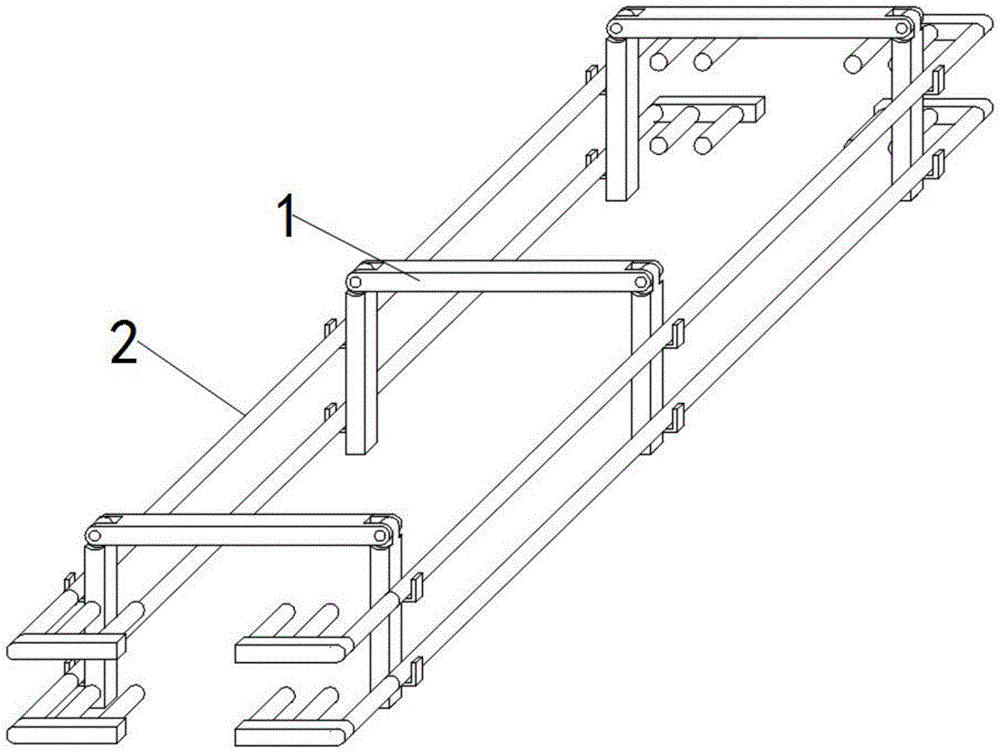

图1是本实用新型的整体结构示意图。
图2是本实用新型的固定结构结构示意图。
图3是本实用新型的牵引结构结构示意图。
在图1至图3，部件名称或线条与附图编号的对应关系为：
固定结构-1，固定板-101，轴承-102，固定块-103，安装块-104，牵引结构-2，牵引杆-201，弹簧-202，连接板-203，插入杆-204。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
请参阅图1-3，本实用新型一种PE管运输固定结构,包括：固定结构1、固定板101、轴承102、固定块103、安装块104、牵引结构2、牵引杆201、弹簧202、连接板203和插入杆204，固定结构1两侧均均匀活动连接设有牵引结构2，固定结构1顶端固定连接设有固定板101，固定板101两端均活动连接设有固定块103，两个固定块103通过轴承102与固定板101两端活动连接，固定块103外壁均匀固定连接设有安装块104，牵引结构2中间固定连接设有牵引杆201，且牵引杆201与安装块104内壁活动连接，牵引杆201两端均固定连接设有弹簧202，两个弹簧202另一端固定连接设有连接板203，两个连接板203内侧均匀固定连接设有两个插入杆204。
其中，安装块104呈L型结构，当对PE管固定时，安装块104便于牵引结构2的安装。
其中，固定结构1均匀设有三个，当对PE管固定时，将三个固定结构1均匀的安装在PE管堆的前中后三处，使固定结构1PE管进行均匀固定。
其中，插入杆204与牵引杆201处于同一水平面，且均与连接板203垂直，当对PE管堆进行固定时，将插入杆204分别插入PE管端两端的多个PE管口内部，使牵引结构2固定在PE管堆的侧面。
其中，固定块103可绕轴承102转动，使固定块103可紧贴PE管堆两侧表面进行固定。
实施方案：
首先将PE管装车堆好；
将三个固定结构1均匀安装在PE管堆的前中后三处，使固定块103紧贴赔管堆两侧表面，再将牵引结构2安装到安装块L内部；
将插入杆204插入插入PE管端的多个PE管口内部，再将另一端插入杆204插入PE管端另一端的多个PE管口内部，使牵引杆201和固定块103形成受力结构；PE管堆固定好，使PE管在运输途中不会因为汽车抖动而滚落。
