技术领域
本实用新型涉及PVC技术领域，具体是一种PVC管体连接结构。
背景技术
PVC管在生活中是普遍使用的一种管材，PVC管是由聚氯乙烯树脂与稳定剂、润滑剂等配合后用热压法挤压成型，是最早得到开发应用的塑料管材，在生活中，由于PVC管比较长，运输不方便，因此被分成多段式的结构便于运输，分段运输已给PVC管的安装和拆卸较大的麻烦，现有的PVC管在使用的时候存在一定的弊端，首先现有技术中，PVC管的连接方式一般为胶粘式和胶圈式，用热熔或者胶水粘合的方法连接，这种连接方式浪费人工劳动比较大，结构不稳定，密封性能差，并且安装之后不可拆卸，在管材内部需要维修的时候，一般是将整个管材拆掉，浪费资源和成本。
实用新型内容
本实用新型的目的在于提供一种PVC管体连接结构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种PVC管体连接结构，包括前固定圈、连接管、固定环、PVC管、后固定圈、齿轮和螺纹圈，所述前固定圈上表面设有螺纹圈，且前固定圈一侧固定连接有齿轮，所述连接管上表面两侧设有螺纹圈，且连接管上表面设有固定环，所述两侧固定连接有齿轮，所述前固定圈一侧与连接管一侧通过均设有齿轮契合连接，所述连接管一侧与后固定圈过均设有齿轮契合连接，所述连接管内部活动连接有PVC管，所述后固定圈上表面设有螺纹圈，且后固定圈一侧固定连接有齿轮。
作为本实用新型进一步的方案，所述前固定圈内壁设有防水层，且内壁设有螺纹圈。
作为本实用新型进一步的方案，所述固定环内壁两侧防水层，且内壁设有螺纹圈。
作为本实用新型进一步的方案，所述固定环个数设为2个或2以上，且设为活动连接
作为本实用新型进一步的方案，所述防水层设为橡胶材质。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置有前固定圈内壁设有防水层，且内壁设有螺纹圈，通过设有防水层，一方面防止外部的水流进PVC管污染内部的水流，另一方面防止外部带腐蚀性的水流腐蚀PVC管，同时还便于保护PVC管，在内部设有螺纹圈，螺纹圈防止前固定圈在PVC管上滑动，可以更好固定前固定圈。
2、本实用新型通过设置有固定环内壁两侧防水层，且内壁设有螺纹圈，防水层一方面便于保护内部螺纹圈不被外部流水腐蚀，另一方面防止PVC管里水通过连接口的缝隙溢出，内壁设置螺纹圈便于方便固定连接管上的螺纹圈，安装简单。
3、本实用新型通过有设有固定环个数设为2个或2以上，且设为活动连接，设置2个固定环便于在内部水流过大时可以更好固定前固定圈与后固定圈，不会出现连接管脱落的现象，活动连接方便拆卸与安装。
附图说明

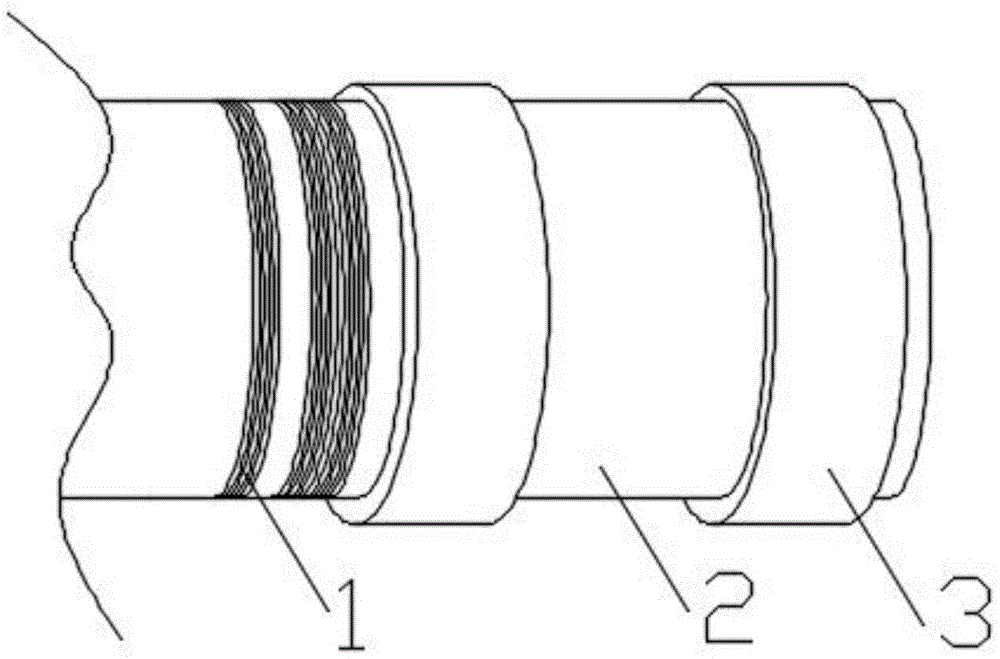

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体拆分结构示意图；
图3是本实用新型的固定环结构示意图；
图中：前固定圈、连接管、固定环、PVC管、后固定圈、齿轮和螺纹圈。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型提供一种技术方案：一种PVC管体连接结构，包括前固定圈1、连接管2、固定环3、PVC管4、后固定圈5、齿轮101和螺纹圈102，其特征在于：前固定圈1上表面设有螺纹圈102，且前固定圈1一侧固定连接有齿轮101，连接管2上表面两侧设有螺纹圈102，且连接管2上表面设有固定环3，两侧固定连接有齿轮101，前固定圈1一侧与连接管2一侧通过均设有齿轮101契合连接，连接管2一侧与后固定圈5过均设有齿轮101契合连接，连接管2内部活动连接有PVC管4，后固定圈5上表面设有螺纹圈102，且后固定圈5一侧固定连接有齿轮101。
优选的，前固定圈1内壁设有防水层，且内壁设有螺纹圈102，通过设有防水层，一方面防止外部的水流进PVC管4污染内部的水流，另一方面防止外部带腐蚀性的水流腐蚀PVC管4，同时还便于保护PVC管4，在内部设有螺纹圈102，螺纹圈102防止前固定圈1在PVC管4上滑动，可以更好固定前固定圈1。
优选的，固定环3内壁两侧防水层，且内壁设有螺纹圈102，防水层一方面便于保护内部螺纹圈102不被外部流水腐蚀，另一方面防止PVC管4里水通过连接口的缝隙溢出，内壁设置螺纹圈102便于方便固定连接管2上的螺纹圈102，安装简单。
优选的，固定环3个数设为2个或2以上，且设为活动连接，设置2个固定环3便于在PVC管4内部水流过大时可以更好固定前固定圈1与后固定圈5，不会出现连接管2脱落的现象，在PVC管4内部水流过小时就可以不使用固定环3，活动连接方便拆卸与安装。
优选的，防水层设为橡胶材质，橡胶材质具体弹性，很好的防水性，能够阻挡外部的水流与其他物质进入连接管2内腐蚀PVC管4。
工作原理：首先，将前固定圈1安装在PVC管4上表面，前固定圈1前端内壁设有螺纹圈102，防止前固定圈1在PVC管4上表面滑动，且前固定圈1上表面设有螺纹圈102，前固定圈1后端固定安装有齿轮101，齿轮101契合连接连接管2前端齿轮101，连接管2后端固定安装有齿轮101，后端齿轮101契合连接有后固定圈5，且前端与后端上表面设有螺纹圈102与活动连接有固定环3，固定环3内壁设有螺纹圈102，且固定环3设有2个，连接管2上表面两端安装螺纹圈102，便于与固定环3内壁的螺纹圈102活动连接，连接管2后端齿轮101契合连接有后固定圈5，后端固定圈后端内壁安装有螺纹圈102，防止PVC管4滑落，更好的固定连接管2道连接口。
