技术领域
本实用新型涉及卫浴设备技术领域，尤其涉及一种卫浴台盆专用出水结构。
背景技术
随着社会的发展，人们对生活品质的要求也越来越高，尤其对居住环境的舒适性要求越来越高，卫生间是是供居住者便溺、洗浴、盥洗等日常卫生活动的空间，是人们生活中所不可缺少的一部分，在家庭的卫生间内大都会摆放一个卫浴台，用于日常生活中的洗漱等，而生活中台盆上均安装有水龙头，来控制自来水的打开和关闭，但是现有技术中台盆上的水龙头，长时间暴露在潮湿的环境中，而且洗完手后需手动拧紧水龙头的开关，使用频繁，水龙头开关和外壁很容易滋生细菌，并且不能够在洗手时自动喷洒洗手液。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种卫浴台盆专用出水结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种卫浴台盆专用出水结构，包括卫浴台和管体，所述卫浴台的左侧上方固定安装有管体，所述管体的上方固定安装有液压推杆，所述管体的内部下方固定安装有电磁阀，所述管体的外壁固定安装有防护壳体，所述管体的右侧嵌套设置有出水管，所述出水管的左侧上方通过活塞杆与液压推杆之间固定连接，所述出水管的右下方开口设置有出水口，所述出水管的右下角固定安装有紫外线灯，所述出水管的右侧固定安装有洗手液室，所述洗手液室的内部下方固定安装有第二电磁阀，所述洗手液室的右侧固定安装有红外线传感器。
作为上述技术方案的进一步描述：所述出水管的左侧嵌入设置在防护壳体与管体之间，所述出水管的左侧与管体之间呈水平方向左右滑动连接。
作为上述技术方案的进一步描述：所述出水管的右侧与防护壳体与管体之间的中空槽相契合。
作为上述技术方案的进一步描述：所述管体的左侧通过水管与外部水源之间相导通，所述紫外线灯、第二电磁阀、红外线传感器、液压推杆和电磁阀均通过导线与外部电源之间电性连接。
作为上述技术方案的进一步描述：所述红外线传感器的内部设置有微型处理面板，所述红外线传感器感应到有物体时，液压推杆推动出水管右移，电磁阀和第二电磁阀打开。
作为上述技术方案的进一步描述：所述液压推杆处于初始状态时，出水管的左侧完全嵌入设置在防护壳体与管体之间。
作为上述技术方案的进一步描述：所述洗手液室下方配套设置有密封塞，所述洗手液室中注入有适量的并不粘稠的洗手液。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过安装有液压推杆，使得当红外线传感器感应到有人靠紧在卫浴台上时，红外线传感器打开电磁阀和液压推杆，使得出水管的出水口从管体和防护壳体之间露出，水自动流出，而在远离卫浴台时，液压推杆拉动出水管左侧嵌入至管体和防护壳体之间，出水口旁边的紫外线灯对出水口进行杀菌，可有效的防止装置表面细菌滋生，更加干净卫生。
2、本实用新型中，通过安装有洗手液室，使得当装置开出水时，第二电磁阀打开，洗手液从洗手液室中流出，掉落在使用者的手上，不需要使用者按压洗手液，更加干净卫生。
附图说明

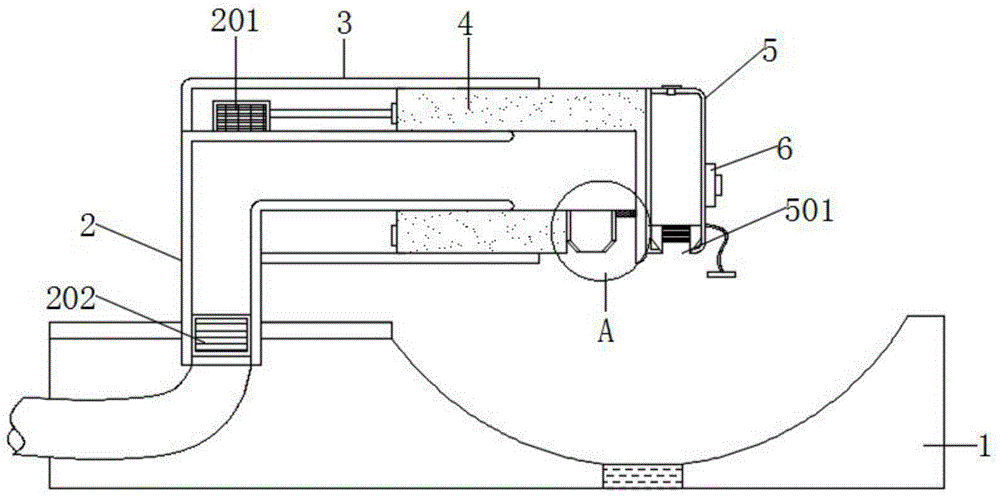

图1为本实用新型整体中结构示意图；
图2为本实用新型中图1A处放大示意图；
图3为本实用新型中电路结构示意图。
图例说明：
1、卫浴台；2、管体；201、液压推杆；202、电磁阀；3、防护壳体；4、出水管；401、出水口；402、紫外线灯；5、洗手液室；501、第二电磁阀；6、红外线传感器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种卫浴台盆专用出水结构，包括卫浴台1和管体2，卫浴台1的左侧上方固定安装有管体2，管体2的上方固定安装有液压推杆201，管体2的内部下方固定安装有电磁阀202，管体2的外壁固定安装有防护壳体3，管体2的右侧嵌套设置有出水管4，出水管4的左侧上方通过活塞杆与液压推杆201之间固定连接，出水管4的右下方开口设置有出水口401，出水管4的右下角固定安装有紫外线灯402，出水管4的右侧固定安装有洗手液室5，洗手液室5的内部下方固定安装有第二电磁阀501，洗手液室5的右侧固定安装有红外线传感器6。
进一步的，出水管4的左侧嵌入设置在防护壳体3与管体2之间，出水管4的左侧与管体2之间呈水平方向左右滑动连接，更加便于当装置在使用完成时，出水管4可嵌入至防护壳体3与管体2之间，防止细菌附着在出水管4外壁以及出水口401上，更加卫生环保，而在使用时可自动弹出。
进一步的，出水管4的右侧与防护壳体3与管体2之间的中空槽相契合，更加便于当装置在使用时，出水管4的出水口401从管体2和防护壳体3之间露出，而在远离卫浴台时，出水管4左侧嵌入至管体2和防护壳体3之间，使得出水管4的出水口401密封，可有效的防止装置表面细菌滋生，更加干净卫生。
进一步的，管体2的左侧通过水管与外部水源之间相导通，紫外线灯402、第二电磁阀501、红外线传感器6、液压推杆201和电磁阀202均通过导线与外部电源之间电性连接，更加便于外部电源为紫外线灯402、第二电磁阀501、红外线传感器6、液压推杆201和电磁阀202提供运行所必需的电力。
进一步的，红外线传感器6的内部设置有微型处理面板，红外线传感器6感应到有物体时，液压推杆201推动出水管4右移，电磁阀202和第二电磁阀501打开，使得当红外线传感器6可以控制装置的正常启动与关闭，进一步的提高了装置的智能度。
进一步的，液压推杆201处于初始状态时，出水管4的左侧完全嵌入设置在防护壳体3与管体2之间，更加便于当装置在使用完成时，出水管4可嵌入至防护壳体3与管体2之间，防止细菌附着在出水管4外壁以及出水口401上，更加卫生环保。
进一步的，洗手液室5下方配套设置有密封塞，洗手液室5中注入有适量的并不粘稠的洗手液，更加便于当不洗手时，可通过密封塞将洗手液室5下方的出液口关闭。
工作原理：使用时，预先将装置安装在卫浴台1上并将装置与外部电源之间连接，并往洗手液室5中注入适量的洗手液，当靠近卫浴台1时，红外线传感器6感应到有人靠近后，打开液压推杆201、电磁阀202和第二电磁阀501，这时液压推杆201推动出水管4右移，使得出水管4右下方的出水口401从管体2和防护壳体3之间露出，这水从出水口401中流出，同时洗手液从洗手液室5中流出，而在远离卫浴台时，电磁阀202和第二电磁阀501关闭，液压推杆201拉动出水管4左侧嵌入至管体2和防护壳体3之间，出水口旁边的紫外线灯402对出水口进行杀菌，可有效的防止装置表面细菌滋生，更加干净卫生。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
